泰克示波器在檢測維修焊機的應用

近期，某特種加工工廠客戶咨詢使用泰克示波器進行焊機的維修檢測。由于客戶現有一臺逆變電焊機可正常通電開機，但焊絲不化絲。客戶將機器拆解后使用傳統萬用表進行測試已無法找出線路具體故障點，故咨詢可否使用示波器進一步檢測排查故障。

逆變電焊機主要是逆變器產生的逆變式弧焊電源，又稱弧焊逆變器，是一種新型的焊接電源。是將工頻(50Hz)交流電，先經整流器整流和濾波變成直流，再通過大功率開關電子元件(晶閘管SCR、晶體管GTR、場效應管MOSFET或IGBT)，逆變成幾kHz~幾十kHz的中頻交流電，同時經變壓器降至適合于焊接的幾十V電壓，再次整流并經電抗濾波輸出相當平穩的直流焊接電流。其變換順序可簡單地表示為：工頻交流(經整流濾波)→直流(經逆變)→中頻交流(降壓、整流、濾波)→直流。即為：AC→DC→AC→DC。

結合以上的焊機原理及本次故障現象，初步可判斷為設備的逆變線路原件出現了故障導致逆變輸出電流的異常無法工作，最終無法實現化絲焊接操作。

將機器拆解后排除主控板問題后，問題出在逆變板上，用萬用表測量數值也正常，這時候就要請出我們的泰克示波器TBS2102B了。

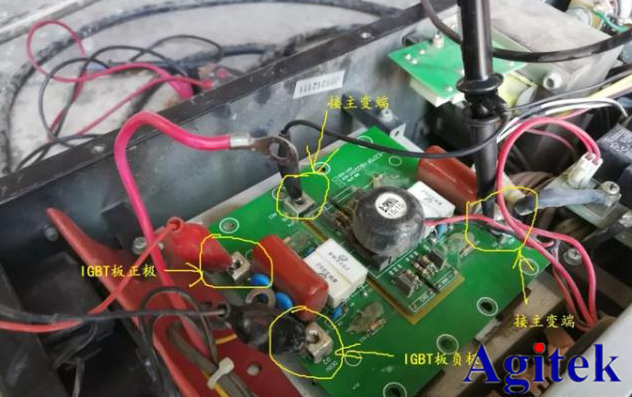

給IGBT板主電輸出端供一個30V直流電，正極接IGBT板正極，負極接IGBT板負極，示波器兩端分別接IGBT板的兩個主變接入端，焊機開機，打到手工焊，看看示波器的波形。

IGBT全稱叫做：絕緣柵雙極型晶體管，是一種應用極其廣泛的半導體。IGBT只要通過脈寬調制，就能輕松的把輸入的直流電流變成人們所需要頻率的交流電，或者反過來。

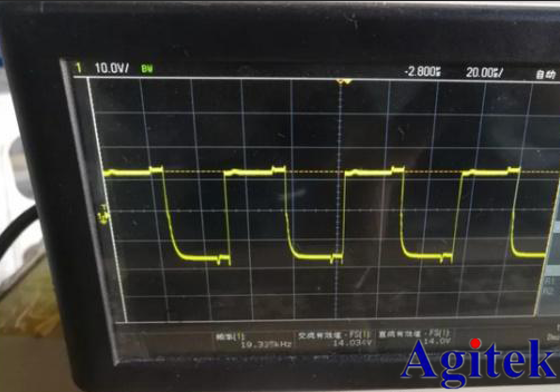

正常情況下應該為方方正正的方波，這個波形缺了一角，說明IGBT管4個管子其中有個壞的，我們換掉后再來看看波形，波形顯示正常了，說明問題已解決。

我們再來看看IGBT驅動波形及測量方法。逆變板上去掉主電及主變連線，只留下驅動線，示波器連接在IGBT兩邊。

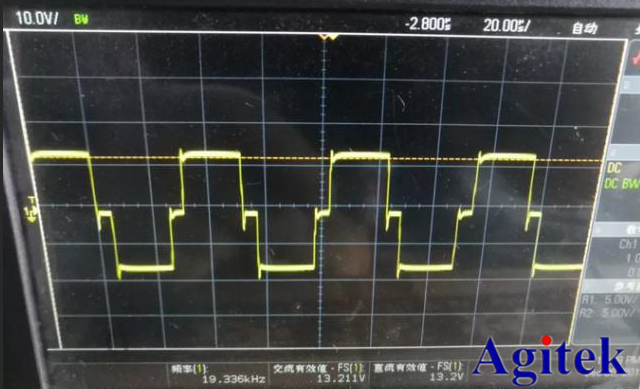

IGBT驅動波形如上圖，從泰克示波器上可以看到頻率為19.336KHZ，交流值為13.2V，大部分的驅動波形都如上圖所示，個別的驅動波形不一樣，波形會有略微差別。

以上的經驗說明在維修焊臺中主要是分析了示波器的波形情況的發生與及測量計算的結果，來進行對焊臺的損壞程度及維修方法。
