泰克示波器MDO3系、MSO4系在高頻手術器測試中的應用

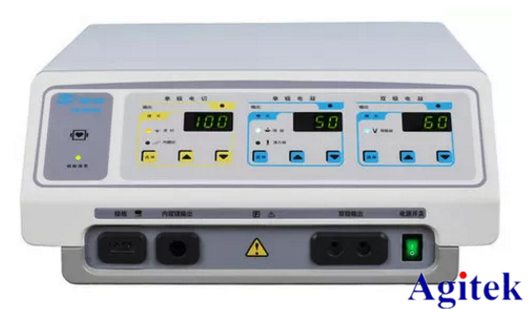

高頻手術器簡介：

高頻手術器又名高頻電刀，是一種取代機械手術刀進行組織切割的電外科器械 。它通過電極尖端產生的高頻高壓電流與機體接觸時對組織進行加熱，實現對肌體組織的分離和凝固，從而起到切割和止血的目的。

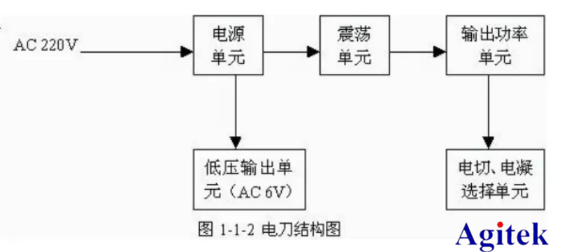

其基本結構框圖如下，高頻電刀一般由高壓電源、低壓電源、振蕩單元、功率輸出、電切、電凝選擇等單元組成。

電源單元包括電源變壓器等，初級為220V交流電輸入，次級輸出高壓和低壓兩路。震蕩單元包括震蕩線圈、電容，電子管或晶體管等，其功能是用來產生高頻電流。功率輸出單元包括晶體管（電子管）及輸出功率調節電路，其作用是來將高頻電流作功率放大并將其輸出到電刀部件；電切、電凝選擇單元主要是選擇臨床需要的電切和電凝的功率，通過專用刀柄，就可以完成切、凝的臨床任務。

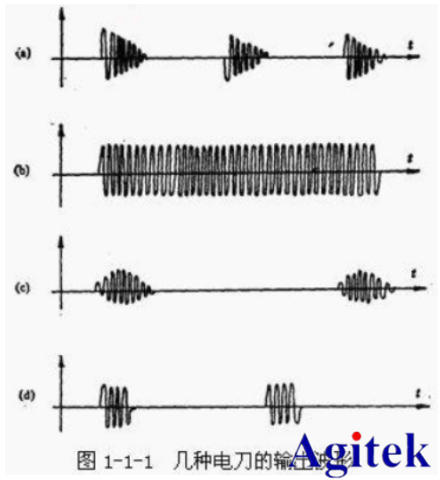

根據振蕩單元的不同，其常見的輸出波形有如下幾種，波形頻率一般為100KHz~5MHz之間，電壓從1V~100V之間，電流從1mA~5A之間。

測試方案：

單極輸出測試泰克示波器MDO34 3-BW-100 / MSO44 4-BW200+TCP0030A*1

雙極輸出測試泰克示波器MDO34 3-BW-100 / MSO44 4-BW200+TCP0030A*2；THDP0200（可選配）

雙路以上測試泰克示波器MSO46 4-BW-200 / TCP0030A*3；THDP0200（可選配）

測試要求及方案特點：

1、要求測試從輸出端電壓/電流從開始輸出到穩定一段時間的波形,同時對其穩定狀態波形進行測試，這需要示波器在多通道下仍有足夠的記錄長度。我們MDO3系示波器每個通道均能達到10M記錄長度，MSO4系示波器標配記錄長度每個通道可達到31.25M。

2、需要自動讀出某一段電壓/電流波形的最大值、有效值，需要示波器有選通測量功能。MSO3/MSO4示波器自動測量選項中有“全部記錄長度/屏幕/光標之間”三種選通測量。

3、產品輸出功率為關鍵指標，通過測試輸出電流有效值平方乘以負載電阻求得，因此在滿足1、2要求的前提下，電流測量精度越高越好。我們TCP0030A電流探頭最小電流分辨率可達1mA,典型精度可達1%~1.5% . 泰克示波器 MSO46能同時測試三路電壓三路電流，DC 增益精度1%，12位ADC，在該應用中還可以開啟High Res 模式使垂直分辨率達到16位，很大的提高了示波器測量精度。

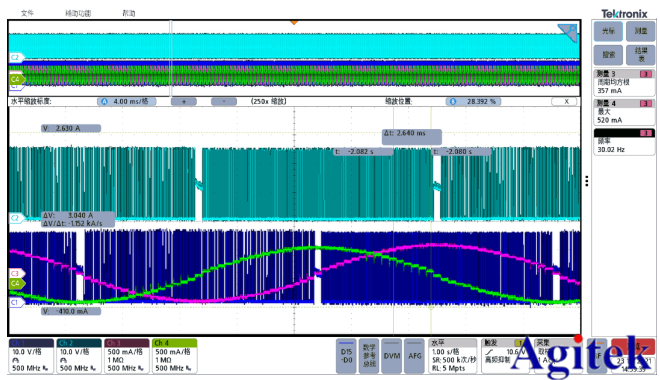

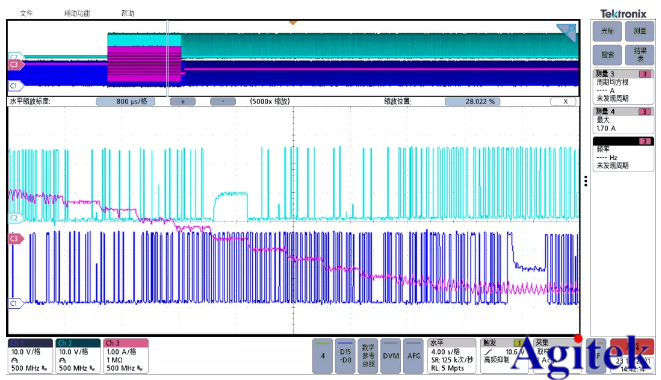

該產品測試圖如下
