泰克示波器在開關轉換電源紋波測試的應用

近期，某客戶需要測試電磁檢測設備上的開關電源電路紋波測試情況，開關電源模塊輸入端是220V，輸出轉換成直流12V，需要判斷紋波大小情況，以此去排除掉是否是電源模塊供應的問題，但是之前測試，用普通電壓探頭檢測效果并不理想，市面上以及通用標配的探頭測試噪聲引入過大，對于紋波的測試真實度不是很樂觀。

客戶找到安泰測試，希望我們有詳細的方案能夠有效減少噪聲同時對測試的實際紋波能夠觀測出來。

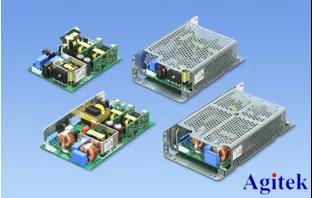

開關模式電源

開關模式電源（Switch Mode Power Supply，簡稱SMPS），又稱交換式電源、開關變換器，是一種高頻化電能轉換裝置，是電源供應器的一種。其功能是將一個位準的電壓，透過不同形式的架構轉換為用戶端所需求的電壓或電流。開關電源的輸入多半是交流電源（例如市電）或是直流電源，而輸出多半是需要直流電源的設備。

因此開關電源產品廣泛應用于工業自動化控制、LED照明、工控設備、通訊設備、電子冰箱，等數碼產品消費電子等領域。不過開關電源比較復雜，內部晶體管會頻繁切換，若切換電流尚未加以處理，可能會產生噪聲及電磁干擾影響其他設備，容易在用電器上產生諧波，而諧波會產生較多的危害；同時也會降低了電源的效率；更有甚者較強的紋波會造成浪涌電壓或電流的產生，導致燒毀用電器，對人員也會有一定的危險性；當然會帶來噪音干擾，使圖像設備、音響設備不能正常工作。

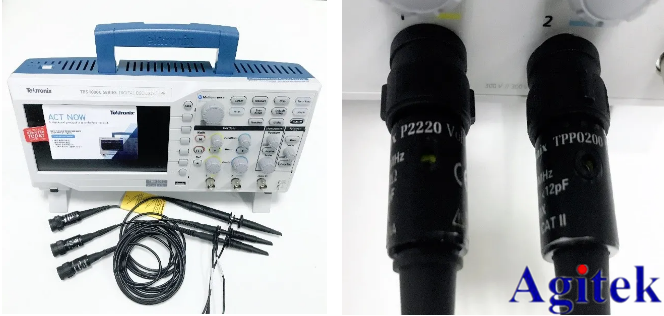

針對客戶實際情況安泰測試技術給客戶配置了泰克示波器TBS1202C+1:1泰克探頭P2220的方案。客戶主要做自身設備的供應的電源模塊進行測試，供電輸入是市電，輸出端主要是DC電壓12V，對帶寬要求不高，客戶結合自身選擇200M為未來測試留有余地，而且本身泰克示波器TBS1000C系列產品對于紋波測試中信號捕獲也有很好的效果；配置的P2200探頭除了有普通的10X衰減檔位，還有1:1等比例衰減，有效減少噪聲的引入。

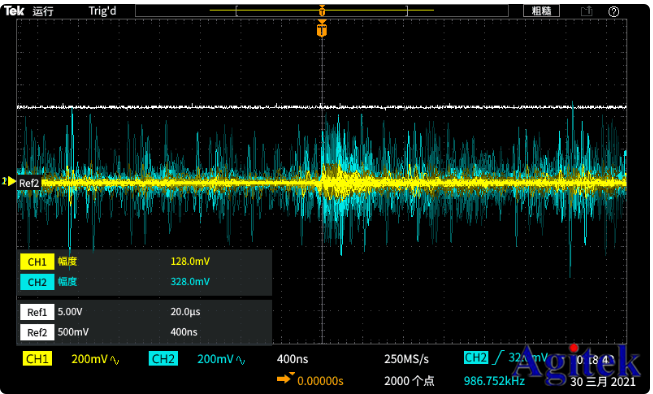

CH2用普通10X探頭測試

CH1用等比例1:1探頭P2220測試

通過對比測試發現，相較于普通探頭等比例的探頭配置能夠有效減少紋波測試中的噪聲，看到真實的紋波信號。

總結

配置要求: 針對紋波要求，信號頻率不是很高，如果需要看高頻諧波噪聲可以適當提高帶寬，100M帶寬足夠，探頭配置需要等比例1:1探頭即可。

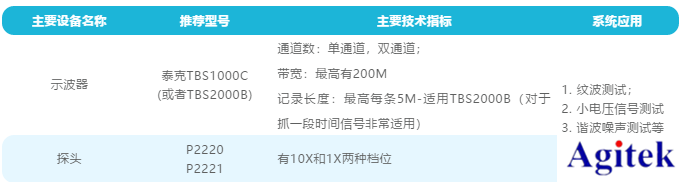

系統配置參考：
