泰克示波器在USB2.0一致性測試的應用

USB 2.0速度從USB 1.1上的12 Mbps擴展到 480 Mbps，為作為更高性能PC補充的下一代外設提供了連接點。

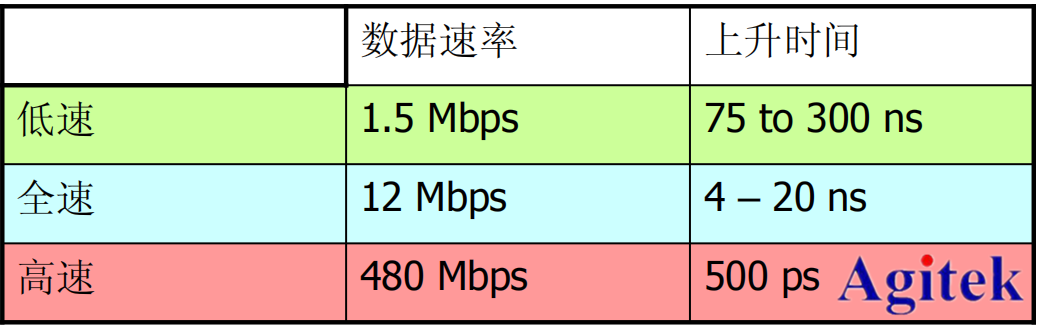

USB2.0 提供了下述速度選擇：

對USB 2.0設備來說，應在測試分組檢驗過程中檢驗單調性。示波器要有足夠的采樣率才能夠真實的觀測到在500ps的上升時間內是否出現非單調性，今天安泰測試給大家分享一下泰克示波器在USB2.0的測試，此方案能夠完全滿足這一測試需求。

泰克USB2.0測試設備方案：

泰克示波器：

泰克示波器DPO7000\DPO70000

泰克探頭：

P6248 差分探頭/P6245 單端有源探頭/TCA-BNC轉接頭/ TCP202 電流探頭

軟件：

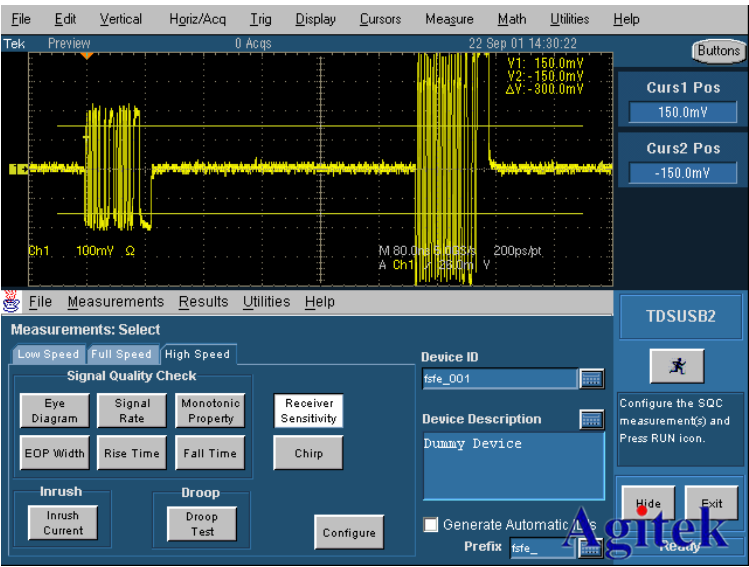

TDSUSB2 應用軟件

USBHSET 軟件 (測試高速設備要求使用該軟件)

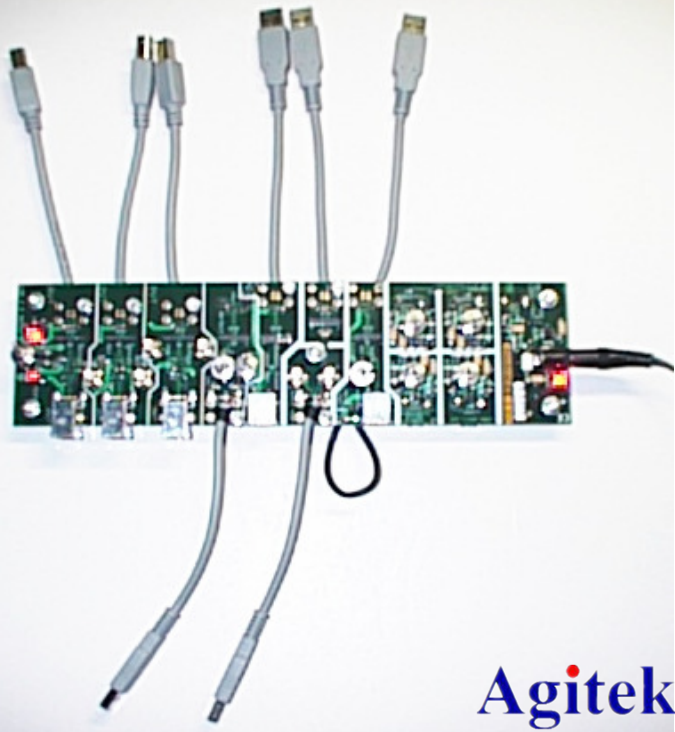

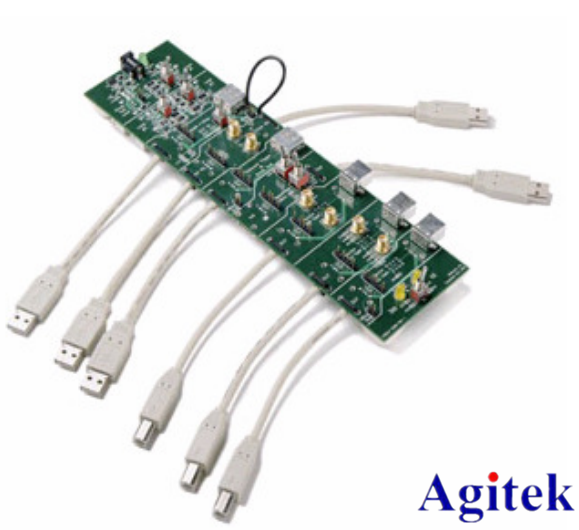

TDSUSBF 一致性測試夾具

泰克方案優勢：

完全符合 USB-IF 對 USB2.0 一致性測試進行的測試

自動眼圖分析

自動示波器設置消除了耗時的手動設置

高速專用測試

接收器靈敏度

完善的一致性測試夾具

自動測量上升時間和下降時間

用戶定義容差測試限制

自動生成報告，詳細的統計結果，可以進行深入分析

自動相差校正，保證測量的精確性 保證測量的精確性

聯機幫助提供了幫助功能

泰克示波器在USB2.0的測試對于大多數用戶來說，肯定是不錯的選擇，但是如果要購買這一套測試方案，成本還是非常高的，對于短期進行測試的用戶來說，安泰測試建議選擇租賃，安泰測試提供完整的USB2.0測試租賃方案，如需了解更多相關測試方案，歡迎訪問安泰測試網www.nfrol.com。
