吉時利源表安全操作指南

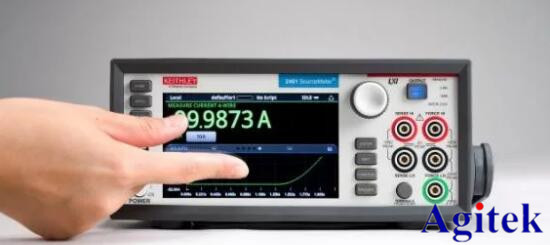

源測量單元 (SMU) 是一種既可作為電壓源/電流源提供精確的電壓/電流，又可同步測量電流值或電壓值的測量儀表，可以測量電阻、二極管、三極管、半導體等材料，廣泛用于研發型企業、研究所和高校等，其中吉時利源表備受客戶青睞，那么在操作吉時利源表過程中有哪些注意事項呢，今天安泰測試給大家分享一下吉時利源表儀器的安全操作指南：

1、擺放安全

（1）儀器不要過度堆疊：尤其是重量比較大的。否則會造成儀器外部變形、跌落損壞等意外情況。必要時使用專用儀器架。特別的，泰克系列中高端示波器采集板位于儀器底部，如遇到碰撞、擠壓時特別容易變形損壞，需要特別注意。

（2）擺放位置不能影響儀器散熱，確保儀器工作時散熱良好是儀器長期正常工作的基本要求。一般注意以下兩點：

a、儀器周圍與其他物體，例如其他儀器 / 墻面等，保證 10cm 以上的距離。特別是有安裝風扇的面，確保空氣流通。

b、要注意儀器的散熱通道不要形成串流（出風口對進風口），否則下游機器會因過熱而不能正常工作甚至導致故障。

2、供電安全

(1) 確認儀器是否可以使用 220V 交流電源

有些儀器，特別是進口儀器，電源輸入插座會有 100V~120V 和 220V~240V 等多個檔位。使用儀器前要先確認是否在 220V 檔位上。如果檔位撥錯成 110V，輕則燒保險，重則燒毀儀器電源甚至其他功能模塊。

(2) 所有儀器和待測物必須可靠接地

a、大部分儀器有專用接地端子，地線必須接在接地端子上。

b、部分儀器沒有專用接地端子，接地線必須接在機殼上，用螺絲緊固。不能繞在風扇網罩等不可靠的地方。

如果儀器未接地或地線接觸不良，會造成設備端口帶電。可能在端口與其它設備相連的瞬間放電損壞內部電路，這對于電子儀器和待測目標是致命的。甚或對人體放電，造成人身安全事故。

儀器接地 , 目前是通過三芯電源插頭 \ 插座的接地端與地相連。但實際使用的電源插座質量不合格或接觸不良 , 沒法保證接地 , 所以要求所有儀器設備都必須另接地線，與地網相連（二次接地，加強接地）。

特別提醒：儀器在不同使用地點間搬移時，要特別注意，接好地線后才能使用。大功率儀器 AC 輸入請使用空氣開關。

3、運輸安全

(1) 近距離轉移

a、注意輕拿輕放，避免震動、磕碰；

b、調整朝向或移位時，應抬起儀器，不要直接推拉，避免因摩擦導致不規則彈跳而引起內部機械型損壞；

c、搬運儀器時要使用儀器專用車，避免震動。

(2) 長途運輸

a、最好使用原廠運輸包裝箱及內部填充材料；

b、多臺儀器堆疊運輸時，要碼放嚴實、緊密、平穩；

c、使用其包裝箱運輸時，要注意儀器的上下、左右及前后均留出十公分以上的空間，并用泡沫板或硬性海綿等包裝料填充，保證儀器穩固，整箱密實無松動感；

d、必要時定制內襯硬海綿的木制專用運輸箱。

4、儲存的安全

(1) 短期存儲

a、可以在實驗室保存，但是必須注意有明確的標識，且放置在不易受到其他影響、也不會影響其它工作的位置，避免不必要的移動。

b、存放環境要干燥、通風，滿足基本的倉儲要求。

(2) 長期封存

a、長期封存的儀器應存放到專用的儲存空間（儀器倉庫），倉庫各項設施符合**有關倉儲安全與環境的要求。

b、長期封存的儀器要定期加電開機檢查，有些儀器還需進行其他相關的保養。

5、操作安全

(1) 首先了解儀器

在使用儀器之前，應仔細閱讀使用手冊或由相關人員指導、培訓，以了解其主要功能、操作規范及使用注意事項。這是安全操作的前提。

(2) 做好靜電防護工作

靜電的危害：人體在未做有效的防靜電措施的情況下，身體和衣服上經常帶 1000V 到 5000V 的靜電。只要構成通路，積累的靜電就會釋放。由于在極短的時間內釋放出大量的能量，常常導致電路元件損壞。

電子儀器（尤其是儀器中的大規模集成電路）對靜電非常敏感，許多高速超規模集成電路碰到僅幾十伏的或更低的靜電就會被損壞。

安裝在印刷電路板上的器件因靜電引起損壞的危險性更大，因為每一根印刷線或導線都是連接幾個元件通路，對這根線放電立會影響幾個以上的器件。

基于以上原因，電子測試儀器必須采取嚴格的靜電防護措施（特別是對于儀器的輸入輸出端口）。

靜電防護措施二 : 不要觸碰儀器端口

6、工作環境的選擇

確保吉時利源表工作于合適的環境，避免加速老化或其他異常；一般的，所有儀器設備應工作于適宜的環境下：

溫度：5-40℃，大氣壓力：70.0-106.0kPa(700-1060mbar)，相對濕度：20%-80%，并要避免灰塵環境和陽光直射，且遠離震源、水源和腐蝕性氣體。

對于有些用于如航空 / 礦山等特殊環境的特殊儀器，另有如防水 / 耐高溫等等特殊要求。

7、嚴禁輸入超過儀器允許范圍的信號

操作時要注意 :

在充分了解儀器的功能指標 / 操作規范的前提下：

1）估算輸入信號功率 / 電平；

2）先接輸入線纜，開機穩定后再加信號，免沖擊和自激；

3）如果是已知信號，加輸入信號從小信號開始，逐步增加；

4）對未知信號需要進行估值，必要時在輸入端口加衰減器、衰減探頭、線纜等。

8、避免熱插拔

電子測量一般不支持熱插拔，在插拔配件之前要先將儀器關閉斷電后再進行。另外，需要特別注意的是儀器開機順序：先插上 AC 電源線 -> 再打開儀器開關；關機順序：先關閉儀器開關 -> 再拔下 AC 電源線。

9、裸露的接線端子

某些儀器有裸露的接線端子，請妥善進行包覆保護，以防止觸電或接觸短路。

以上就是安泰測試給大家分享的吉時利源表安全操作指南，正確的操作儀器可以減少不必要的損壞，延長儀器使用壽命，希望廣大電子工程師在使用吉時利源表的時候，也要愛護儀器。如需了解吉時利源表更多相關知識，歡迎訪問安泰測試網www.nfrol.com。
