泰克示波器在電動閥門過流測試的應用

測試需求：

使用電動閥門的客戶需要檢測電動閥門的開關控制電流，一般電流在幾百mA到幾A不等，需要了解電路中電流是否存在過載情況，去判斷電動閥門的優劣，以及在未來使用中會不會存在安全隱患，以便進行產品優化設計。另外此次資金投入有限，希望使用入門級產品，電流附件能滿足需求即可。客戶希望能在有限的預算之內能達到測試目的。

電動閥門簡單地說就是用電動執行器控制閥門，從而實現閥門的開和關。其可分為上下兩部分，上半部分為電動執行器，下半部分為閥門。也可叫空調閥。電動閥通常由電動執行機構和閥門連接起來，經過安裝調試后成為電動閥。電動閥使用電能作為動力來接通電動執行機構驅動閥門，實現閥門的開關、調節動作。從而達到對管道介質的開關或是調節目的。

測試方案：

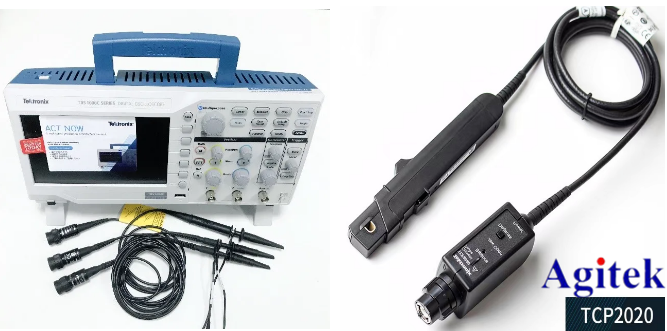

針對客戶實際情況配置了入門級泰克示波器TBS1102C+泰克電流探頭TCP2020的方案。客戶主要對控制電流進行測試，特別是在開關的時候，啟動或者跌落是否在正常范圍之內，是否存在過流情況，以此判定電動閥門的好壞。本身電流信號頻率不高，100M帶寬足夠，考慮到本身泰克示波器TBS1000C系列產品的接口問題，配置的TCP2020電流探頭能夠直接連接使用，而且量程也很適合，得到客戶的認可。

通過測試發現，入門級TBS1000C系列示波器和TCP2020探頭也能看到比較好的效果：

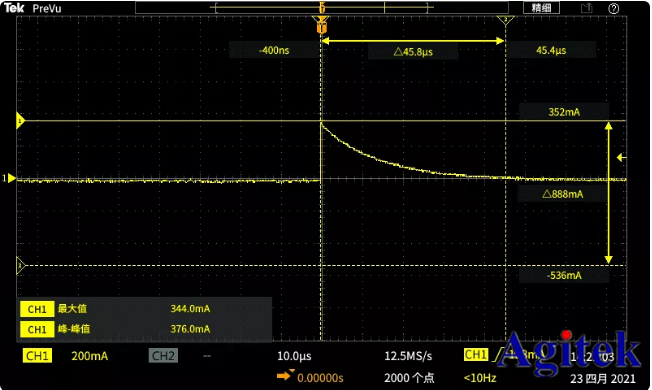

電流測試效果

配置要求：

針對電流實際特性，信號頻率不是很高，選配100M帶寬足夠，因?yàn)槭静ㄆ鞯奶匦裕娏魈筋^就比較少，能承受的范圍內選擇TCP2020探頭最好。

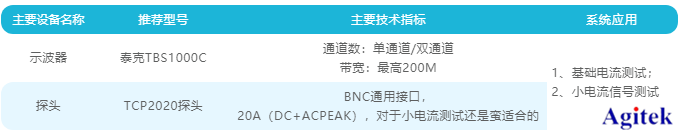

系統配置參考：

以上就是安泰測試為大家介紹的泰克示波器和電流探頭在電動閥門過流測試的應用，如需了解泰克示波器更多測試方案歡迎訪問安泰測試網www.nfrol.com。
