泰克示波器在磁性器件損耗測試的應用方案

如何評價磁性器件對電源穩定性和整體效率的影響？如何測試電感，磁損，BH曲線，磁性屬性等指標是擺在工程師面前的難題。對于電源產品設計初期要自己來繞變壓器來滿足設計，測試其不確定性，避免出現飽和炸管的情況，專用的測試設備非常昂貴，泰克為大家提供了一種新的評測方法，今天安泰測試為大家介紹一下泰克示波器在磁性器件損耗測試的應用方案：

【測試原理】

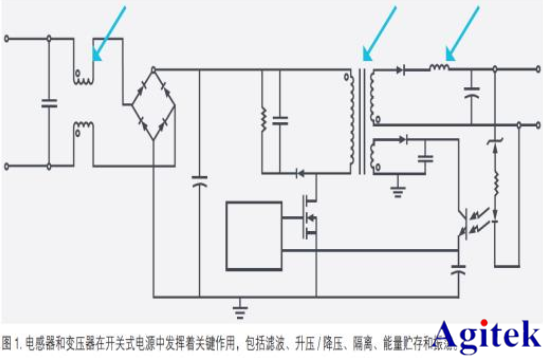

在開關式電源(SMPS) 中，磁性器件即電感器和變壓器發揮著重要作用。電感器作為能量貯存設備或濾波器使用。變壓器用來轉換電壓，提供隔離功能。變壓器還在保持SMPS 系統振蕩中發揮著重要作用。大部分SMPS設計工藝依賴元器件規范和仿真模型。但是，由于實際信號條件、寄生信號、溫度及影響磁性器件性能的其他環境因素，電源的性能可能不會與產品技術資料和仿真預測的水平一模一樣。因此，在工作條件下在線測量電感器和變壓器可以提供重要信息。

【測試平臺搭建】

電路示意圖

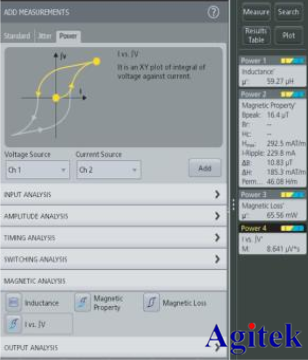

指定電壓通道和電流通道，設置電感和i相對于∫v 關系測量。

【測試說明】

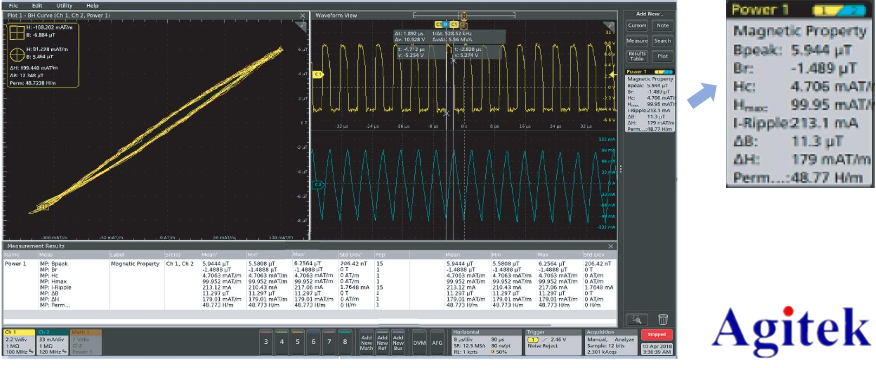

5-PWR 磁屬性測量給出了設計中的磁性器件的磁滯圖，檢查磁性器件是否飽和，因為其會導致電源不穩定。

【方案配置】

推薦解決方案：泰克示波器MSO54+5-PWR+THDP0200+TCP0030A

特點：5-PWR 磁損耗測量給出了總磁損耗，包括磁芯損耗和銅纜損耗。設計人員可以從器件制造商的產品技術資料中找到磁芯損耗，再從總磁損耗中減去磁芯損耗，得到銅纜損耗。

泰克示波器基于其硬件12bit ADC 高精度測量，全新優化的磁損耗算法，提供全套方案，高達8通道支持多種變壓器類型，如需了解泰克示波器更多測試方案，歡迎關注安泰測試網www.nfrol.com。
