泰克示波器MSO/DPO5000B系列，調試和驗證復雜系統“神器”

泰克示波器MSO/DPO5000B系列專為調試和驗證復雜系統的工程師專門設計，可提供出色的信號完整性以及高級分析和數學功能，滿足您的工作臺和實驗室的需要。 MSO 型號包括 16 條數字定時通道，所有型號的配置均可解碼常見的串行協議，方便您全面了解您的系統。 此外，還可以在泰克示波器上運行基于 Windows® 的分析軟件，讓測試更便捷。

那么泰克示波器MSO/DPO5000B系列具體能做哪些復雜的測試，幫助工程師解決哪些棘手的問題呢？今天安泰測試給大家分享一下泰克示波器MSO/DPO5000B系列能實現哪些測試。

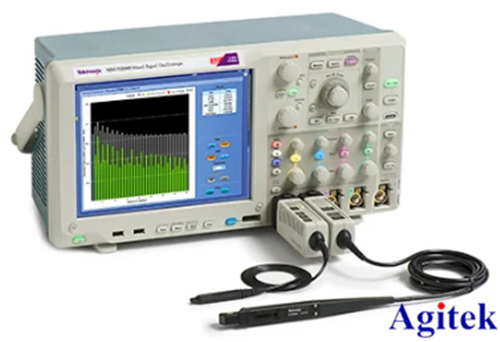

一、自動功率測量

自動測量和報告可確保簡單、可重復的電源質量、開關損耗、磁損耗和諧波測量等，滿足當前高效電源轉換器的測量要求。 此外，智能 TekVPI電流和差分探頭可降低不確定性并消除功率測量困難。

特點：

選件 PWR：用于功率器件和電源的檢定和測試的高級功率測量和分析解決方案

選件 USBPWR：USB2.0 電池充電器技術規范 v1.1 和 IEC 62684 的 USB 電源適配器自動一致性測試

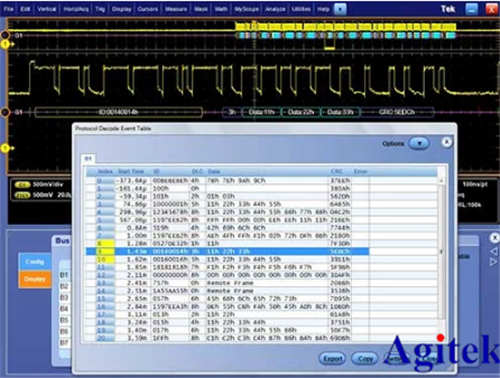

二、自動串行分析和一致性測試

對于 CAN、LIN 和 FlexRay 總線，使用協議解碼和串行觸發選項可簡化自動系統設計調試和驗證。 使用自動一致性測試確保 BroadR-Reach 和 MOST 串行設備的互操作性。

特點：

選件 SR-AUTO：CAN、LIN 和 FlexRay 串行數據包內容協議觸發和解碼

選件 BRR：BroadR-Reach/100BASE-T1 和 1000BASE-T1 自動一致性測試解決方案

選件 MOST：用于 MOST50 和 MOST150 的電氣一致性和調試測試解決方案

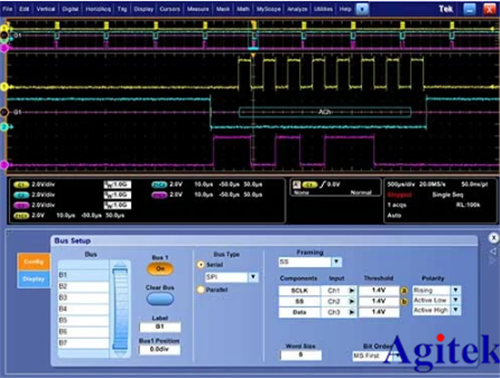

三、嵌入式串行解碼和分析

I2C、SPI、RS-232/422/485/UART、USB 2.0、以太網和 MIL-STD-1553B 協議解碼、串行觸發和分析，可簡化高級系統設計調試和驗證。

特點：

選件 SR-AERO MIL-STD-1553B 串行數據包內容協議觸發和解碼

選件 SR-COMP RS-232/422/485/UART 串行數據包內容協議觸發和解碼

選件 SR-DPHY MIPI® D-PHY 串行數據包內容上自動解碼和搜索

選件 SR-EMBD I2C 和 SPI 串行數據包內容協議觸發和解碼

選件 SR-ENET 10BASE-T 和 100BASE-TX 串行數據包內容上協議搜索和解碼

選件 SR-USB USB 2.0 串行數據包內容低速、全速和高速協議觸發和解碼

四、串行一致性測試

使用自動一致性測試確保 USB 2.0 和以太網串行總線設計的互操作性

特點

選件 ET3 對 10BASE-T、100BASE-TX 和 1000BASE-T 的自動檢定、一致性和完整 PHY 層支持

選件 USB2 通過自動儀器和測試模式控制，進行“一觸即成的”一致性測試

選件 HSIC 主控和設備設計電氣信號質量測試和協議驗證

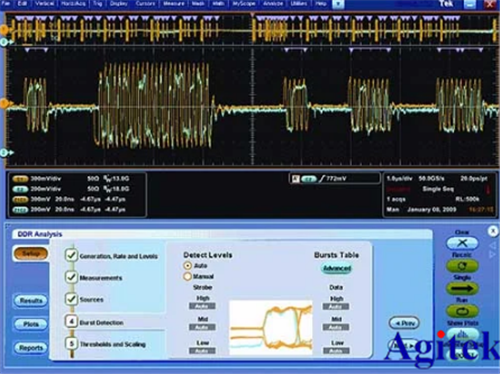

選件 DDRA 適用于 DDR1/2/3/4、LPDDR1/2/3/4 和 GDDR3/5 的完整內存接口分析包

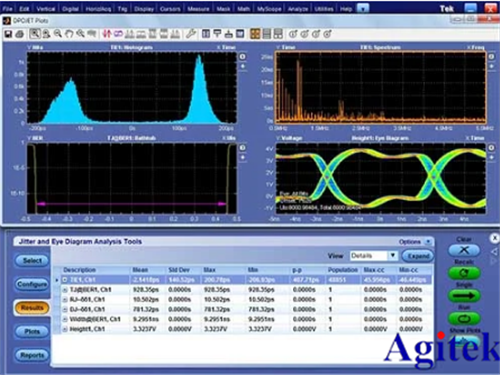

五、高級抖動和定時分析

通過采用完善的抖動和眼圖分析及分解算法，DPOJET 量化了當前高速串行、數字和通信系統設計中的關鍵信號完整性參數并可以確定相關噪聲源。

特點：

檢定高速串行總線和并行總線設計的性能

檢定時鐘和數據抖動/噪聲和信號完整性

檢定擴頻時鐘電路的調制性能

對串行標準執行 PHY 測試，如 MIPI® D-PHY、DDR 和 MOST

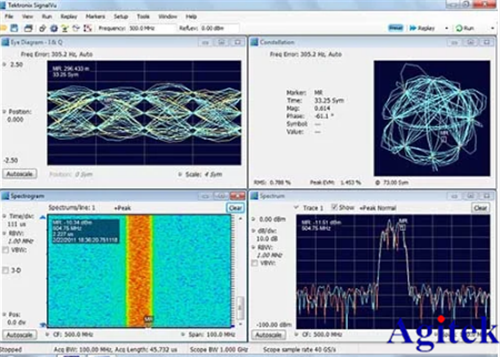

六、SignalVu 射頻和矢量信號分析軟件可以在一臺儀器中，同時實現矢量信號分析儀功能、頻譜分析儀功能及數字示波器的強大觸發功能。 使用 SignalVu 輕松驗證寬帶設計并檢定寬帶頻譜事件。

特點：

選件 SVE：SignalVu Essentials 可提供寬帶頻譜分析和測量功能

選件 SVA：SignalVu AM/FM/直接音頻測量

選件 SVM：SignalVu 通用調制分析

選件 SVP：SignalVu 高級脈沖信號分析

選件 SVT：SignalVu 穩定時間測量 - 頻率和相位

以上就是安泰測試為大家分享的泰克示波器MSO/DPO5000B系列具體能做哪些復雜的測試，相信大家在了解的過程中會發現，很多測試都要用到選件，如果大家在選型時有什么疑問，歡迎咨詢安泰測試www.nfrol.com，我們有專業的技術團隊為您提供技術支持，也提供樣機演示服務，確保測試無憂！
