安泰高壓放大器ATA-2021H在掃描光纖激光器研究中的應用

實驗名稱：高壓放大器在新型窄線寬波長掃描光纖激光器研究中的應用

實驗目的：根據仿真參數進行DCR-CC濾波器的搭建和實驗驗證。并搭建了基于DCR-CC濾波器和C+L波段EDFA的單縱模窄線寬波長掃描光纖激光器并探究其性能。

實驗設備：濾波器，函數發生器，高壓放大器ATA-2021H等

實驗過程：

1.DCR-CC搭建與表征；

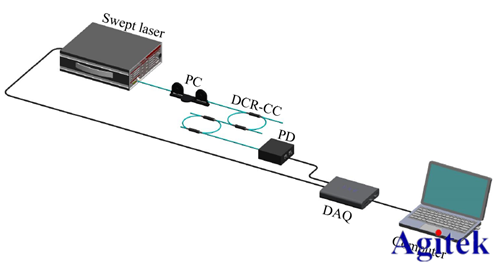

采用腔長分別為50.70 cm和 52.00 cm的參數搭建DCR-CC濾波器，使用如圖所示的系統測量DCR-CC濾波器的濾波性能。

2.C+L波段激光增益范圍的實現；

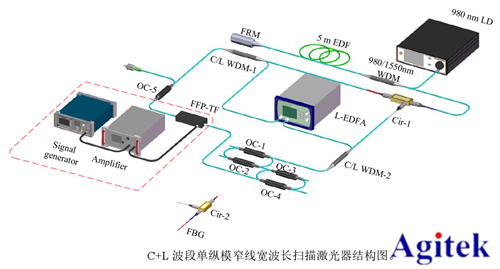

提出的C+L波段單縱模窄線寬波長掃描光纖激光器結構如圖所示。兩部分通過兩個CL波段波分復用器并聯在一起。一個自制的DCR-CC復合諧振腔濾波器作為大范圍濾波元件，用以于從密集的主腔縱模中篩選SLM，一個FFP-TF作為波長掃描元件，由一個函數發生器和高壓放大器ATA-2021H進行驅動。虛線框內的FFP-TF等器件可由Cir-2和替換FBG代替，用來測量激光器靜態激光輸出性能。

 實驗結果：

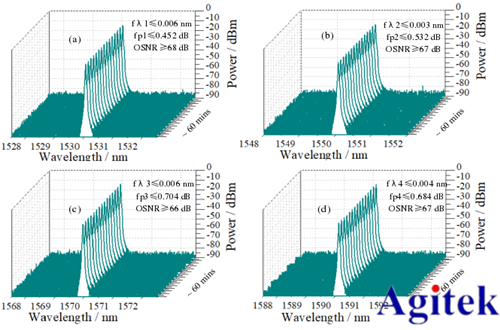

1.如圖分別顯示了四個波長處在60分鐘內的中期激光運行穩定性，通過使用分辨率為0.02 nm，數據采集間隔為0.001 nm 的OSA重復掃描進行測量。從圖中可以看出，四個激光的波長波動性f (i=1,2,3,4)很小，最大為 0.006 nm，功率波動性f, (i=1,2,3,4)很低，最大值為0.704 dB，其信噪比OSNR均高于66 dB。

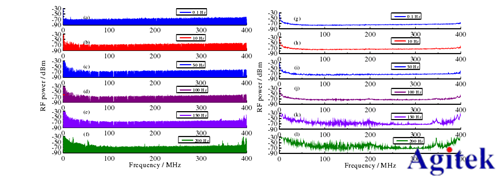

2.自零差法測量不同掃描頻率下ESA測得的拍頻譜。

實驗結論：

對于FDML波長掃描激光器,通過提高增益、使用帶寬更窄的高速可調濾波器，來進一步提升激光器性能。設計更加適合FDML機理的復合諧振腔濾波器有望進一步改善激光器的縱模特性。

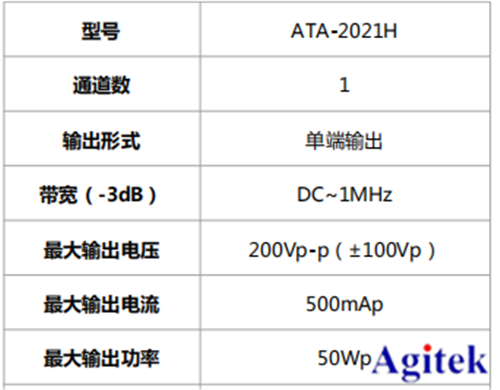

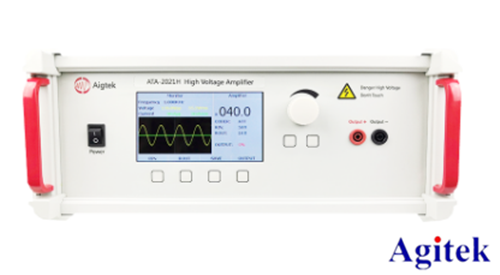

安泰高壓放大器ATA-2021H主要指標：

以上內容由西安安泰整理發布，安泰高壓放大器最大輸出200Vp-p (±100Vp)高壓，可以驅動高壓型負載，完美匹配各大匹配函數信號源及任意波形信號發生器，廣泛應用于壓電陶瓷驅動、超聲波測試、聲吶系統應用和MEMS測試等，可提供免費樣機試用服務，如果想了解高壓放大器更多應用，歡迎訪問安泰測試網www.nfrol.com。
