選型必看：吉時利數采DAQ6510選型小貼士

近期，有很多客戶咨詢吉時利數采2700，但這個型號已經停產，替代型號為DAQ6510。吉時數采DAQ6510是一種精密的數據采集和記錄系統，它的設計全面考慮了工程師多樣化的需求，可選配12種插入開關和控制模塊，適用于測試各種器件和元件，能夠靈活地構建各種各樣的數據采集或測試系統。開關和測量DCV、ACV是數據采集測試時的常見項目。那么這類應用該選擇哪款模塊呢？今天安泰測試就給大家分享一下如何為吉時數采DAQ6510選擇模塊：

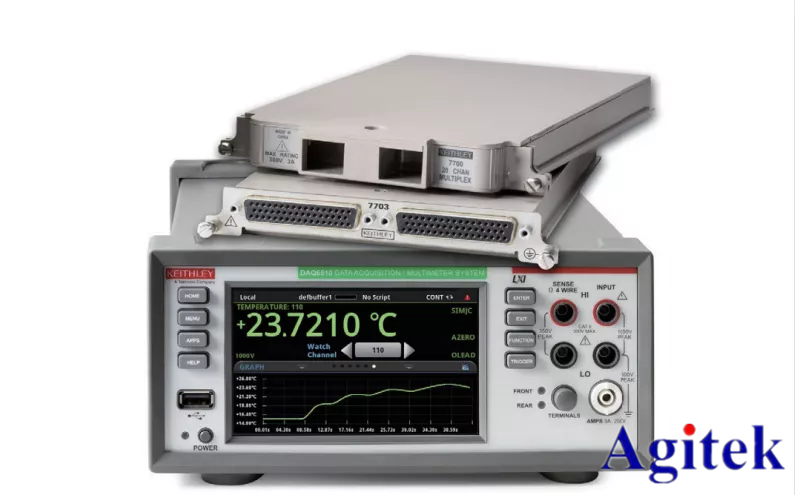

吉時利數采DAQ6510的觸屏用戶界面

 您的測試系統是復用器還是矩陣？

復用器和矩陣的區別在于，前者將把多個輸入開關到一個輸出，而后者可以把任何輸入開關到任何輸出。如果是矩陣，那么應選擇7709。如果屬于復用器類型的測試系統，可以通過測試要求結合復用器特點來考量。

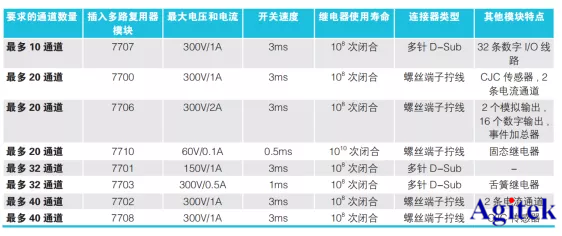

需要多少條復用通道？

10通道：7707

20通道：7700、7706、7710

32通道：7701、7703

40通道：7702、7708

需要測量的最大電壓是多少？

采用固態繼電器的7710能開關到60V，采用干簧管繼電器的7701能開關到150V，其余6種多路復用器可以開關到300V。

需要開關多大的電流？

 這里有四種量程的多路復用器可供選擇：0.1A （7710）、0.5A（7703）、2A（7706）、1A（其余型號）。

是否要求開關速度？

7710固態多路復用器速度最高，掃描速率高達800通道/秒；其次，可以選擇7703高速差分多路復用器。

是否希望繼電器觸點使用壽命最大？

若是，那么應選擇固態多路復用器，因為它的繼電器觸點使用壽命最長。

是否還需要使用熱電偶測量溫度？

如果還需要測量熱電偶，那么應選擇帶有冷結補償 (CJC) 傳感器的多路復用器：7700、7706、7708 或 7710。

是否想使用螺絲端子連接器？

使用螺絲端子連接器時 , 不需要對每條通道接線，從而加快更換開關模塊的速度。

使用吉時利數采DAQ6510時添加相對應的模塊， 可以增加單個測試系統的設備數量，并最大限度提高測試能力，加快測試效率。趕緊為您的測試系統配備上合適的模塊吧~如果您在選擇吉時利數采DAQ6510過程中有什么問題，歡迎訪問安泰測試網www.nfrol.com。
