泰克示波器在UPS電源整流電壓測試的應用

客戶需求：

最近有個客戶在生產車間，發現設備繼電器老是跳閘，懷疑是供電端不純凈的問題，需要對供電端進行電壓測試，在設備開合之間和工作中的電壓情況進行觀測。整個測試需要工頻設備中電壓的運行情況，看電網中電壓是否有較大的畸變?？蛻糇稍儼蔡y試，希望能在有限的預算之內能達到測試目的。

UPS電源介紹：

UPS即不間斷電源(Uninterruptible Power Supply)，是一種含有儲能裝置的不間斷電源。主要用于給部分對電源穩定性要求較高的設備，提供不間斷的電源。

當市電輸入正常時，UPS 將市電穩壓后供應給負載使用，此時的UPS就是一臺交流式電穩壓器，同時它還向機內電池充電；當市電中斷（事故停電）時，UPS立即將電池的直流電能，通過逆變器切換轉換的方法向負載繼續供應220V交流電，使負載維持正常工作并保護負載軟、硬件不受損壞。UPS設備通常對電壓過高或電壓過低都能提供保護。

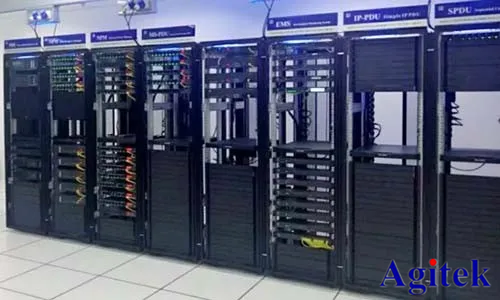

車間設備用UPS電源

方案配置：

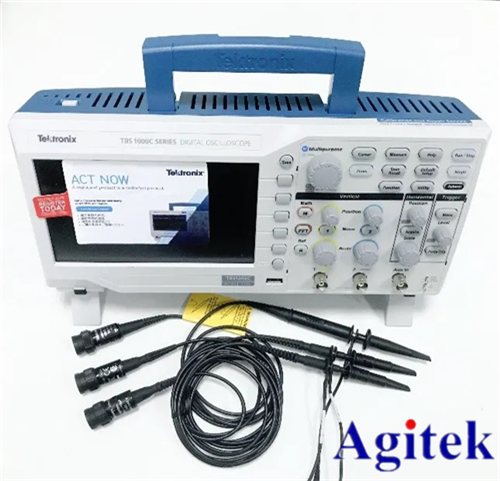

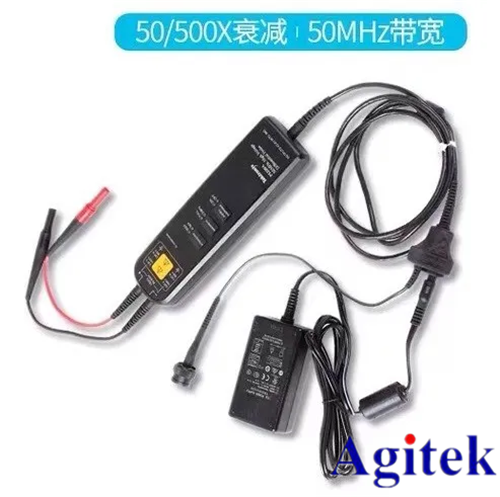

針對客戶實際情況給安泰測試客戶配置了入門級泰克示波器TBS1102C+高壓差分探頭P5200A的方案?？蛻糁饕獙PS供電電源開啟和關閉進行測試，特別是在關閉的時候，對電壓的捕獲對測試至關重要，同時測試現場的環境對探頭要求有一定的抗干擾能力。因為本身電流信號頻率不高，100M帶寬足夠，考慮到本身主機TBS1000C系列產品的接口問題，配置的P5200A探頭能夠直接連接使用，整個測試能夠有效測試出UPS開啟前后的電壓變化。

通過測試發現，入門級泰克示波器TBS1000C系列和P5200A探頭也能看到比較好的效果：

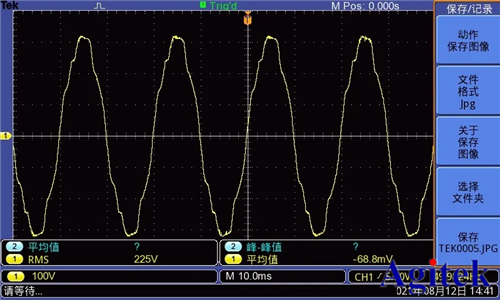

沒有用UPS電源時的電壓

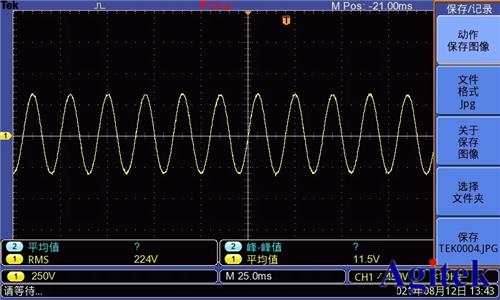

UPS電源開啟后電壓

測試發現，在UPS電源測試前，供網電壓還是有點畸變，UPS電源開啟整流后的電壓還是比較理想的。

總結：

配置要求:針對電流實際特性，信號頻率不是很，選配100M帶寬足夠，因為示波器的特性，高壓探頭選擇就比較少，而且在測試環境中，選用差分探頭比較理想，故選擇BNC接口的P5200A。

系統配置參考：

泰克示波器TBS1102C是入門款示波器，實惠的價格和優異的性能是很多中小企業和教育的首選，如需了解泰克示波器更多應用歡迎訪問安泰測試網www.nfrol.com。
