示波器在醫療設備的測試應用

近期，某醫療單位咨詢高頻高壓信號的靶向治療測試應用，需要實現高頻正弦波和低頻三角波疊加，正弦信號10kHz—100kHz，三角波信號幾十赫茲，正弦信號的輸出電壓幾伏，三角波毫伏級，再經過鎖相放大器分給激光器做驅動和示波器觀測，之前客戶用的是泰克老款的AFG1K系列函數發生器和老款的TBS1K示波器，函數發生器無通道自動疊加功能，示波器的屏幕也小，連接高壓探頭和電流探頭都需要外接電源，非常不方便。

通過和客戶技術交流，了解到客戶之前做的2通道正弦和三角波信號疊加，只是簡單的用的BNC三通來實現的，無法調節相位差，輸出的幅度值也經常不太對，另外客戶的老款示波器屏幕太小，無法做FFT觀測信號的高次諧波，也無法連接高壓探頭和電流探頭，對設備的輸出功率進行準確的測量。

高頻電磁波是一種高度精確的靶向性治療技術，已經成為醫療行業不可或缺的新的治療方法，具有靶向、微創、毒副作用小、可重復、不產生耐藥性等優點，因此，對信號的頻率控制和功率控制要求非常高。

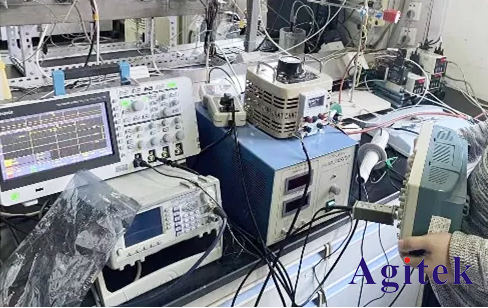

針對以上測試問題，我們?yōu)樵搶嶒炇姨峁?/span>AFG31000函數發生器+TBS2000B系列示波器的測試方案，并為他們提供了現場演示。

客戶做測試實驗需要的三角波和正弦波疊加信號，可以通過函數發生器后端的CH1 ADD加通道非常方便的進行波形疊加設置和幅度及相位設置，TBS2000B示波器具有15個水平網格的和9英寸WVGA彩色顯示器，可以非常直觀清晰的顯示波形的狀態以及長時間的觀測，使用改進后FFT功能，還可以有效的看到疊加后波形的純凈程度和頻率分布，并且，TBS2000B的VPI接口和直接對高壓差分探頭和電流探頭進行供電和自動化的配置，非常精準的對DUT設備進行電壓、電流、和功率的分析和測量。

擴展應用：

TBS2000B示波器+高壓差分探頭+電流探頭測試方案還可以應用在嵌入式系統、開關變頻器、電路板開發和設計、呼吸機&制氧機電路控制、手術機器人、不間斷電源等。

醫療設備開發和設計要求

1、高清大屏、長時間監測。

2、連接方便，操作簡單。

3、精度要求高，自動化程度高。

4、擴展功能強、支持高壓、電流的安全測試。

5、函數發生器可以兩個通道的疊加操作。

6、函數發生器支持手繪波形輸出，大大較少了研發和設計的時間。

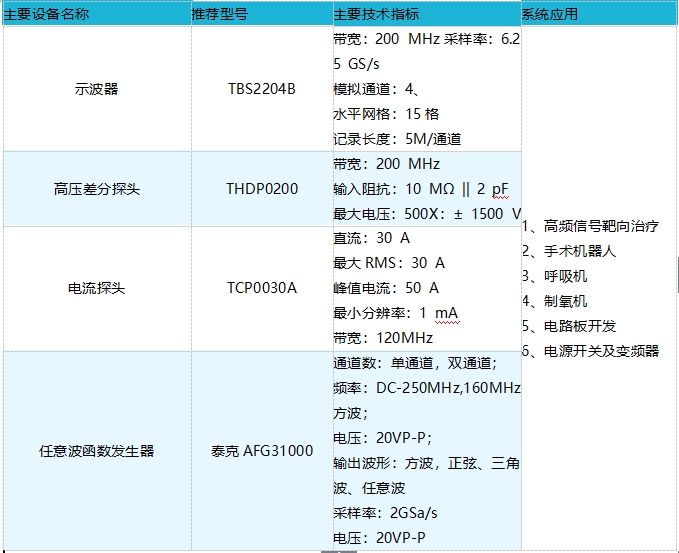

系統配置參考
