吉時利靜電計在印制電路板的表面絕緣電阻測試的應用

印制電路板的表面絕緣電阻（SIR）低會大大降低電路板的電路性能。影響電路板表面絕緣電阻的因素包括：電路板的材料、板的涂敷情況（如阻焊劑、涂敷層）、板的清潔程度和相對濕度等。

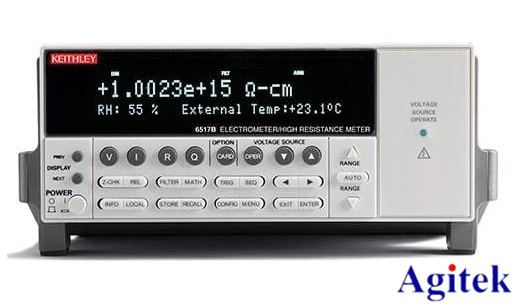

要測量的絕緣電阻數值的典型范圍在 107 W 到 1016 W。所以必須使用靜電計或皮安計來進行測量工作。今天安泰測試為大家介紹使用吉時利靜電計6517B測量表面絕緣電阻的情況。在某些測量工作中，可以使用 6487 皮安計電壓源代替吉時利靜電計6517B進行測量。

基本測試方法

絕緣電阻測試的步驟包括樣品準備、條件控制和測量樣品等。根據特定的測試方法，具體的步驟可能會有所變化。

在準備階段，先對樣品進行視覺檢查以尋找缺陷。然后，把采用聚四氟乙烯材料絕緣的引線連到樣品上。另一種方法是使用帶有板卡邊緣連接器的測試板，以方便和測試系統的連接。最后，根據測試方法的要求，對樣品進行清潔和干燥處理。準備工作完成以后，通常將樣品放在具有溫度和濕度控制的環境中。在放入此環境之前、之中和之后都要對樣品進行絕緣電阻測量。

為了進行測量，在預定的時間（通常為 60 秒鐘）內，給樣品施加恒定的電壓。然后，用皮安計或靜電計測量產生的電流。

測試配置情況

圖 1 介紹一個 10 個測試點的絕緣電阻測量系統。可以認為每個測試點都是一個絕緣的電阻器。吉時利靜電計6517B 型施加偏置電壓（VTEST）, 并測量漏電流，然后計算出每個電阻器的電阻值。7001 型開關系統將靜電計和電壓源切換到每個對象，X1 到 X10。電壓通道由 7111-S 型 40 通道 C 類開關卡來切換，而電流通道則由 7158 型弱電流掃描器卡來切換。 注意，當使用 7111-S 型卡時，最大的工作電壓限制在 110V。

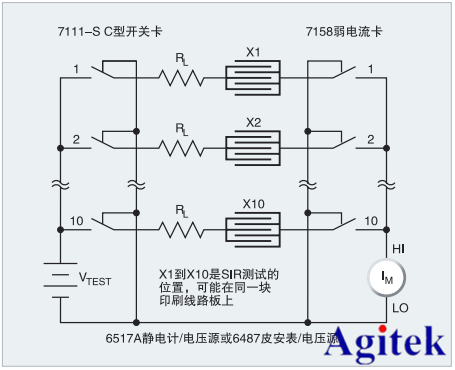

圖 1. 測量 10 個測試點的表面絕緣電阻測試系統

為了測量 X1 樣品，7111-S 型卡上的通道 1 和 7158 型卡上的通道 1閉合。這將為 X1 電阻器施加偏置電壓，經過規定的“浸潤”時間以后，測量所產生的電流。為了測量 X2 電阻器，7111-S 型卡和 7158 型卡上的通道 1 都斷開，而這兩個卡上的通道 2 都閉合。同樣，在希望的浸潤時間之后測量電流。

電阻器（RL）是電流限制電阻器，用來保護開關和靜電計不受大電流的損害。這些電阻器的阻值應當使其在最大測試電流時的電壓降不會影響測量的準確度。

注意，當某一個通道斷開時，其相應的電阻器端子連到電路的 LO 端。這樣，在不測量該電阻器時，該電阻兩端存在的電荷就會通過電路的 LO 端放電。

雖然這里介紹的系統只能測量 10 個測試點，但是只要增加掃描器卡并將 7001 型開關主機更換為 7002 型開關主機（它可以控制多達 10個掃描開關卡），就可以很容易地將其擴展到測試更多的點。

以上就是安泰測試為大家介紹的吉時利靜電計在印制電路板的表面絕緣電阻測試的應用，吉時利靜電計能夠實現高阻抗和低電流測量，非常適用于研究單電子器件、高電阻納米線和納米管、聚合物以及電化學應用，如需了解吉時利更多產品應用，歡迎訪問安泰測試網http://www.nfrol.com。
