泰克示波器使用方法簡介

　　在儀器儀表領域，示波器在現實生活中應用最為廣泛，使用的儀器也較為復雜。

　　它的功能：1.將肉眼看不見的信號可以轉換成圖像;2.在屏幕熒光的小數點處由高速電子組成的電子束，在測量信號時，將信號的瞬時值變?yōu)椴ㄐ吻€，以進行分析。3.示波器測量圖像并調整電壓，電流，頻率，相位差和幅度。在現實生活中可以應用到企業產線測試，電子維修行業的電子測量儀器、電子研發設計、高校教育培訓等。

　　示波器的使用和原理及實驗報告

　　示波器利用電場對電子軌跡的影響來反映電壓的瞬態過程。由于電子的慣性小，電荷質量比大，導致示波器的頻率響應很寬，可用于觀察變化極快的電壓瞬態過程。它可以直接測量電信號的電壓、相位、周期、頻率等參數。

　　泰克示波器的測量方法

　　電壓測量常用的方法是直接測量法。通過測量屏幕上顯示的被測電壓波形的高度 (div)，根據示波器上Y軸偏轉靈敏度轉換為電壓值。在測量過程中，示波器內部的校準信號用于測量前的校準。測量信號的電壓從示波器的輸入端輸入，調整示波器面板上的相關開關和旋鈕，使屏幕顯示穩定的波形來。讀出峰與峰之間的高度A(div)，記下示波器靈敏度選擇開關的檔級B(V/div)。如果使用10:1的探頭測量測得的電壓，則應將其乘以探頭的衰減率。例如，Y靈敏度開關被設置為0.2V/div電平，并且在熒光屏上測量電壓波形的峰峰值之間的y軸偏轉高度占y軸坐標刻度的5個平方，即A = 5div，則測得的信號電壓為10V

　　示波器品牌泰克示波器

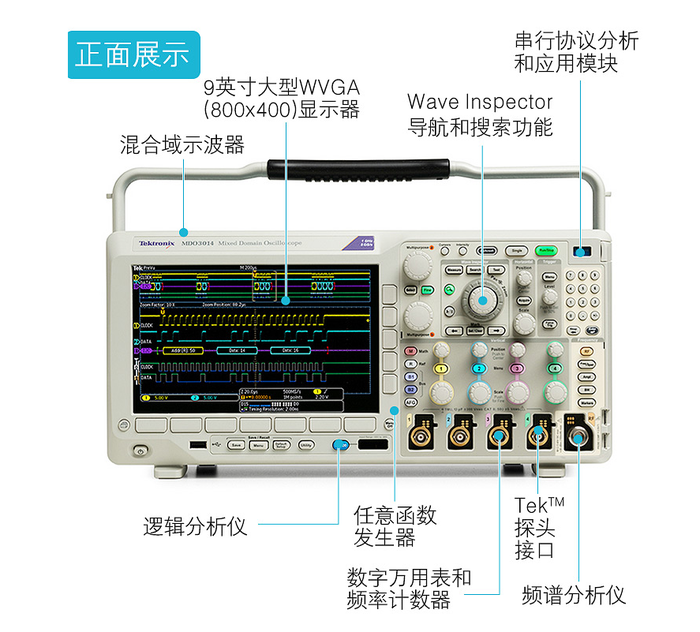

　　示波器泰克總部在美國俄勒崗州華佛頓市，致力于提供創新，準確且易于操作的測試，測量和檢查解決方案。泰克擁有最先進的數字示波器系列、基本示波器、混合域示波器和高性能示波器。

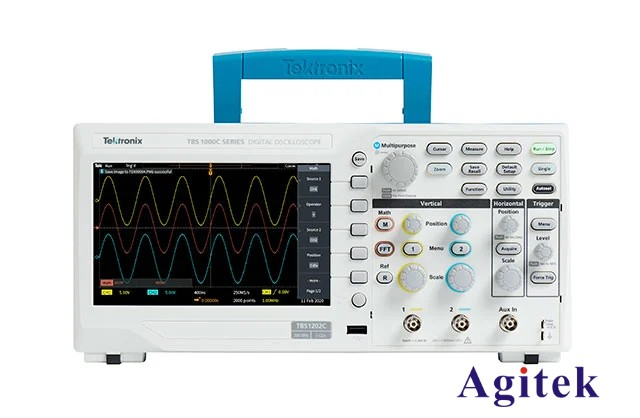

　　TBS1202B數字示波器

　　泰克示波器有一個功能是很強大的，那就是可以支持12位的垂直分辨率，上圖的TBS1202B數字示波器就具備這種功能。這種12位的垂直分辨率就使得這個設備在進行顯示的時候可以進入到高分辨率的顯示模式，這樣一來的話一些細微的或者是一些不容易捕捉到的遺漏的信號都可以通過這個設備非常精準的捕捉到，尤其是像那種模擬探測的時候產生的那些很細微的信號就可以捕捉到.

　　泰克示波器在功能方面還有一個比較強大的地方就是有光標模式。這個光標模式就非常的有意思了，一般來講的話，一個顯示屏顯示波形，我們就看一看，然后計算出來了寬度高度之后就直接看看數據就可以了，而這個顯示屏幕上面還可以有光標，然后用戶可以拖動這個光標啊，可以在這個光標的這個位置點擊，可以對這個地方來進行做記號，或者是進行編輯等相關的一些功能

　　以上就是關于泰克示波器的使用方法和原理簡介，關于更多的新手工程師必看泰克數字示波器使用方法的介紹，歡迎咨詢安泰測試www.nfrol.com或撥打電話4000-029-016
