示波器種類有哪些？

　　示波器，一種顯示波形的機器，它被譽為“電子工程師的眼睛”。它的核心功能就是把被測信號的實際波形顯示在屏幕上，將看不見的波形轉變為可以顯示出來的波形，使得工程師能夠快速查找定位問題或評估系統性能等。

　　按照不同的分類方式，可以將示波器分為不同的類型，今天就和安泰測試一起來了解以下示波器的種類及組成。

　　(1)按照信號的不同分類

　　模擬示波器采用的是模擬電路(示波管，其基礎是電子槍)電子槍向屏幕發射電子，發射的電子經聚焦形成電子束，并打到屏幕上。屏幕的內表面涂有熒光物質，這樣電子束打中的點就會發出光來。

　　數字示波器，比如TBS1152B數字示波器，則是數據采集，A/D轉換，軟件編程等一系列的技術制造出來的高性能示波器。數字示波器的工作方式是通過模擬轉換器(ADC)把被測電壓轉換為數字信息。數字示波器捕獲的是波形的一系列樣值，并對樣值進行存儲，存儲限度是判斷累計的樣值是否能描繪出波形為止，隨后，數字示波器重構波形。數字示波器可以分為數字存儲示波器(DSO)，數字熒光示波器(DPO)和采樣示波器。

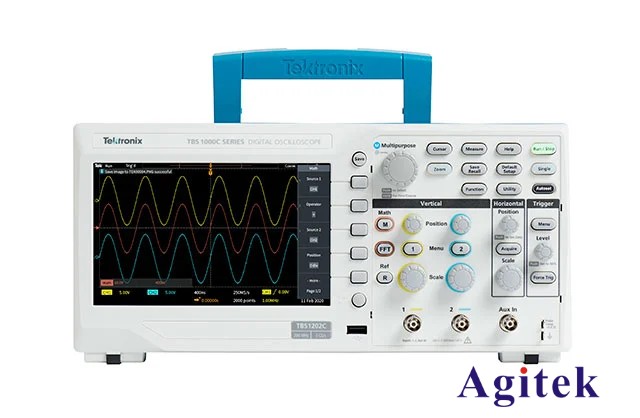

　　TBS1152B數字示波器

　　模擬示波器要提高帶寬，需要示波管、垂直放大和水平掃描全面推進。數字示波器要改善帶寬只需要提高前端的A/D轉換器的性能，對示波管和掃描電路沒有特殊要求。加上數字示波管能充分利用記憶、存儲和處理，以及多種觸發和超前觸發能力。

　　(2)按照結構和性能不同分類

　　①普通示波器：電路結構簡單，頻帶較窄，掃描線性差，僅用于觀察波形。

　　②多用示波器：頻帶較寬，掃描線性好，能對直流、低頻、高頻、超高頻信號和脈沖信號進行定量測試。借助幅度校準器和時間校準器，測量的準確度可達±5%。

　　③多線示波器：采用多束示波管，能在熒光屏上同時顯示兩個以上同頻信號的波形，沒有時差，時序關系準確。

　　④多蹤示波器：具有電子開關和門控電路的結構，可在單束示波管的熒光屏上同時顯示兩個以上同頻信號的波形。但存在時差，時序關系不準確。

　　⑤取樣示波器：采用取樣技術將高頻信號轉換成模擬低頻信號進行顯示，有效頻帶可達GHz級。

　　⑥記憶示波器：采用存儲示波管或數字存儲技術，將單次電信號瞬變過程、非周期現象和超低頻信號長時間保留在示波管的熒光屏上或存儲在電路中，以供重復測試。

　　⑦數字示波器：TBS1052B數字示波器內部帶有微處理器，外部裝有數字顯示器，有的產品在示波管熒光屏上既可顯示波形，又可顯示字符。被測信號經模一數變換器(A/D變換器)送入數據存儲器，通過鍵盤操作，可對捕獲的波形參數的數據，進行加、減、乘、除、求平均值、求平方根值、求均方根值等的運算，并顯示出答案數字。

　　以上就是示波器種類的分類總結，雖然示波器的基本功能都是大致相同的，但是不同種類的示波器還會有各自的優點，比如TBS1202B-EDU數字存儲示波器，專為滿足當今學校和大學的需求而設計。所以要根據實際應用來挑選適合的示波器。安泰測試是西北唯一一家專業的泰克示波器供應商，歡迎咨詢。
