任意波形發生器應用場景之實數和復數模式

　　隨著科技和行業的進步，越來越多的專業用戶對波形發生器的頻率、波形和精度提出了更高的需求。函數發生器由于其架構靈活性的限制，逐漸不能滿足日益增長的需求。在這樣的背景下，任意波形發生器(AWG)作為一種新的儀器被設計和制造出來，來滿足用戶的需求。

　　接下來和安泰測試一起看看它們的應用場景。

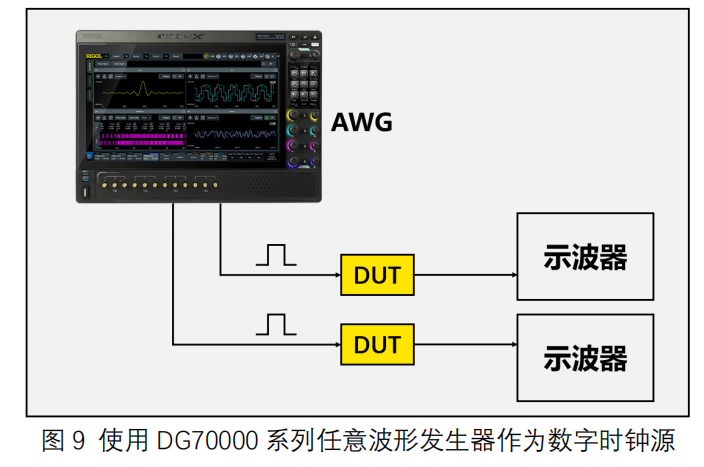

　　實數模式-時鐘源

　　許多測量測試的時候需要用到時鐘源，尤其是數字電路測試的時候。當需要用到特定時鐘源的時候，可以使用DG70000系列任意波形發生器直接生成所需要的頻率、幅度的時鐘信號。同時兼容單端和差分信號輸出，支持多種接口模式，為用戶部署測試提供了便利。

　　應用注意點

　　當需要使用差分時鐘，比如LVDS、LVPECL等的時候，可以將通道切換到DC輸出鏈路并使用其差分輸出端口。當僅僅使用單端時鐘時，可以將其中一個差分端口接上50歐姆負載。

　　實數模式能便利地生成不同的方波、正弦波和三角波等進行測試。但是當輸出頻率過高，單個周期內的采樣點較少時，仍需要關注波形質量。

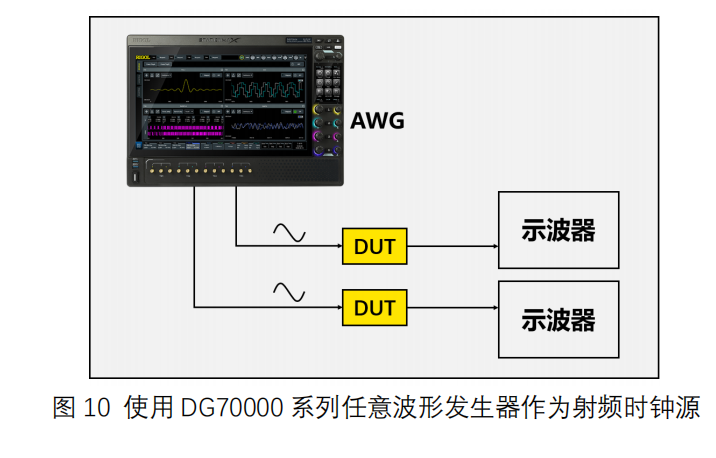

　　復數模式-時鐘源

　　在射頻應用中，時鐘源需要關注頻譜質量。一些應用場景下，非整倍數實數波表可能會導致比較差得頻譜質量。當面對這種需求，可以考慮使用復數模式并借助數字可控混頻器來獲得更高質量的信號。

　　應用注意點

　　當采用復數模式生成單頻率正弦信號時，可以使用內置插件生成一個較低頻率的正弦基帶復數波表，比如1MHz。然后通過數字混頻器搬移到更高的頻率，當混頻器被設置到999MHz時，通道即輸出一個1GHz的信號。

　　不推薦使用復數模式生成方波、三角波之類的波形。

　　DG70000系列任意波形發生器憑借其5GHz模擬帶寬和12GSa/s的輸出速率，能覆蓋大部分的需求。實數和復數模式為用戶的使用提供了更多的便利性，在各種實驗和測試環境下更加游刃有余。高級序列、多通道同步等功能更是為用戶在量子科技、無線通信、復雜場景模擬等多種應用場景提供高品質的信號輸出，從而應對行業領先應用帶來的挑戰。
