泰克示波器X-Y模式李薩如圖形

　　示波器是一種廣泛使用的電子測量?jī)x器。它能將看不見的電信號轉化為看得見的圖像，便于人們研究各種電現象的變化過程。接下來我們來看看示波器的X-Y模式和示波器的觸發模式，以及兩種模式的使用方法。

　　示波器的X-Y模式

　　X-Y模式得到的圖形稱為利薩如圖形。兩個信號分別輸入示波器的CH1和CH2，CH1信號電壓為X-Y軸的值，CH2信號電壓為Y軸的值，得到的(X，Y)坐標值為顯示點。當信號連續輸入時，點也是連續的，變成直線和橢圓(圓)。

　　我們常用的示波器的X-Y模式主要有李薩如法，用于測量同頻率信號之間的相位差。

　　在任何涉及兩個相關物理量的情況下，X-Y模式都可以方便地用來測量。例如，可以使用各種傳感器，以便示波器屏幕可以顯示流量-壓力、電壓-頻率等的關系曲線。如果兩個輸入信號之間沒有線性頻率關系，將無法獲得穩定的圖形顯示。

　　示波器X-Y模式原理

　　X-Y模式顯示法是在示波器時基關閉的情況下，用另一個信號實現水平偏轉，從而觀察兩個信號之間的關系。

　　這種方法最常見的用途是觀察兩個同頻率信號之間的相位關系，即李薩育圖觀察。圖1顯示了相位差依次為0°、45°、90°、135°和180°時的曲線圖。如果兩個信號的相位差為90°，幅度相等，則觀察到的圖形為圓形。

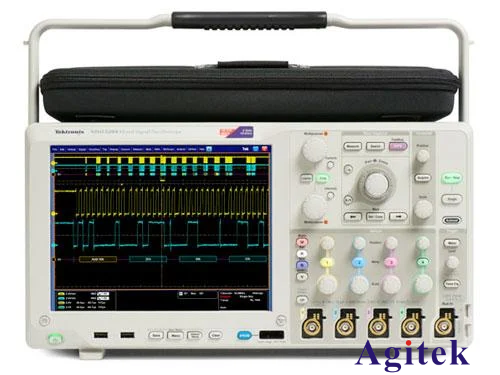

　　MSO5034B混合信號示波器

　　示波器X-Y模式使用實驗

　　本實驗中，以泰克MSO5034B混合信號示波器為例。解調端的I支路(對應CH1)有交流信號，Q支路(對應CH2)只有DC信號

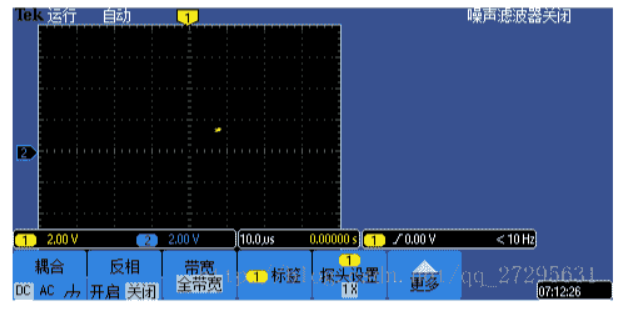

　　這是鎖定模式下所有1個代碼的X-Y矢量合成圖。因?yàn)檫x擇了DC檔，兩條支路都有DC分量和正電壓，電壓是確定的，所以矢量圖位于坐標軸的第一象限，是一個點;

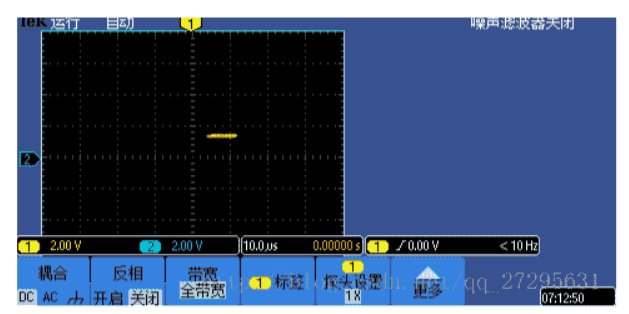

　　這是鎖定模式下M序列的X-Y矢量合成圖。它也是DC齒輪的選擇。兩個分支都有DC分量，都是正電壓。I分支是M序列信號的接收信號，電壓在一定范圍內波動，所以矢量圖位于坐標軸的第一象限，是一條水平線。

　　以上就是安泰測試分享的關于泰克示波器X-Y模式的知識，此外，X-Y模式還可以用于元器件測試，比如描繪二極管的伏安特性曲線，當然也可以直接測量集成運算放大器的電壓傳遞特性，可以替代晶體管指示器。安泰測試專業為泰克示波器代理，更多詳情歡迎登錄安泰測試官網www.nfrol.com
