數英SS1792C直流穩定電源維修案例

近期接受一臺直流穩壓電源儀器，客戶報修故障是電壓不穩定一直跳，下面我們就跟著安泰維修于工一起看一下拆機維修過程：
一、型號：SS1792C
二、故障：跟蹤模式時一路電壓值亂跳不穩（客戶描述），實測為從路電壓值不穩，所以跟蹤模式時一路電壓值亂跳不穩。

       同時還發現其主路電壓顯示值與電流顯示值偏高，需調節。
三、分析、測試與判斷：
　　該故障為從路電壓值跳動不穩導致，所以要先解決從路電壓值不穩的問題，電容失效、穩壓器件損壞（7805、TL431）、電位器老化損壞、虛焊都會導致電壓值不穩的情況。
四、維修與處理：

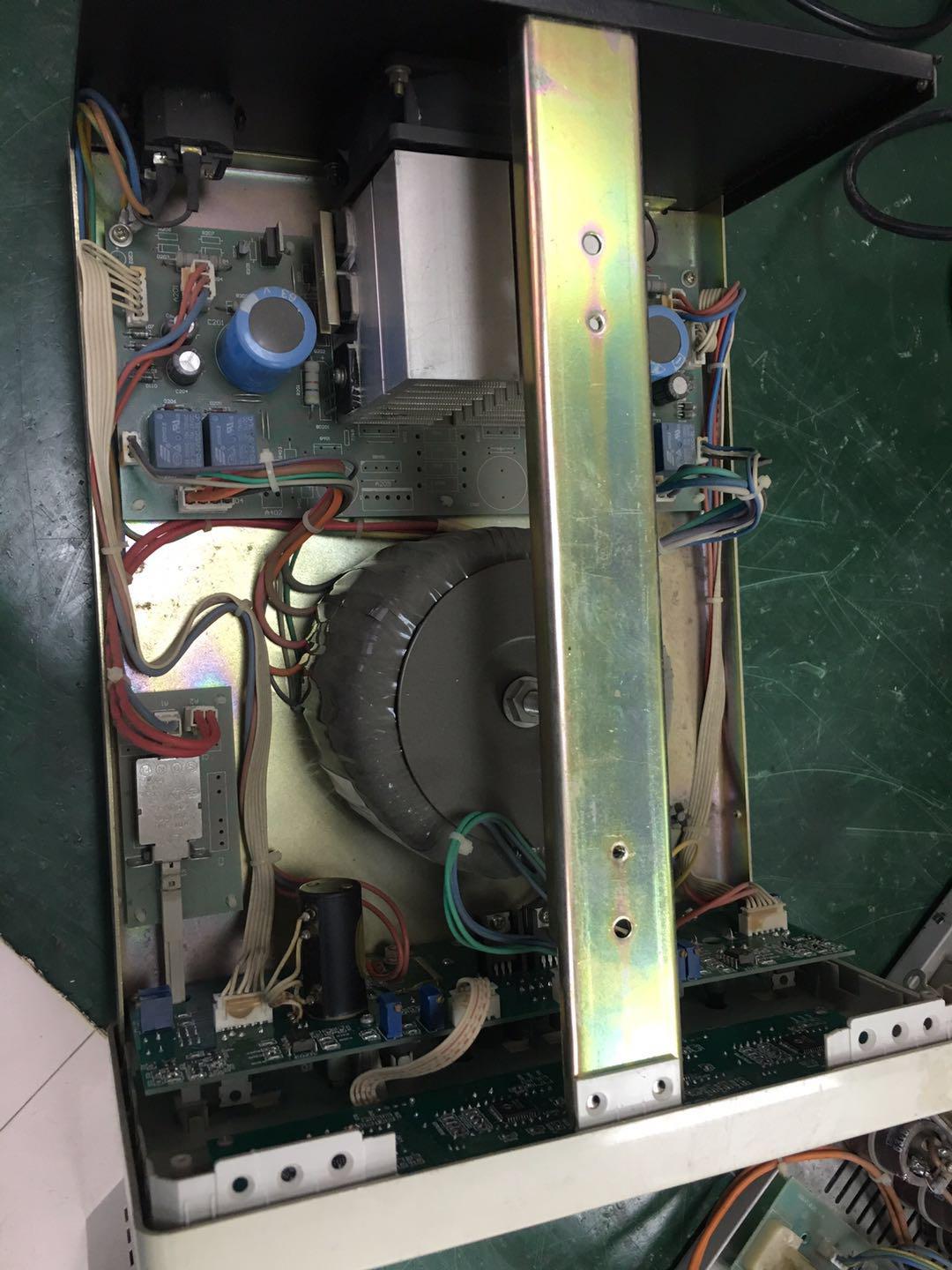

　　看看內部拆機照片。

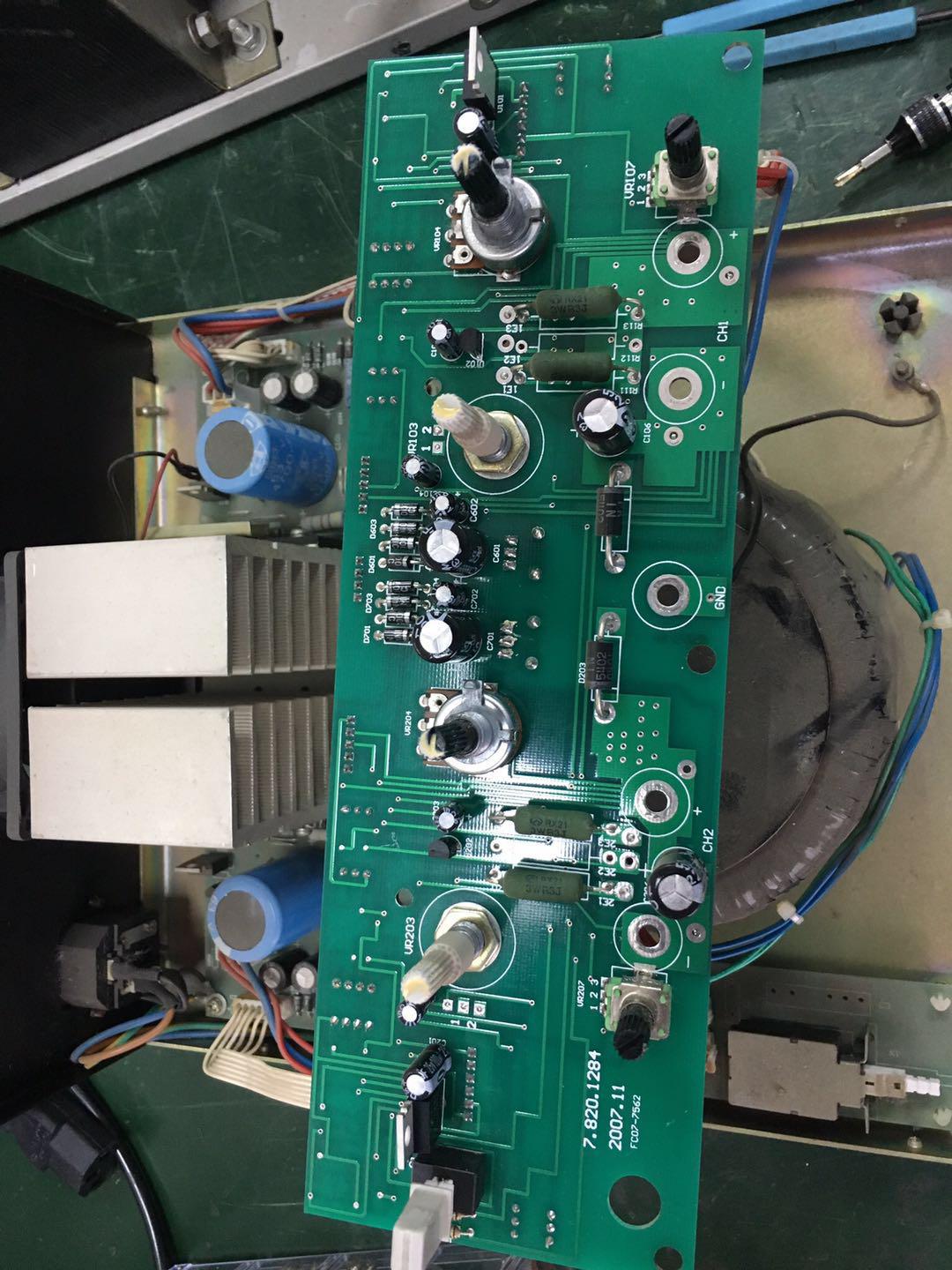

　　因其主路完好，儀器主從路對稱，經過對比排查出故障在前面板上的左邊電路板上。
　　使用萬用表檢測電容、電位器均完好，上電檢測穩壓器件7805、TL431也是好的。
　　這樣就懷疑是虛焊導致，將前面板左邊面板進行補焊。
　　通電檢測，從路電壓值穩定。但按下追蹤模式按鈕，從路電壓值跳動不穩，根據之前維修經驗，可能是跟蹤模式按鈕里面觸點接觸不良導致，將其取下并清理，通電檢測，跟蹤模式電壓值穩定，后進行數值微調。

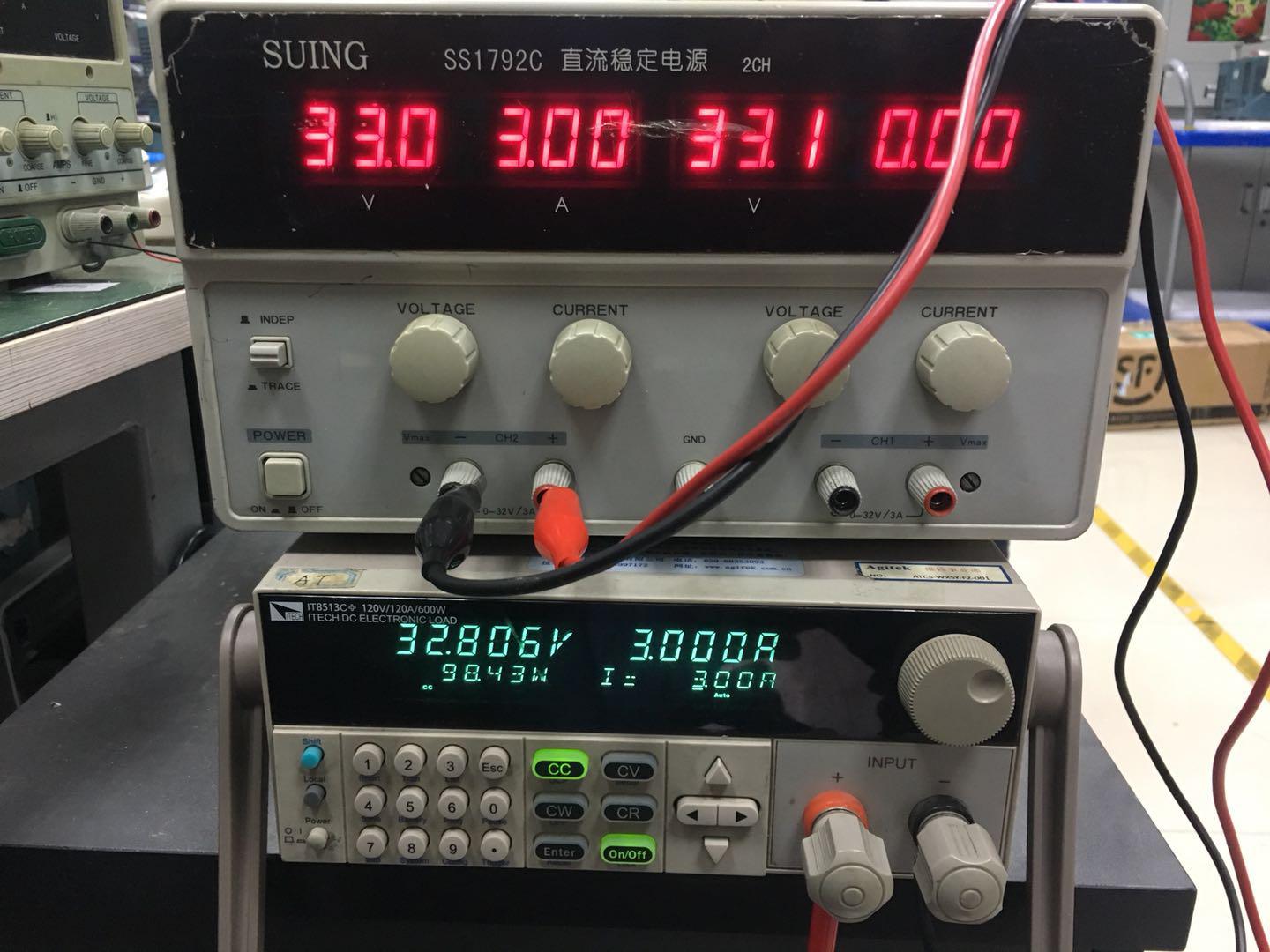

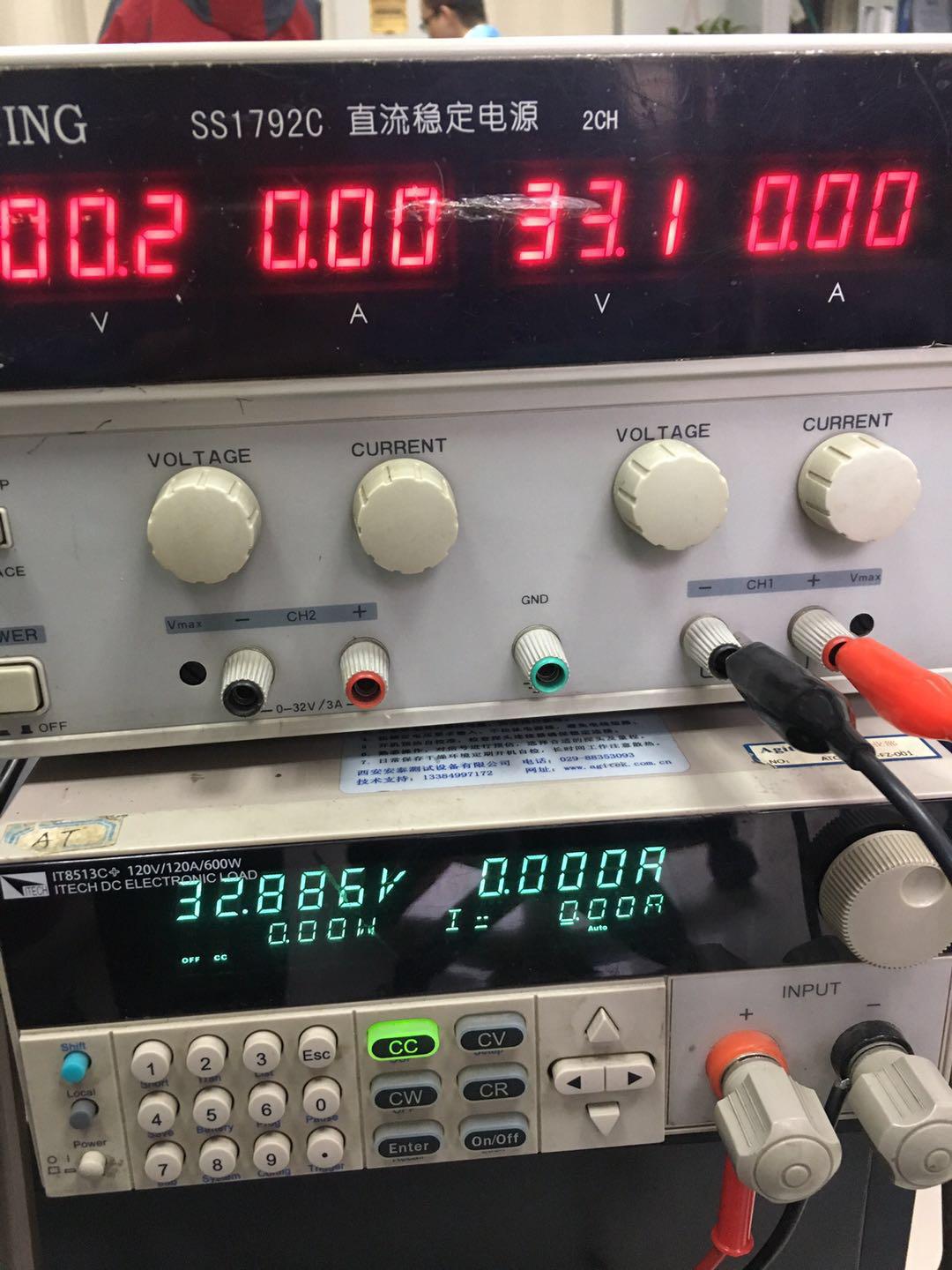

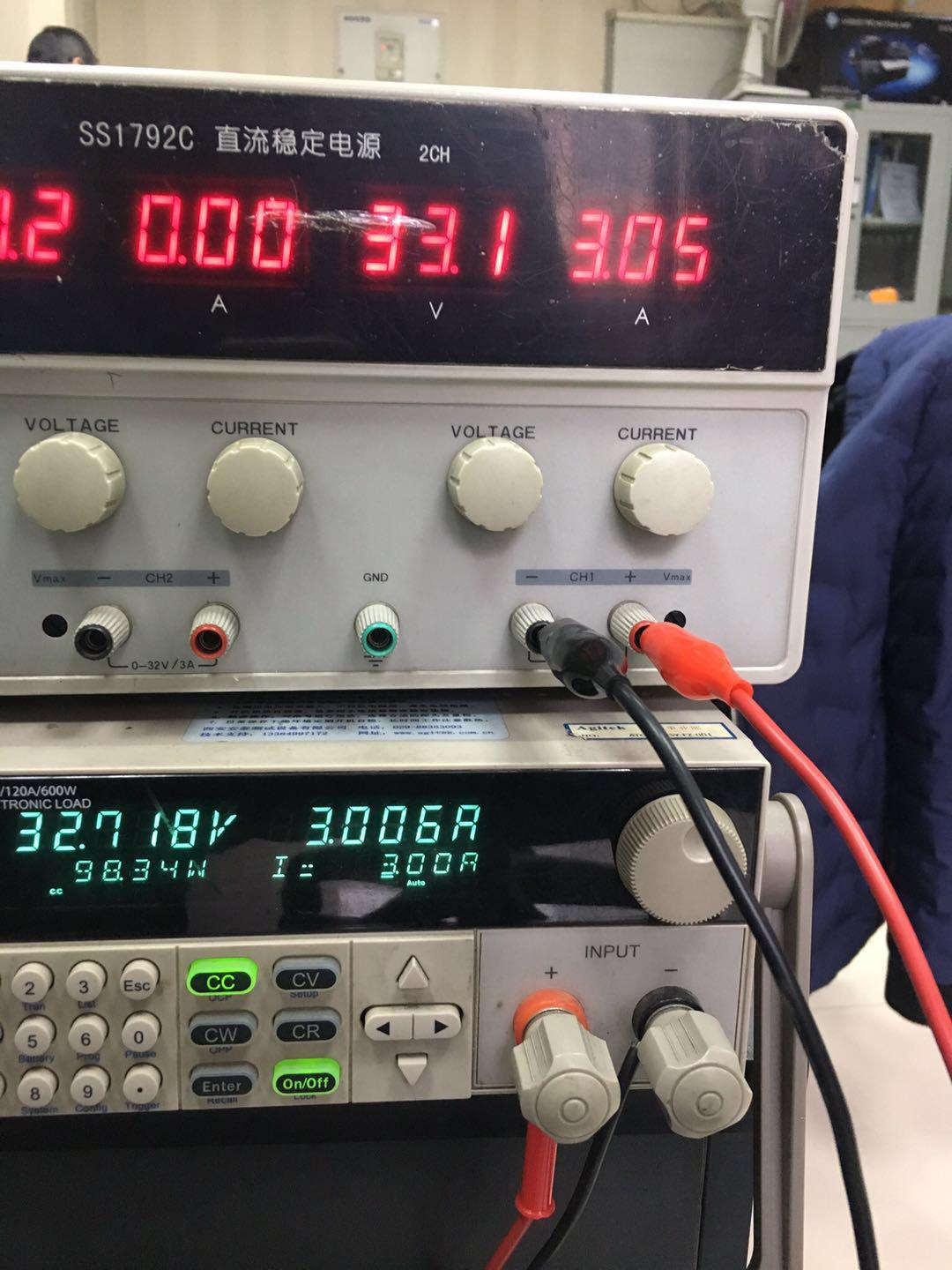

　　 主從路加載電壓電流值。
