如何利用泰克MSO新5系示波器完成電源時序的測量
工程師們在測試測量試驗應用中當依賴多個電源軌道的系統中，開機順序和關機順序非常關鍵。如果電源開關機順序不正確，或者如果電源的上升時間太快或太慢，那么系統可能會發生故障，元器件可能會受到損壞。這時候泰克示波器就可以幫助大家。
測量電源時序的傳統方法是使用4通道示波器測量電源之間的定時。在需要檢驗4個以上的信號時，必須進行多次捕獲，或者必須使用兩臺示波器，后者通常觸發公共 Power Good/Fail 信號。不管是哪種情況，測量都必須同步并且結合在一起，才能獲得完整的畫面。
那么如何高效完成電源時序測量?
通過連接和斷開 AC 市電輸入控制電源時怎樣測量開機和關機延遲?
通過遠程開關信號控制電源時怎樣進行開機和關機定時測量?
怎樣在多個負載點穩壓電源之間自動進行定時測量?
這些測試難點，您要怎么克服呢?

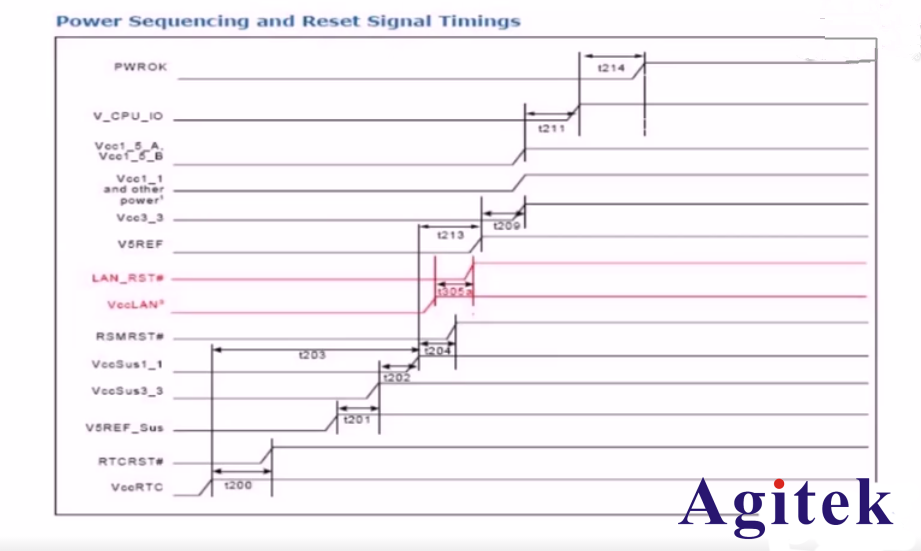

在計算機和服務器平臺的啟動過程中，系統的各個工作電源需要按照順序上電，上電的實施不符合設計規范則可能會導致系統開機或喚醒后無法進入正常的工作狀態，造成嚴重的可靠性問題。
我們從一塊電路板上引出關鍵的8個電源或者電源控制信號，分別接到泰克MSO新5系示波器上。
在開機過程中，各種不同電壓的電源會按照順序開啟，并且有相應的電源控制信號送出，測得的多路波形可以堆疊顯示也可以分離顯示。
我們也可以使用光標測量不同電源開啟的時序。或者打開菜單添加自動測量更加精確的測量時序。
泰克MSO新5系示波器高采樣率和高垂直位數使得在波形展開后仍然可以看到豐富的信息。
電源時序測量設計的電源和控制信號超過四路，傳統的示波器只能分批多次測量效率低下，泰克MSO新5系示波器擁有多達8個通道可以同時完成測量讓您輕松應對挑戰。
在 8 通道示波器中，可以使用模擬探頭表征擁有最多8個功率軌道的電源。為測量擁有8個以上功率軌道的電源上的開機和關機定時關系，可以使用擁有多個數字信號輸入、并可以獨立調節閾值的混合信號示波器。
