網絡分析儀維修案例——N5230A開機報錯unlevel故障

網絡分析儀已廣泛在研發，生產中大量使用，網絡分析儀被廣泛地應用于分析各種不同部件，材料，電路，設備和系統。無論是在研發階段為了優化模擬電路的設計，還是為了調試檢測電子元器件，網絡分析儀都成為一種不可缺少的測量儀器。 近期北京一家研究所送修一臺40G的N5230A網絡分析儀。下面簡單分享安泰維修網絡分析儀的過程。

一、儀器型號

是德N5230A網絡分析儀

二、檢測過程

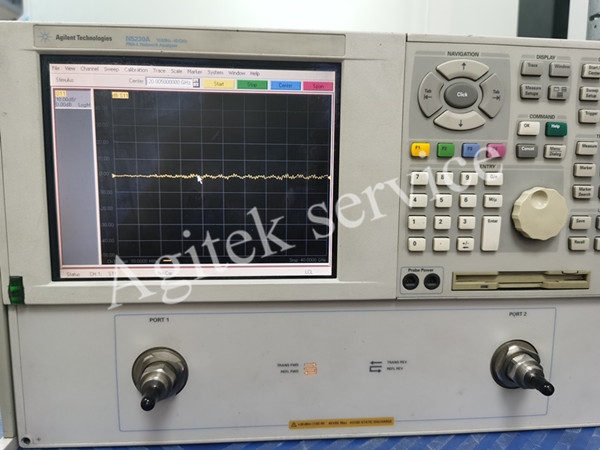

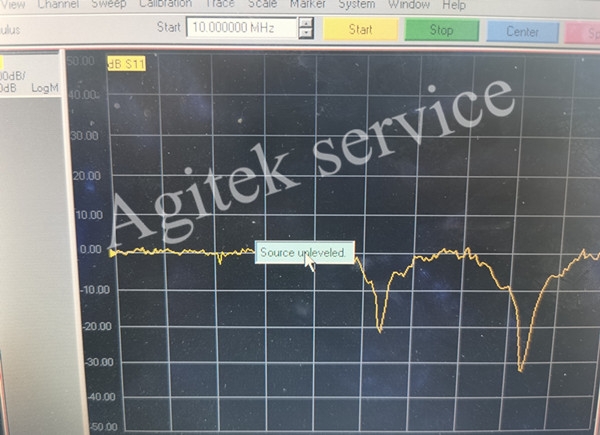

儀器通電開機正常，接下來進行自檢操作，發現儀器23G以上報錯，SOURCE unlevel。

三、檢修過程

網絡分析儀出現開機報錯，unleve故障屬于常見常修的故障，發現故障就知道問題在哪里。

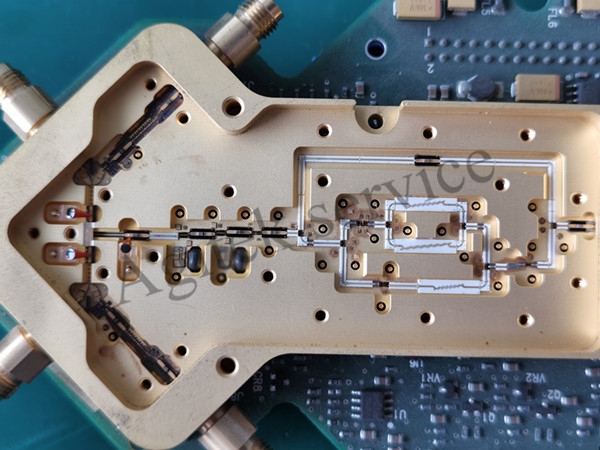

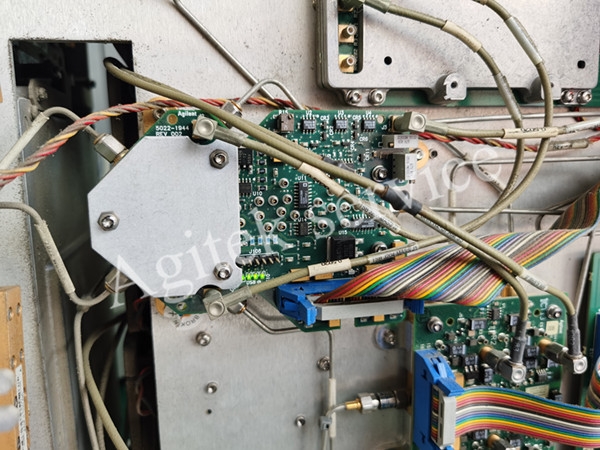

檢測：經檢測，儀器源模塊損壞。

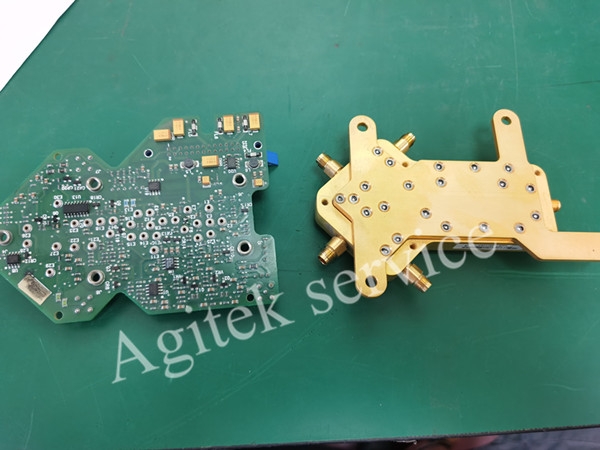

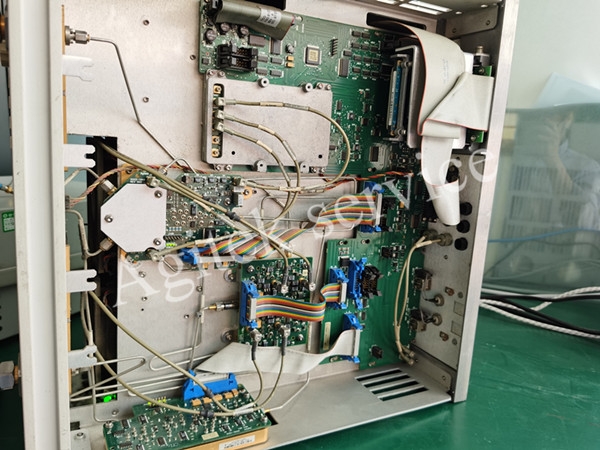

維修：更換源模塊損壞組件，整機調整檢測儀器

四、修復檢測

開機進行自檢通過，報錯消失，測試儀器正常。

五、使用注意事項

1、測試產品時，不能直接加電測試。

2、測試功放前，必須在頻譜儀上檢測過沒有自激，才能用網絡儀測其它指標。

3、防止有大的直流電加入，網絡儀最大能承受10V的直流電。

4、防止過信號的輸入。

5、網絡分析儀的最大允許輸入信號為20dBm。

6、輸入信號大于10dBm時，應加相應的衰減器。

7、儀器使用前確保已接地。

以上網絡分析儀維修案例由西安安泰儀器維修中心網整理發布，更多有關儀器維修知識歡迎訪問安泰測試網（www.nfrol.com）。
