利用普源示波器的高捕獲功能捕獲偶發的異常信號

　　很多人對國產示波器沒有信心，相比起進口示波器，國產示波器起步晚，技術相對落后，也沒有進口示波器好用。所以很多人會在購買示波器的時候首先想到的是進口示波器品牌：泰克示波器、安捷倫示波器、羅德與施瓦茨示波器等進口品牌。但近年來，國產示波器雖然起步較晚，技術相比起進口一線大品牌示波器處于落后狀態，但是大有趕超之勢。其中，以普源示波器為代表的國產示波器在某些技術上與進口一線品牌示波器并無太大區別，也有自己“獨特”的一面。比如國產普源示波器，比很多進口示波器有更好的高捕捉功能。它可以幫助工程師在做產品研發、測試和測量時，非常準確地捕捉到那些偶爾出現的異常信號，從而幫助我們及時發現和處理問題，加快產品研發周期。

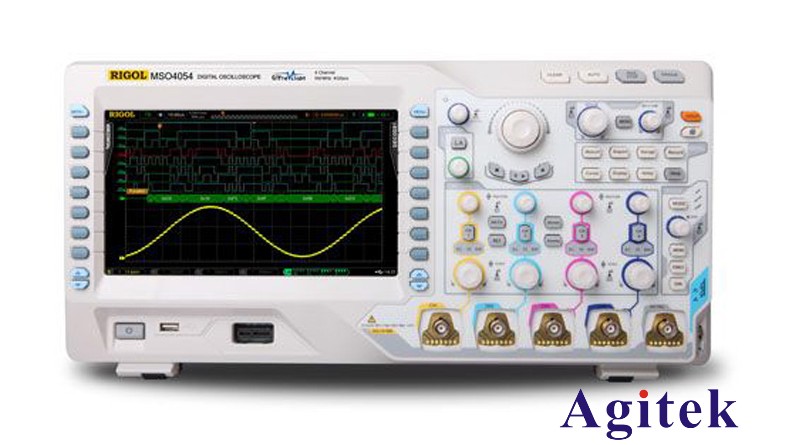

　　DS4012數字示波器

　　那么，如何借助普源示波器的高捕獲功能來幫助我們捕獲偶發的異常信號呢?基于UltraVision技術研制的普源示波器，它具有較高的波形捕獲率，從而提高了示波器捕獲隨機時間和偶發異常信號的能力。今天，普源示波器官方授權代理商安泰測試就跟大家分享一下如何合理的設置示波器的最高捕獲率，怎么使用余輝模式來初步觀察異常信號和設置合適的觸發條件來穩定限時異常的波形等問題。

　　由于“死區時間”的存在，示波器可能會漏掉一些關鍵存在的異常信號，從而可能會給我們的使用者一個錯誤的結果，最終會誤導我們用戶的判斷，增加使用者和產品開發人員的的調試時間，降低調試效率，增加產品開發人員的產品開發周期和時間成本。而我們基于UltraVision技術研制的普源示波器，相較于傳統示波器而言，它可以大大減少“死區時間”，具有較高的波形捕獲率，提高了我們普源示波器捕獲隨機事件和偶發異常信號的能力。

　　比如說有一塊電路板上以一個頻率為1MHz的方波，但它每隔10萬個周期就會出現一個窄脈沖，這個時候用我們普源高捕獲率的示波器就可以輕松捕獲該窄脈沖并且進行穩定觸發，由于窄脈沖穿的概率很低，在示波器屏幕中出現的時間很短，我們的肉眼很難觀察清楚，這個時候我們可以設置余輝時間將其保持住。比如我們將示波器的余輝時間設置為2s，就可以清楚的看到窄脈沖，當然我們也可以*開無限余輝，將每次出現的窄脈沖都保持在示波器的屏幕上。這時候，我們就可以很方便的估讀出窄脈沖的帶寬，為了更好的款茶和測量這個窄脈沖，我們還可以使用脈寬觸發將其穩定顯示，我們選擇脈寬觸發類型，信源為當前通道，也就是“通道1”，脈寬條件為“正脈寬小于”，脈寬值設為10納秒，示波器的觸發模式設為普通觸發，這個時候我們可以適當調節示波器的觸發電平，這個時候我們就可以非常清楚的看到一個窄脈沖，測量其脈寬約為5納秒。

　　我們都知道，示波器在不同設置下的捕獲率是不一樣的，基于UltraVision技術研制的普源示波器也是如此，它和水平刻度，采樣率，以及所選的后處理功能有關。例如：差值、數學函數、測量與分析等等，要獲得示波器的最高捕獲率，我們可以將示波器的參數設定到指定條件下，如果你希望了解示波器當前的捕獲率，可以將“輔助輸出”設置為“觸發輸出”，然后測量示波器后面板觸發信號的頻率。關于使用我們普源示波器的高捕獲率功能以及使用普源示波器捕獲偶發異常信號的介紹就介紹完畢。
