普源示波器實時頻譜分析儀！如何使用概率密度譜顯示功能？
由于無線電頻譜資源的有限及不可再生，而用戶數量及無線電應用的急劇增加，當前的RF頻譜正在變得越來越擁擠，越來越繁忙。如何更加高效地利用有限的RF頻譜資源，是當前無線電從業者所要面臨的首要問題。
同時，產品設計及測試難度也因此加劇。工程師們不僅要保證自己的產品符合相關法規的規范，還需要時刻注意其他RF干擾源對自身產品的影響。如何捕獲到這些偶發的RF干擾源，并全面地了解信號頻率、功率、概率、時間等多維度信息，是當前RF工程師面臨的重要挑戰。
相對于傳統射頻接收機或頻譜分析儀，實時頻譜分析儀為無線電監測和頻譜管理應用提供了許多卓越的功能。利用實時頻譜分析儀的實時分析特性，能夠快速可靠的捕獲到瞬變的、突發的、難以捉摸的復雜信號;可是，光捕獲到還不夠，如何呈現出信號的細節及特征呢?這就需要用到實時頻譜分析模式下的概率密度譜顯示功能，也是我們常說的余輝顯示。
什么是概率密度譜?
概率密度是指在一個采集間隔內，一個頻率和幅度點出現的次數，通常也叫余輝圖。用X軸代表頻率，Y軸代表幅度，Z軸代表出現的次數，T軸代表時間;通過用顏色表示Z軸、用亮度表示 T軸時間的方式，實現在一個二維的界面顯示四維的數據。

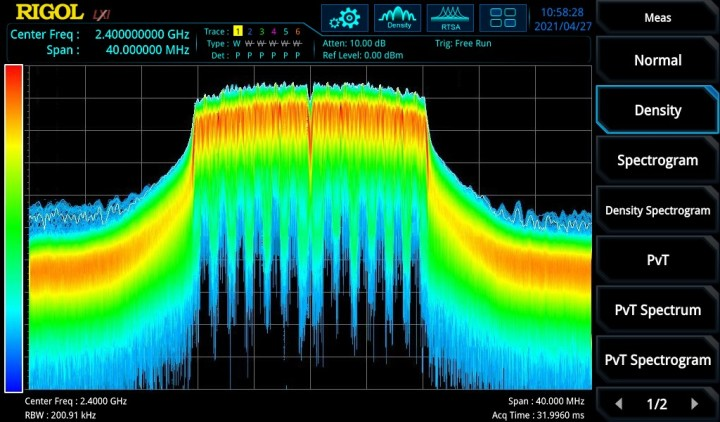

如圖1所示，在密度譜視圖中，同時還會顯示一條白色的跡線。這條跡線顯示最近一次采樣間隔的實時頻譜。當用正峰值、負峰值或平均檢波時，白色跡線從采樣間隔內所有數據獲取檢波數據;當用抽樣檢波時，采用最后一個FFT計算結果。為了顯示在更長時間范圍內的信號狀況，可以將多幅概率密度圖在顯示屏上顯示，最新的概率密度圖用最大亮度顯示，距離當前時間越久，概率密度圖亮度越低。
發現被測信號的詳細特征
概率密度譜特別適合分析那些傳統手段很難發現的信號特征。我們通過比較傳統頻譜分析儀的單色頻譜顯示和RSA實時頻譜儀的概率密度譜分析畫面，來說明兩者之間的差異

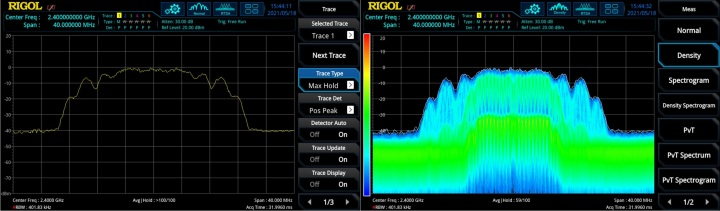

圖2是傳統掃頻單色頻譜和概率密度譜對同一個Wlan信號的分析顯示畫面。我們可以明顯地觀察到，概率密度譜能夠清晰地顯示Wlan信號的上行和下行內容，而傳統頻譜儀只能使用單色軌跡顯示信號的峰值幅度。這是因為概率密度譜采用顏色等級的色溫技術，用顏色表示不同信號出現的頻次和時間信息。
· 首先通過顏色的深淺，來表示信號出現的頻次信息，出現頻次低的事件用較淺的顏色表示，出現頻次高的事件用較深的顏色表示;
· 其次通過對顏色明暗度的調整，來表現信號出現的時間信息，剛剛出現的信號用最高亮度顯示，距離當前時間越久，信號的亮度越低。
相比之下，傳統掃描式頻譜儀由于采用“功率累加”原理，在最大保持跡線中只能顯示能量最高的信號而無法分辨同一頻點或頻段上是否有其他信號存在。
發現隱藏的信號

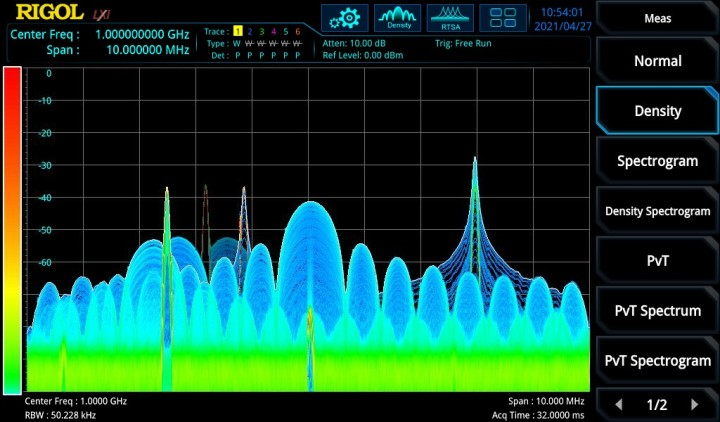

概率密度譜用來檢測很難發現的瞬時信號，或查找隱藏在其他信號頻譜下面的時變小能量信號是非常有效的。
通常藏匿在大信號下面的瞬態小信號是很難被發現的，卻會對信號的質量和安全性造成嚴重的影響。隨著實時頻譜分析儀的出現，即便這個小信號出現時間無規律，信號持續時間很短，利用概率密度譜，這個小信號也能在屏幕中呈現，“雁過留痕”，這為信號的進一步分析和干預提供可能。
分辨同頻信號
當一個頻段中存在多個信號且重疊在一起時，傳統分析儀幾乎不能分開的查看這些信號。顯示屏通常只會顯示每個頻率點上信號能量疊加的結果。

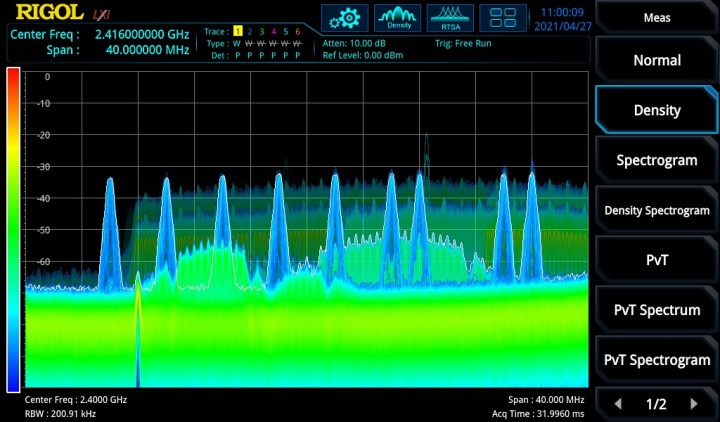

圖4中，2.4GHz頻段下，有WLAN信號，藍牙傳輸信號，同時還有多個重復率低，頻段寬的信號覆蓋整個頻段。傳統的單色掃頻頻譜，當存在多個不同的同頻段信號時很難查看存在哪些信號，甚至根本不能分辨不同的信號。應用概率密度譜，整個問題就很容易解決了。
在兩個隨時間變化的信號重疊時， 概率密度譜可以簡便地顯示不同的信號。在上圖中， 我們可以非常容易地把同一條通道上多個重疊的信號區分開來。信號顏色告訴我們每個信號出現的頻次情況，信號的明暗度告訴我們每個信號出現的時間信息。
另外，我們還可以很容易地分析出，發生頻次低的類似噪聲的寬帶信號干擾了所有其它信號，而且從顯示屏上可以很容易看出哪個信號比干擾信號能量強，哪個信號比干擾信號弱。
觀察擁擠的頻譜

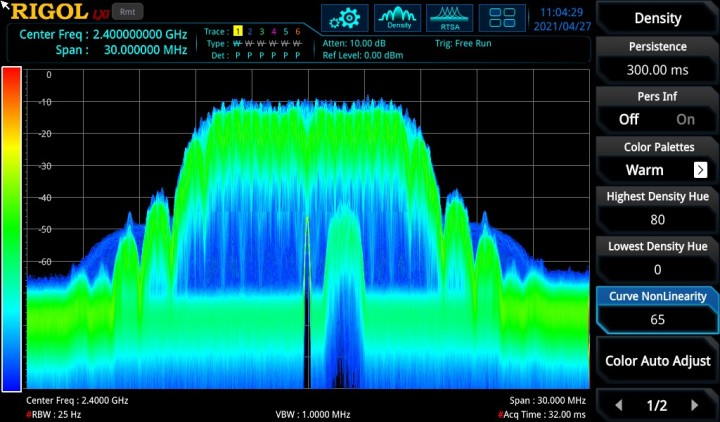

圖5是某些動態變化的信號、瞬態突變信號以及同一頻段范圍內多個信號分時顯示的示例。如果不能有效地查看所有這些信號，我們可能不知道它們是否在有效地分時工作或是否會相互帶來嚴重干擾。
概率密度譜不僅可以幫助我們查看以前無法分開顯示、甚至根本無法顯示的時變RF信號，甚至可以精準分析信號包含的具體信息，即使在其完全重疊時，概率密度譜顯示畫面仍可以分辨和揭示隨時間變化的多個信號的屬性，可以清楚地分辯和查看其發生的幅度和頻率。在傳統單色顯示中，是不可能呈現這種結果的。
