怎么解決示波器兩個通道信號之間互相干擾

　　工程師使用示波器測量開關電源的輸出信號時，經常會發現兩個測量通道的信號相互干擾(串擾)。實際上，通過改變測量方法，可以解決這種困惑。怎么操作呢?

　　一、概述

　　工程師使用示波器測量開關電源的輸出信號時，經常會發現示波器信號互相干擾或兩個測量通道相互干擾(串擾)。這種情況通常與通道隔離、測試方法等因素有關，可以通過一個小實驗進行對比分析。

　　測試原理:通道1測量小信號(100mv/div)，通道2測量大信號(5V/div)，觀察信號的相互影響。

　　首先，使用標準信號源驗證通道隔離度的影響因素。

　　然后用不同的測量方法來驗證串擾的影響因素。

　　二、通道隔離測試

　　如圖1所示，示波器兩個通道輸入的信號直接從信號發生器輸出，可以發現通道2的信號對通道1沒有影響，通道的隔離度較好。當然，通道隔離度指標有更嚴格的測試方法，這里就不做詳細分析了。

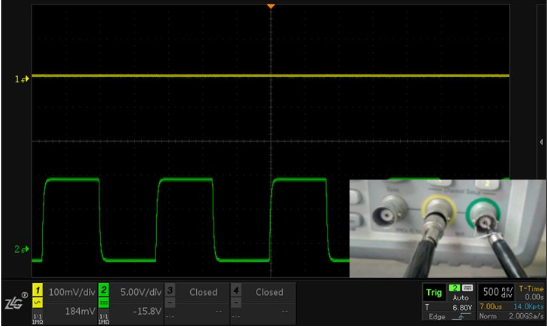

　　圖1 CH1和CH2測量信號發生器的輸出，接地良好

　　第三、測量方法的影響

　　測量方法主要與探頭的使用有關，尤其與探頭的接地方式有關。測量過程如下，記錄該測試模式的串擾:

　　1.通道1的探頭用鱷魚夾接地，通道2閉合(為了證明通道1的原始信號，見圖2)。

　　2.通道1和通道2探頭被鱷魚夾在同一地(串擾很嚴重;參見圖3)。

　　3.通道1和通道2的探針通過鱷魚夾接地(嚴重串擾見圖4)。

　　4.通道1通過彈簧接地，通道2通過鱷魚夾接地(串擾小，圖5);

　　5.通道1和2的探頭接地應分別通過彈簧接地(串擾最小，見圖6)。

　　注：雖然通道1的信號幅度很小，但通過FFT分析仍可定位600K頻率的干擾。

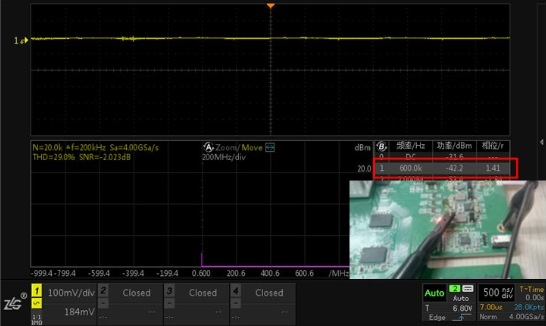

　　圖2 CH1使用箝位來測量功率輸出，CH2懸空

　　圖3 CH1使用箝位測量功率輸出，CH2使用箝位測量電感，單點接地

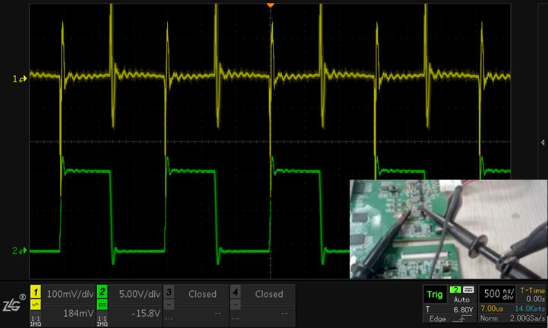

　　圖4 CH1用夾子測量功率輸出，CH2用夾子測量電感，兩者均接地。

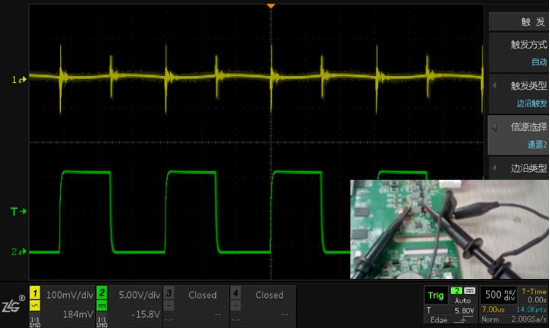

　　圖5 CH1用接地彈簧測量功率輸出，CH2用夾子測量電感，各接地

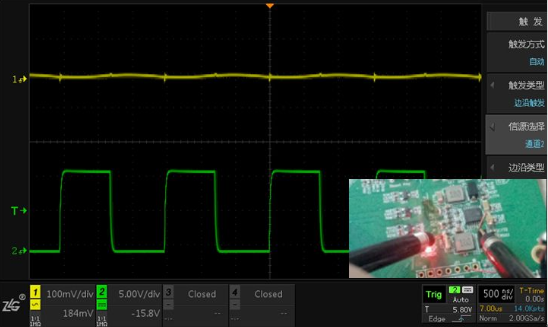

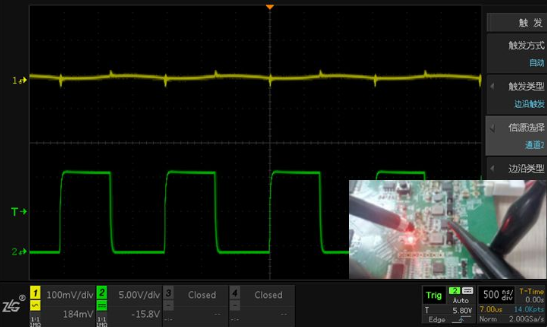

　　圖6 CH1用接地彈簧測量功率輸出，CH2用接地彈簧測量電感，各接地

　　四、總結

　　1.當測量探頭與地線連接良好時，示波器的通道間干擾小;

　　2.干擾來自測試探頭處接地寄生參數的影響，如引線電感;

　　3.同時測量兩個信號時，為了避免接地電路相互干擾，需要單獨接地;

　　4.測量敏感信號時，必要時使用接地彈簧和接口端子。
