航天某所安捷倫83752B掃頻源維修案例

---

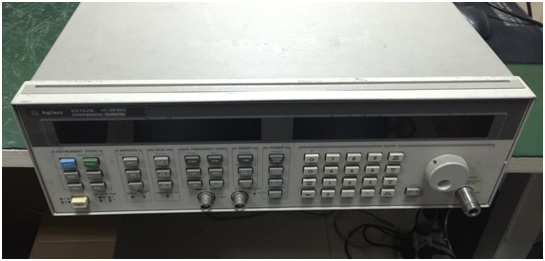

一、儀器型號：Agilent 83752B 20GHz信號發生器；

二、故障描述：儀器通入AC后前面板Standby指示燈不亮，按下POWER鍵不能正常開機，風扇不轉；

三、整機檢測：

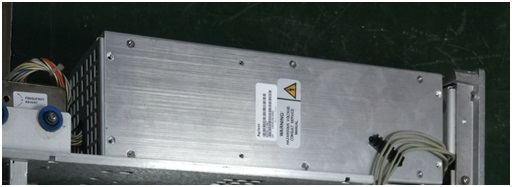

a)檢測電源模塊，工作正常；

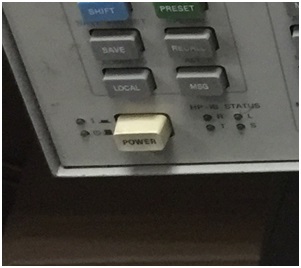

b)檢測前面板POWER按鍵，工作正常；

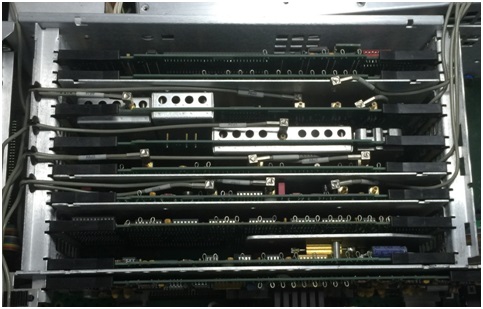

c)將A4至A12板逐塊取下后再開機，發現將A5板取下后設備可以開機，前面板指示燈亮，風扇轉動。故初步判定為A5時鐘信號板故障導致設備不開機。

四、A5故障板檢測：

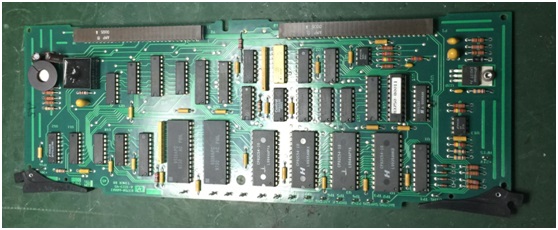

檢測發現，A5板P2-47腳21V_STB信號對地短路，導致整機21V_STB信號被拉低，故設備無法正常啟動；

進一步檢測發現，系關鍵器件擊穿，對地短路，導致A5板P2-47腳21V_STB對地短路。
五、維修：
更換故障器件后，A5板P2-47腳21V_STB信號不再對地短路。將A5板裝回設備內，設備可以正常工作。
六、結論：

修復。
