安捷倫E3631A直流電源維修案例

---

一，儀器型號：安捷倫E3631A直流電源維
二，故障描述：輸出與設定值不符
三，檢測與維修：
檢測： 輸出與設定值不符。
分析判斷：常見故障，屬調整異常導致，須進行初始狀態調整。
維修： 根據用戶手冊校準過程進行校準后，輸出與設定值一致。
整機清灰，清潔外觀。

四、結論：

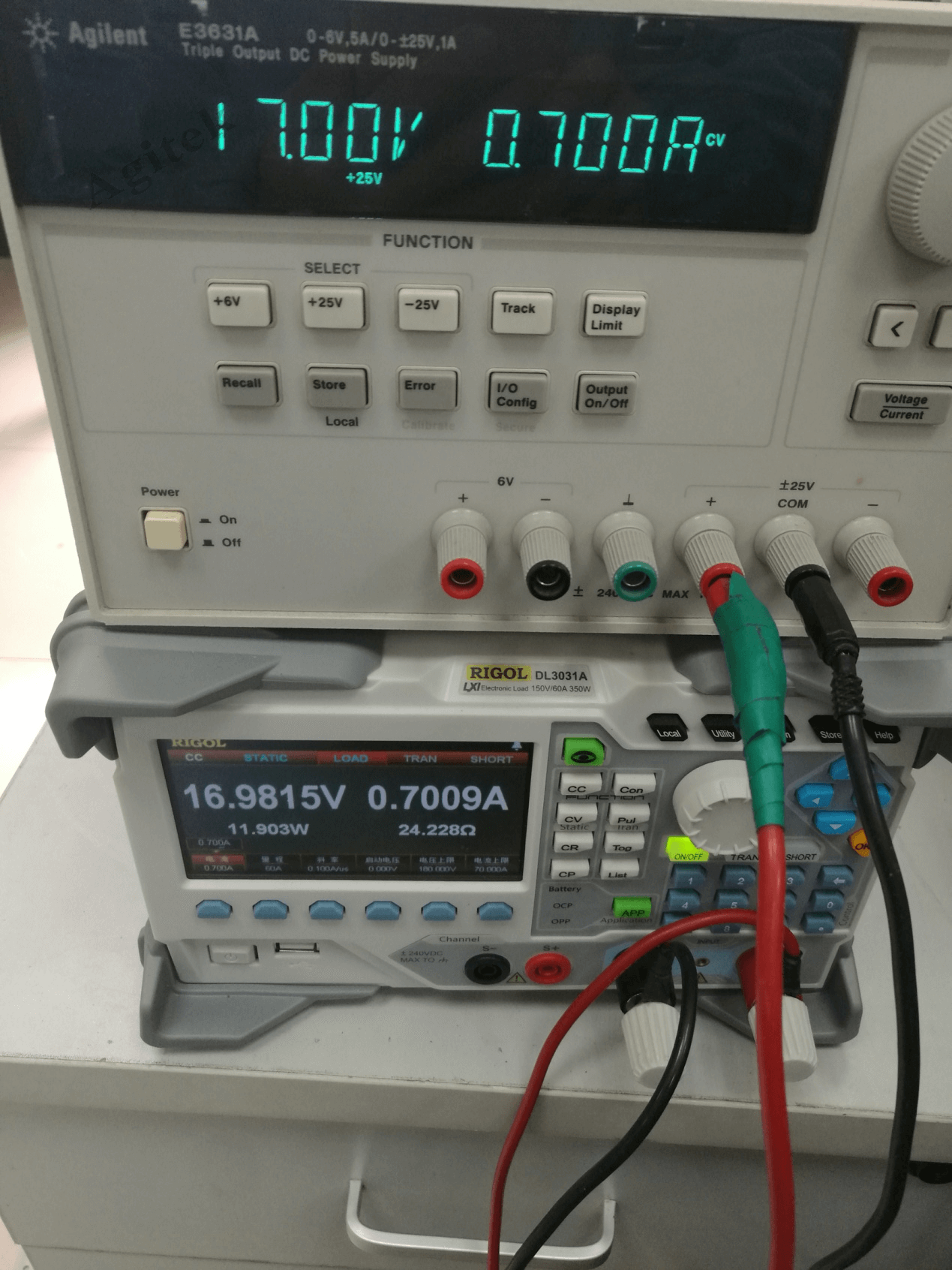

經測試，指標合格，維修完畢。

主要特性與技術指標
額定輸出
輸出 1：0 至 6 V，0 至 5 A
輸出 2：0 至 +25 V，0 至 1 A
輸出 3：0 至 -25 V，0 至 1 A

編程精度（25°C ± 5°C）
電壓：0.05% + 20 mV、0.05% + 20 mV、0.1% + 5 mV
+電流：0.15% + 4 mA、0.15% + 4 mA、0.2% + 10 mA

紋波和噪聲（20 Hz 至 20 MHz）
正常模式電壓：<350 μVrms/ 2 mV p-p、<350 μV rms/2 mV p-p、<350 μV rms/2 mV p-p
正常模式電流：<500 μA rms、<500 μA rms、<2 mA rms
共模電流：<1.5 μA rms、<1.5 μA rms、<1.5 μA rms

讀回精度（25°C ± 5°C）
電壓：0.05% + 10 mV、0.05% + 10 mV、0.1% + 5 mV
電流：0.15% + 4 mA、0.15% + 4 mA、0.2% + 10 mA
