一臺“百病纏身”的TSC5120A相噪測試儀復活記

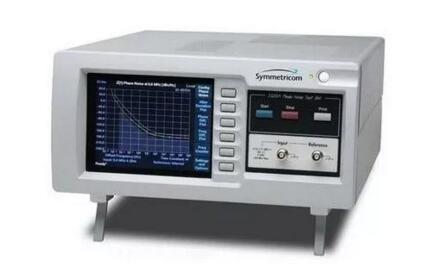

相位噪聲分析儀，美國Symmetricom公司TSC5120A。

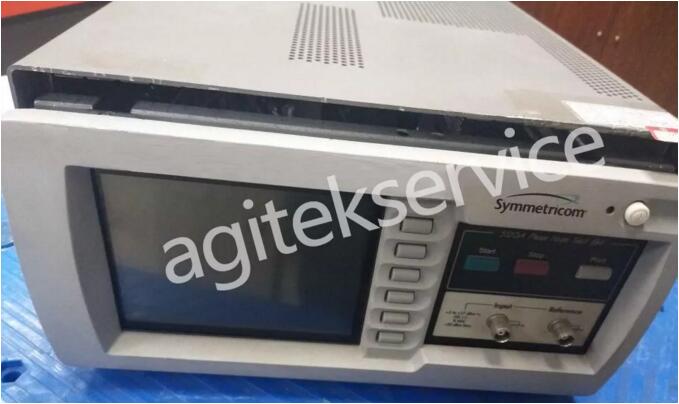

無法開機，其他未知。

客戶表示，該機器在其他多家維修公司（含原廠）處理過，均無法修復。

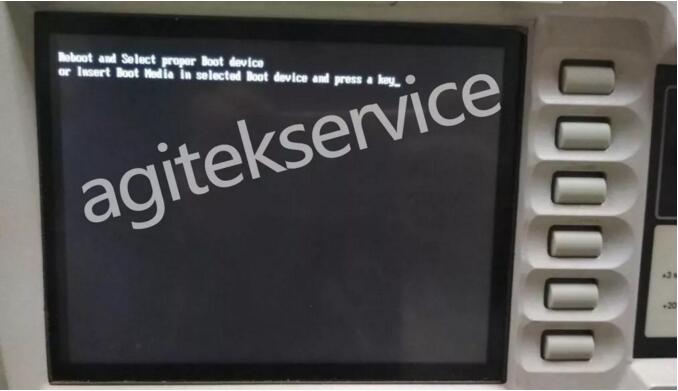

實測可以上電開機，但無法點亮屏幕及引導系統。

該機內部采用了一塊5.25寸通用工業控制計算機，因此，修復該故障不算難事，不在本文描述范圍內。但是，后續的工作幾乎讓人崩潰！

在采用外掛硬盤安裝Windows系統驗證通過后才發現，本機的啟動CF卡上，原本使用的系統及分區格式均與Windows不兼容，無法識別及讀取，眾多通用工具均失效。

由于在新CF卡上安裝Windows系統可以正常運行，可以基本確認計算機硬件系統正常，因此開始查找原CF卡的分區及原系統格式。

這算什么呢，有強大的因特奈特，計算機的事兒都不算事兒，你說呢?

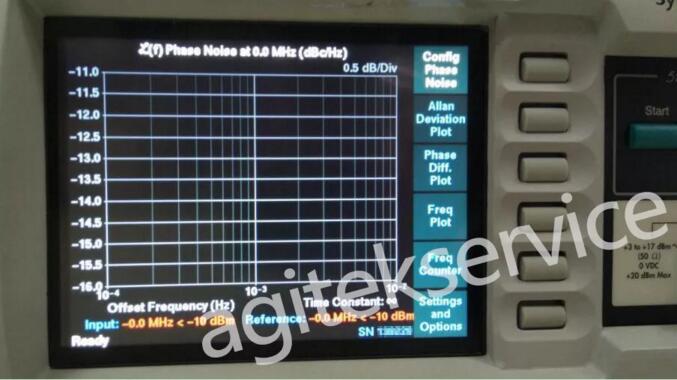

終于可以進入到測試界面了，以為萬事大吉，不成想，噩夢才剛剛開始：不論輸入什么信號，給哪個端子輸，永遠都是這個界面，Input和Reference后面的示值永遠不變！

開始查信號通路及各節點的特征值，均正常！維修陷入了僵局。

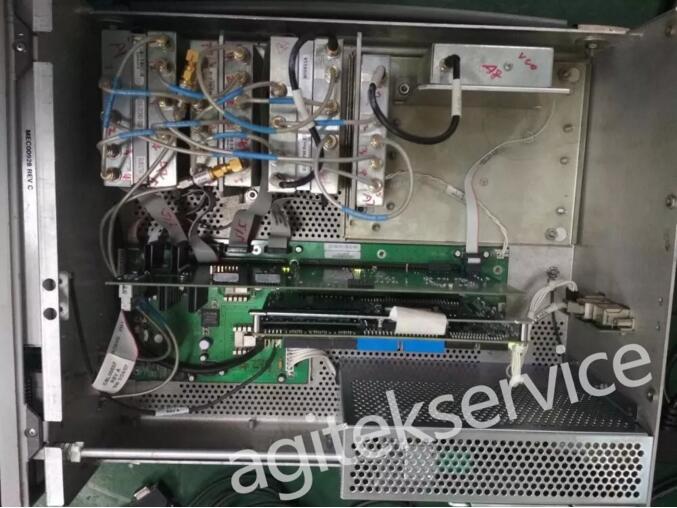

突然想起客戶說的，該機器在其他多家維修公司（含原廠）處理過......，再看一下內部的布局：

各種標識......會接錯線纜嗎？

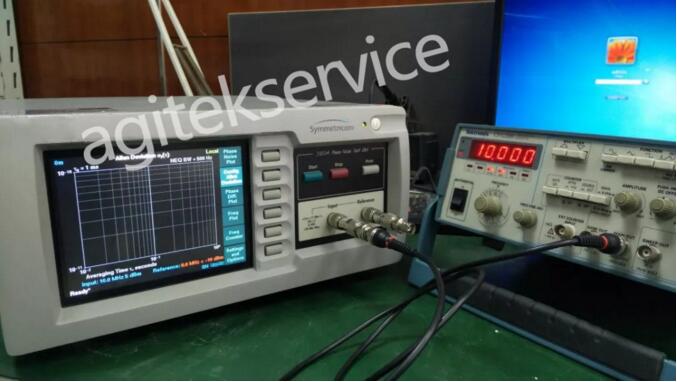

答案是肯定的：經過多種嘗試和梳理，多天的努力，終于正確恢復了連接線，信號測試結果終于出現在了該出現的位置：

進一步測試，發現了個小小的問題：Reference測試的電平比Input的示值大，而且，基本不隨輸入信號的調整變化。小case啦。既然通路模擬信號均正常，而數字化后的顯示不正常，那么故障點顯而易見啦。

輕松搞定后，準備輕松一下。

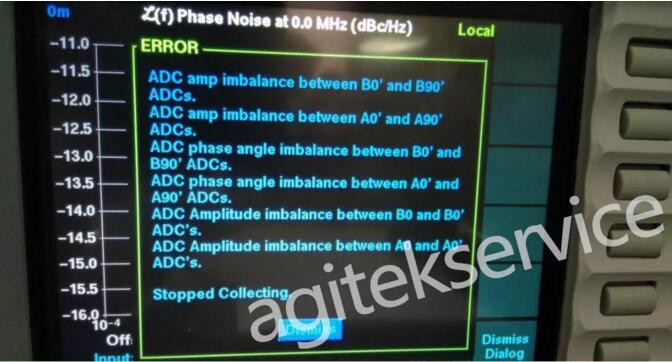

可是，在我們還沒來得及慶祝的時候，緊接著的畫面又再次讓我們已經脆弱的小心靈蒙上了不祥的陰影......&^%$#@*（此處省略N多個表達當時心情的文字）

在輸入信號特征值均能準確測量并顯示的情況下，這些問題是因為什么呢？

看著滿屏的各種ADC，那就還是拿ADC開刀吧。

各種對比、測試、在各種不可能測試的位置設置連接線，更換了多個值得懷疑的器件，保證了所有對比點的參數均準確無誤，但是，這個屏幕卻頑固的一直保持了下來，維修再次陷入了僵局......

實在走投無路的時候，又想起了客戶的話：該機器在其他多家維修公司（含原廠）處理過。

我們所有的維修均建立在器件原值、原型號、原位置替換的基礎上，會有器件安裝錯誤的情況發生嗎？原位的器件裝錯了、裝錯了、錯了......

這可能嗎？太離譜了吧！神啊，原諒我吧，我只能這么想了：既然線纜都能接錯，還有什么不可能！

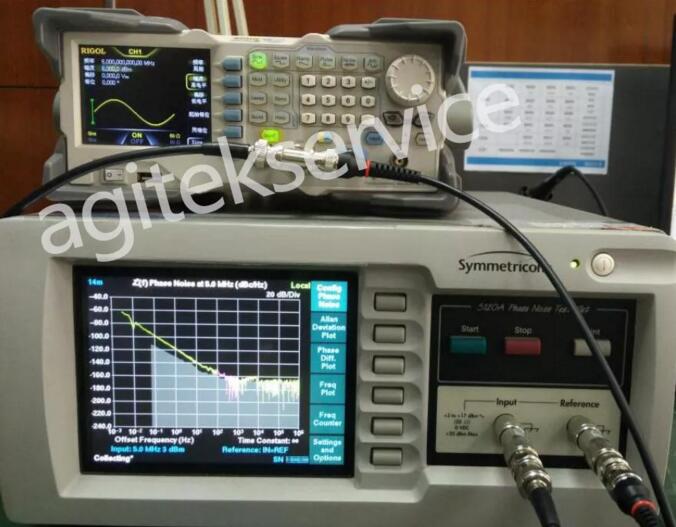

又是一通對各模塊功能的測試與分析，功夫不負有心人，終于確認了故障點，消滅了霸屏多日的錯誤信息，久違了的相噪測試的曲線畫面出現在了面前：

通過艱苦的努力，終于完成了維修。回過頭來看，實際上最初可能是有包括系統軟、硬件以及ADC的問題，可以認為是比較復雜的綜合性故障，但是相比人為的因素，在缺少相關技術資料的情況下，幾乎是無解的。

因此，維修時還是要謹慎選擇維修公司，否則，可能讓一個原本并不嚴重的故障儀器真正的變成報廢機。
