安捷倫信號發生器E8257D無法開機檢修過程

---

信號發生器是一種能提供各種頻率、波形和輸出電平電信號的設備。信號發生器作為電子工程師常用的儀器之一，它的價格會并不會比示波器便宜，一臺信號發生器從幾千到幾十萬不等，尤其是高端的信號發生器，工程師在使用時也會小心翼翼，萬一出現一丟丟故障搞壞了那可不是一兩千就能解決問題的。
近期，安泰測試維修中心接修一臺是德科技信號源E8257D，我們一起看看這昂貴儀器內部的構造情況：

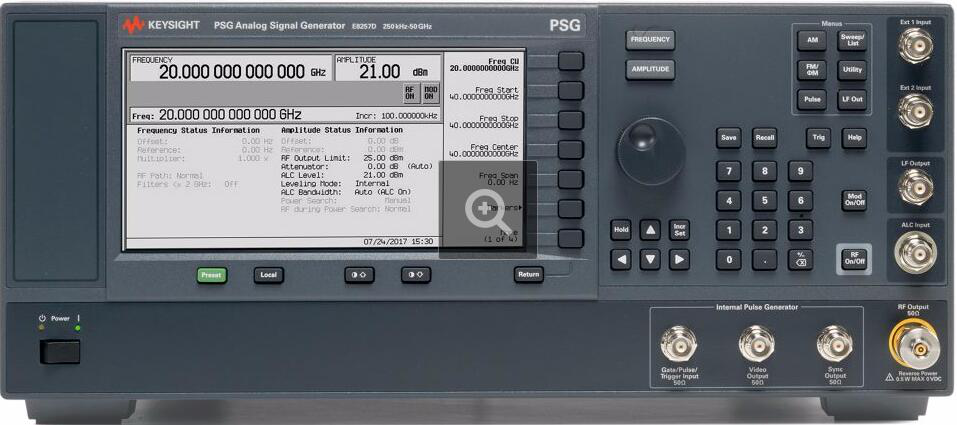

首先，我們看看E8257D的儀器外觀，
看到這面板上的英文按鍵以及眾多接口很多人會覺得好復雜，這些都是干啥用的呢？對于經常使用的人而言這簡直就是小菜一碟有啥難的，但是對于新手而言還是有一定的難度，這些按鈕看上去的確是有些復雜難記，當然有了使用說明書就不會那么束手無策了。如下圖：

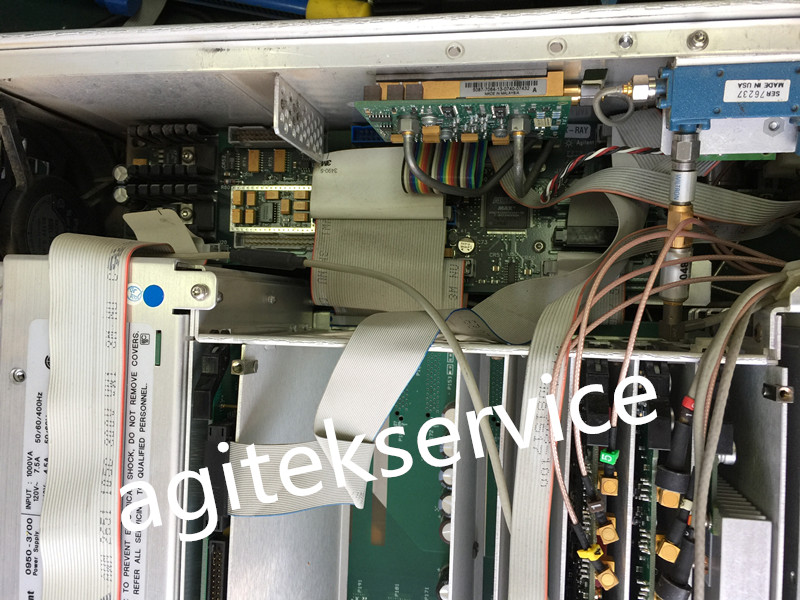

對于這么昂貴的儀器相信大家都跟我一樣好奇他的里面到底是什么樣的，竟然這么貴，下面我們一起跟著安泰頻譜儀維修中心華工打開儀器看看內部構造：
看看內部的走線以及電路板主板的構造，它也是對得起這么昂貴的價格了，那么一旦有故障了維修的價位也不會太便宜，下面看看我們接修的這臺儀器的故障原因；

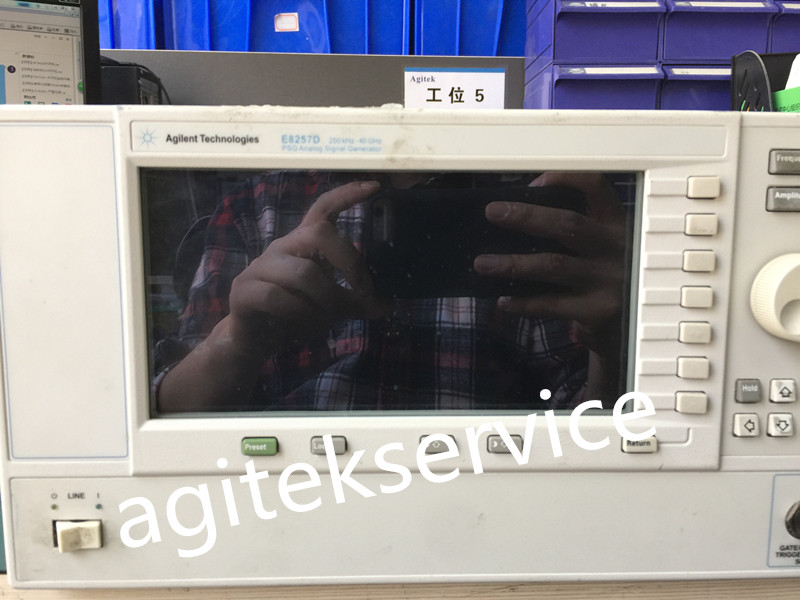

客戶送修時報修的故障現象是接通電源后無法正常開機如下圖：

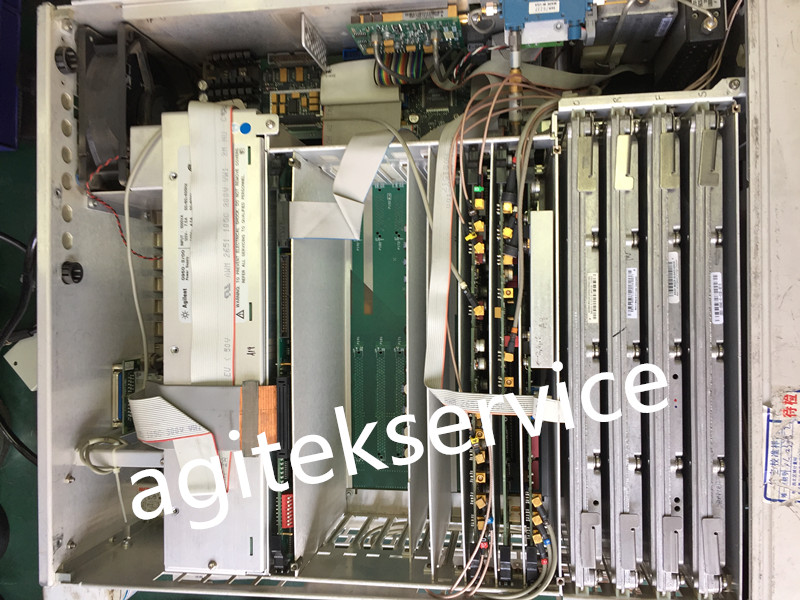

一般造成無法開機的原因無非就是電源板或者主辦的問題，那么遇到這個問題就必須得動“大手術”了，必須要將儀器打開檢查內部才能找到問題所在，下面打開儀器看看：
工程師從主板、電源板、各個電阻電容、風扇等等各個部件進行逐一排查：
最終發現是由于抓板上的某個模塊有問題導致的開機報錯，找到問題所在下面就好辦了呀，我們開始找相關配件更換調試儀器，離成功也就不遠了。終于不負有心人，儀器修復了我們也可以給客戶一個交代，讓它又繼續回到工作崗位。
以上儀器維修詳情由安泰測試信號發生器維修中心整理發布，更多有關安捷倫儀器維修知識歡迎訪問安泰測試網（www.nfrol.com）
