吉時利數字源表2440維修案例分享
作者：admin
更新時間：2019-01-16
點擊數：
吉時利數字源表是一種5合1工具。它外觀緊湊，同時融合了數字萬用表 (DMM)、電源、電流源、電子負載和脈沖發生器的實用功能。今天就給大家分享一則關于吉時利數字源表2440維修的案例。
一、儀器型號：KEITHLEY2440

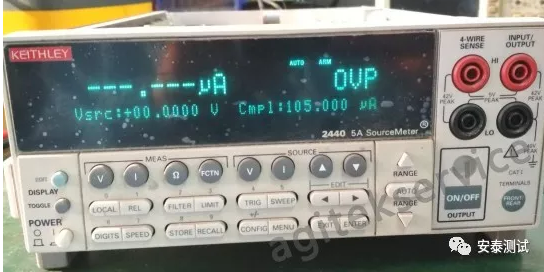

二、儀器故障：開機后打開輸出顯示OVP，沒有輸出。如下圖：
三、故障分析：儀器可以正常操作，但是無輸出。所以先排查源輸出模塊。
四、維修與處理：
內部照片

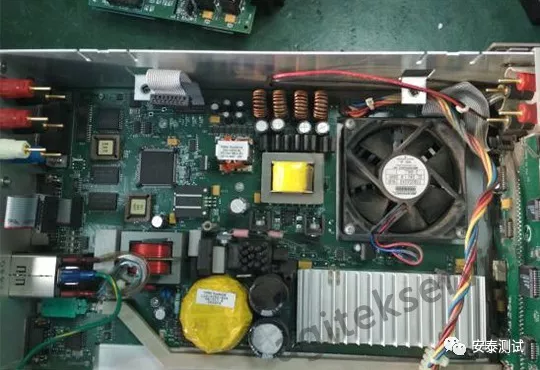

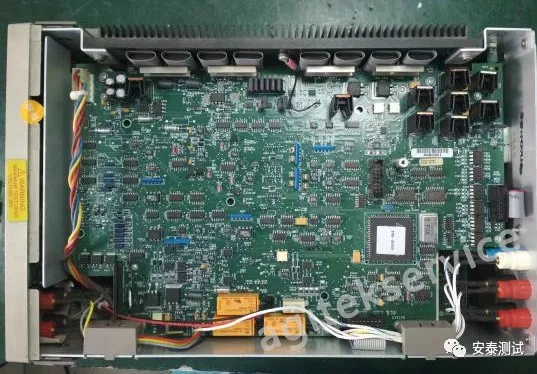

1.主板：

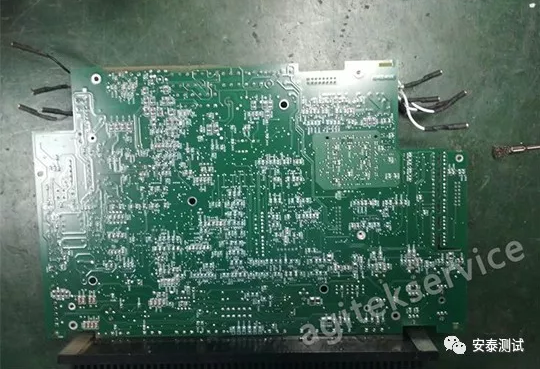

2. 電源以及數字板：
更換排查到的壞件，裝機測試。先測試電壓源輸出情況。

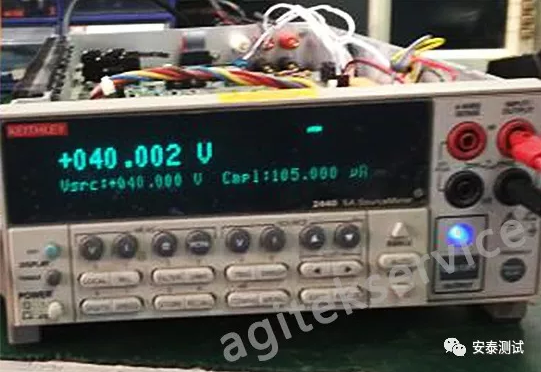

電壓源輸出正常，再看看電流源。

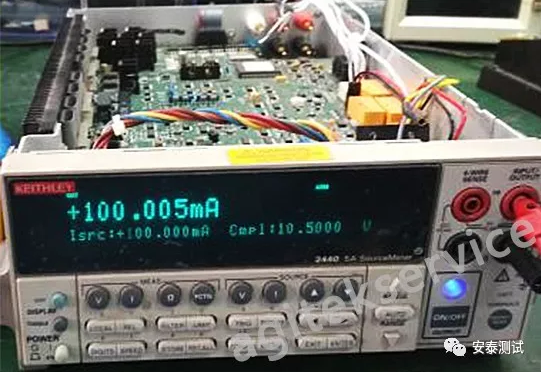

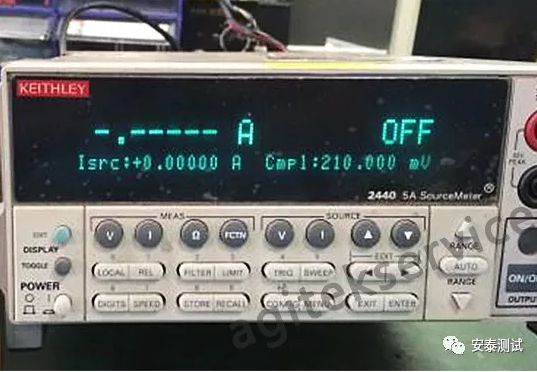

從10uA-1A檔位均正常。唯獨5A檔位輸出異常，未打開輸出便有大約6.85A的大電流，5A檔位徹底不受控。如下圖：
分析電流源各檔位間關系，測試出異常點。更換所有壞件，再校準儀器。輸出正常。

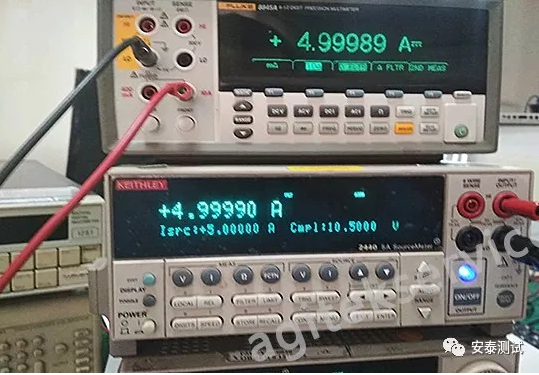

五、維修結果：修復完成，可正常使用。
吉時利維修
吉時利多用表維修、數采維修、電源維修、源表維修、參數調整、專業調整檢測軟件。
吉時利多用表可維修型號：
2400系列：
2400、2401、2410、2420、2440、2450、2460、2461；
SMU 2600B系列：
2601B、2602B、2604B、2606B、2611B、2612B、2614B、2634B、2635B、2636B等吉時利系列儀器。

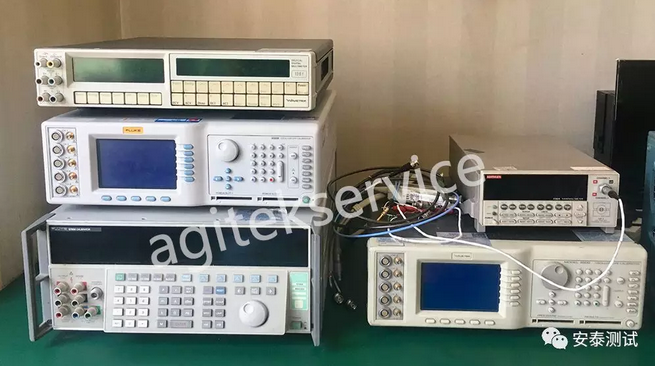

我們的高精度檢測設備：2182A納伏表、8位半表1281、5700A校準源。
