Agitek分享哈爾濱某高校維修安捷倫頻譜分析儀N9000A案例

近期哈爾濱某高校送修一臺安捷倫頻譜分析儀N9000A，客戶報修頻譜儀故障為通電無反應，無法正常開機。下面分享西安安泰安捷倫儀器維修小組工程師維修安捷倫頻譜分析儀N9000A的詳細過程。

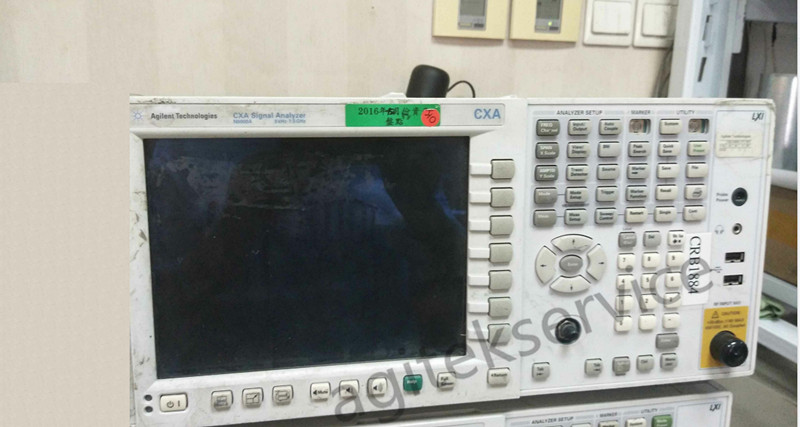

一、型號：安捷倫頻譜分析儀N9000A

二、安捷倫頻譜分析儀N9000A指標介紹：

N9000A頻譜分析儀是一款用于基本信號表征的通用經濟型工具，有9 kHz – 3GHz或 7.5 GHz兩種選擇。它具有豐富的頻譜測試功能和信號分析能力，測試速度快，靈活性高，擴展性強。能從多方面幫助您加快產品的測試與開發：降低成本、提高吞吐量和增強設計功能等。

頻率范圍：9 kHz至 3或 7.5 GHz

內部前置放大器選件：高達 7.5 GHz

顯示平均噪聲電平(DANL)：-142 dBm，-161 dBm(放大器開)
      標準的功率套件：信道功率，占用帶寬，鄰道功率比ACPR、CCDF互補累積分布函數、頻譜輻射模板SEM、突發信號功率測量、雜散測量
      基本的 EMI預測試功能

三、故障描述：儀器通電后無法正常開機。

四、檢測與維修：

1. 通電試驗，開關鍵處的指示燈橙色的亮，按該按鍵開機，應綠燈亮。按鍵后，綠燈未點亮。可知，主電源工作異常。

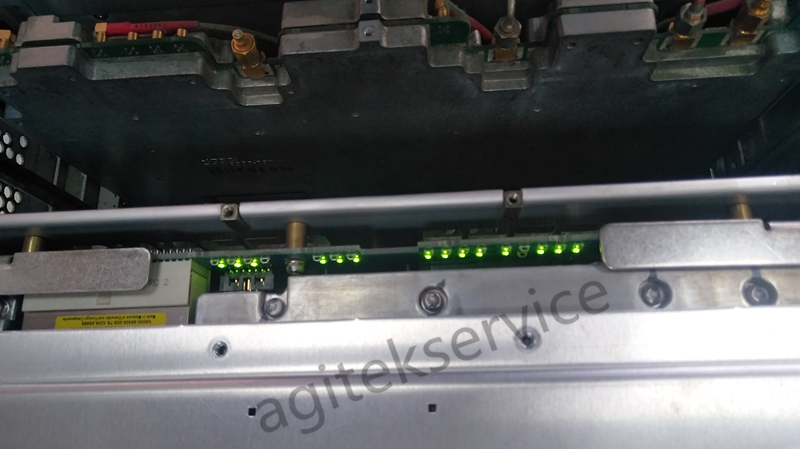

2. 拆機檢測電源，并做相應測量，PWM部分異常，經詳細測試，為某控制芯片工作異常，導致電壓無正確輸出。

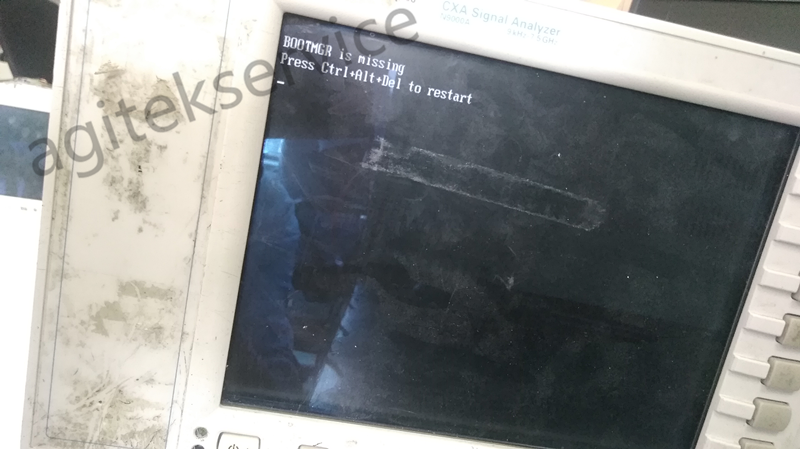

3.  解決電源問題后試驗開機，結果又提示系統故障，無法進入操作系統。修復操作系統。

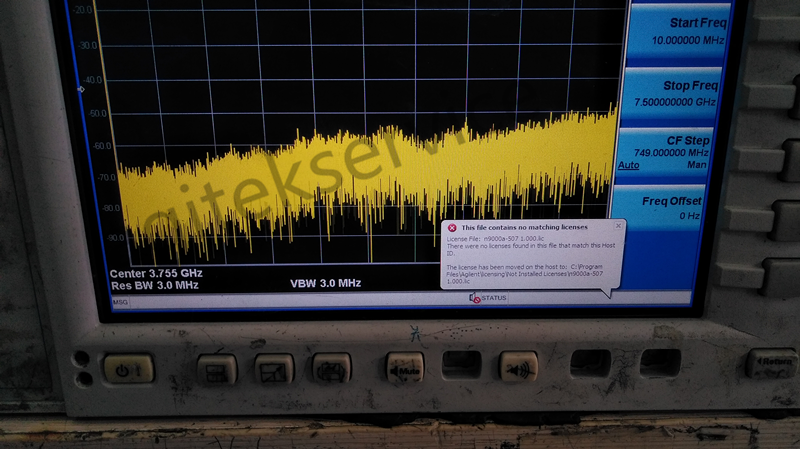

4.  系統修復完成，開機到達頻譜儀軟件界面，順利進入軟件，再提示建議升級固件，按要求升級固件。

5.  升級固件完成，并測量指標。檢測結果為合格。

6.  整機清灰,清潔外觀; 指標合格，維修完畢。故障已修復完成，可正常使用。

安泰測試可以維修以下頻譜儀常見故障現象：

不開機，開機無顯示，反復重啟或死機，開機報錯，自檢報錯，按鍵不靈貨失靈，

GPIB通訊不良，無法進入系統，花屏，屏幕拖屏，頻率失鎖，頻率接收低，功率不對等……

除此之外我們還可維修的有：

示波器、頻譜分析儀、信號發生器、網絡分析儀、數彩與數字多用表、電源與負載、熱像儀、附件類及其他電測儀器。

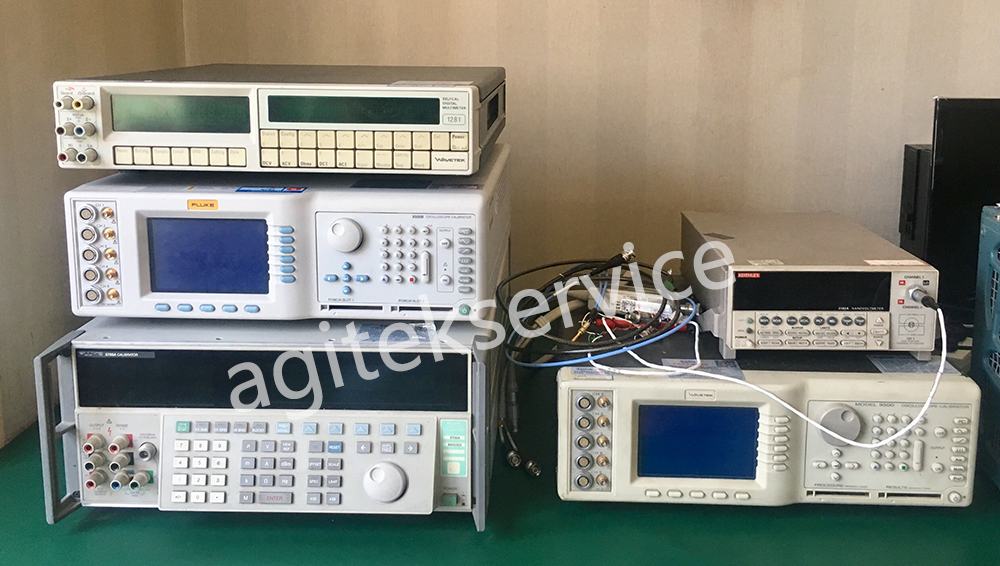

我們擁有高精度檢測設備：2182A納伏表，8位半表1281，5700A校準源等，為客戶提供芯片級維修，低于原廠一半價格維修，幫助客戶節省高達60%的維修費用。
