泰克示波器MDO3014故障維修案例分享

近期有客戶送修一臺泰克示波器MDO3014，反饋示波器通道3有故障，希望我們能夠盡快維修。具體維修過程如下：

一、儀器型號：

泰克示波器MDO3014

二、儀器主要參數：

混合域示波器，4個模擬通道（100MHz），1個RF通道（9kHz～100MHz），采樣率2.5GS/s，記錄長度10M點，可選配16通道邏輯分析儀、任意波函數發生器、協議分析、數字電壓表組成六合一儀器。

三、故障現象：

示波器通道3有故障

四、檢測維修

首先對儀器進行外觀檢測，儀器外觀完好無缺損。接下來根據客戶描述故障進行相應檢測。

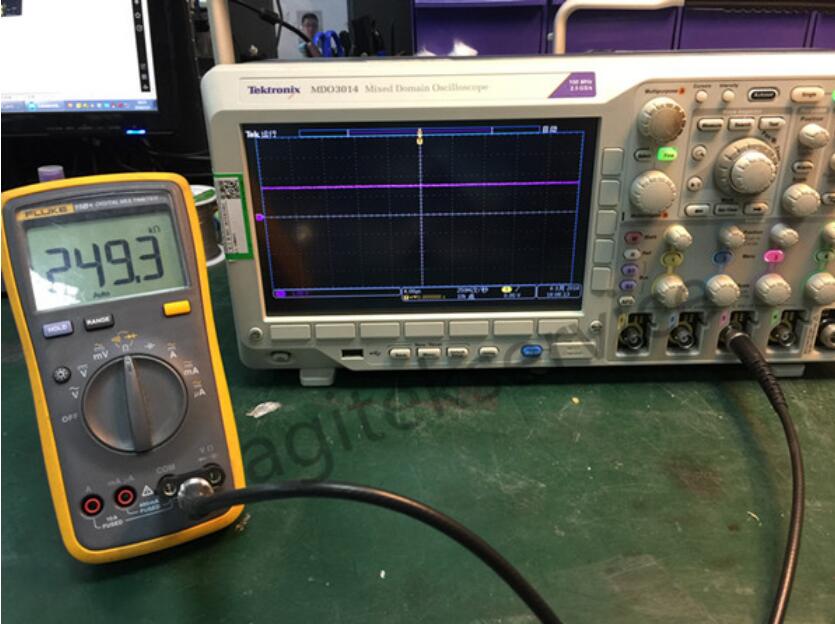

客戶反饋CH3有問題那就著重檢測通道3的問題，經過檢測發現CH3 1MΩ阻抗只有249.3K。如下圖：

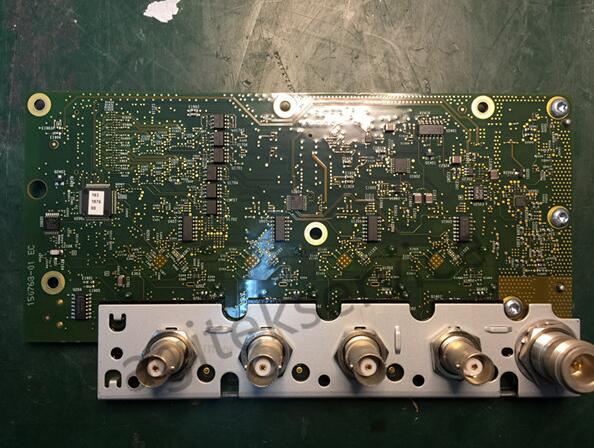

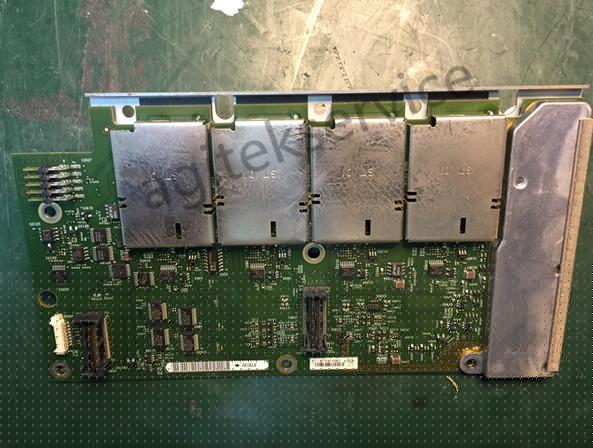

經過對比后懷疑通道模塊損壞。拆機查看，確實是3通道部分模塊損壞，更換損壞模塊過程中還發現更重要的一個問題，那就是通道內部部件出現鼓包、模塊氣泡現象，損壞嚴重才導致通道阻抗異常。如下圖：

找到問題接下來維修就很簡單了，整體更換檢測出來的損壞組件，維修調整檢測儀器；自檢自校準通過，儀器正常。

清潔保養儀器，檢測后儀器一切功能正常，儀器維修結束，通知客戶取機。
