吉時利源表2611B維修案例分享——Agitek

吉時利源表廣泛應用教育/科研/產業等領域，可精確地發起電壓或電流以及同時測量電壓和/或電流，在緊湊型外形中的一臺緊閉同步儀器兼具以下五大儀器的有用功能：數字萬用表 (DMM)、電源、實際電流源、電子負載和脈沖發生器，因此備受客戶青睞。

近期，某客戶送修一臺吉時利源表2611B，反饋故障為開機報錯，下面跟著安泰維修工程師李工一起看看是如何檢修的：

一、型號：2611B

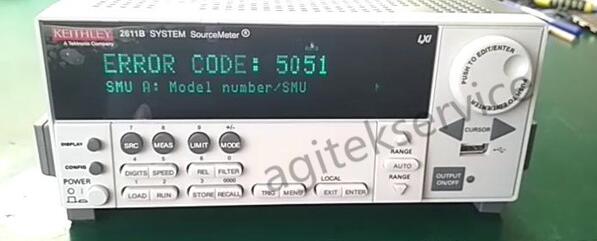

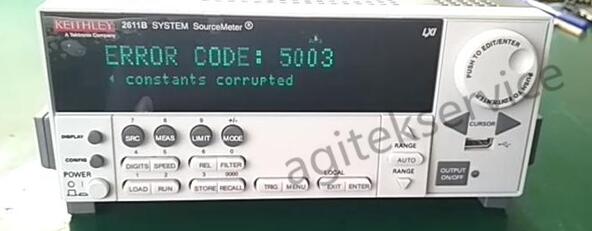

二、故障：開機報錯，代碼500150035051，無輸出。

三、分析、測試與判斷：5001報錯屬于致命錯誤，報錯內容為SMU無反應。先嘗試“救活”該模塊。

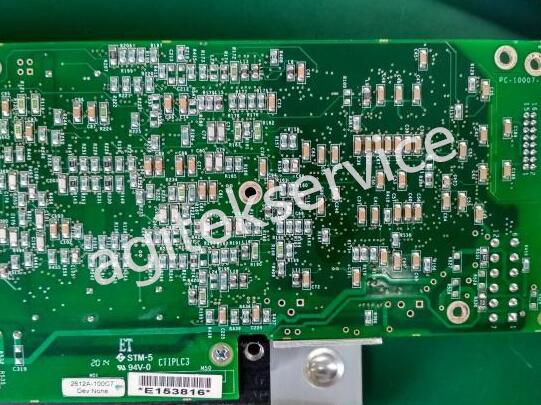

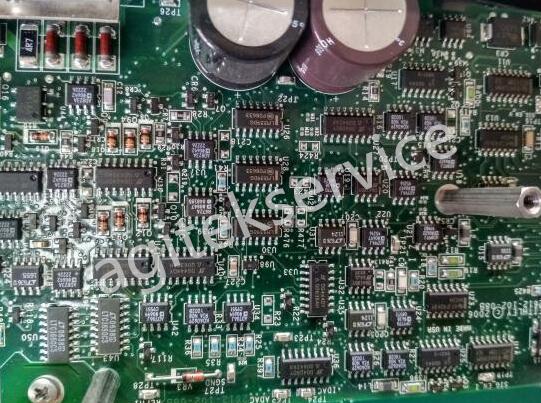

四、內部照片：

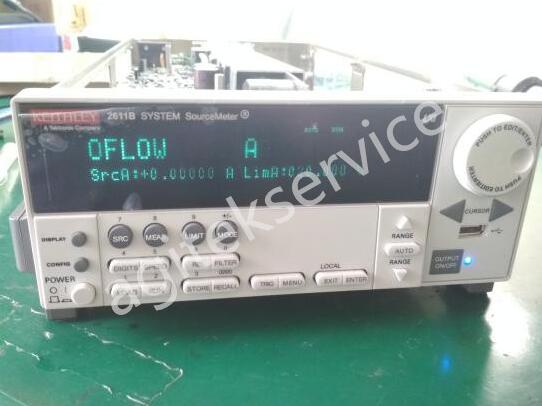

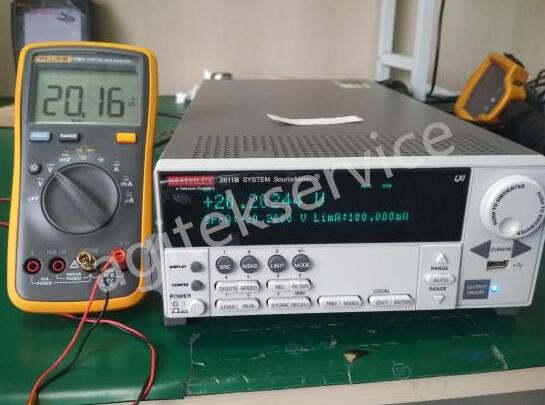

1、多次排查、更換相應損壞器件，報錯已消除。可以正常識別SMU。接下來測試主要功能;電壓源輸出正常，但電流源功能異常，如下圖：

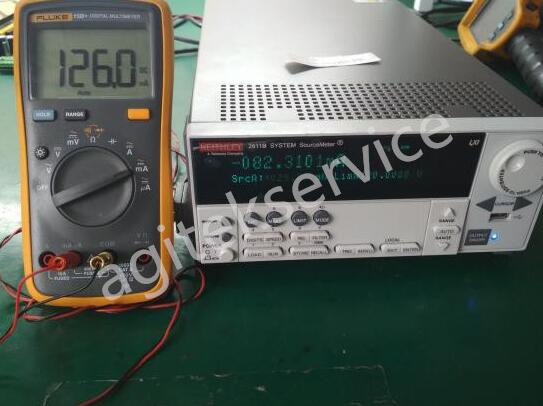

2、排查相關單元電路器件，發現大量失效器件。更換后測試電流源所有量程輸出情況，100mA檔位正向電流輸出異常。設置輸出+29mA電流，實際輸出+126mA，DMM顯示為-82.3101mA。

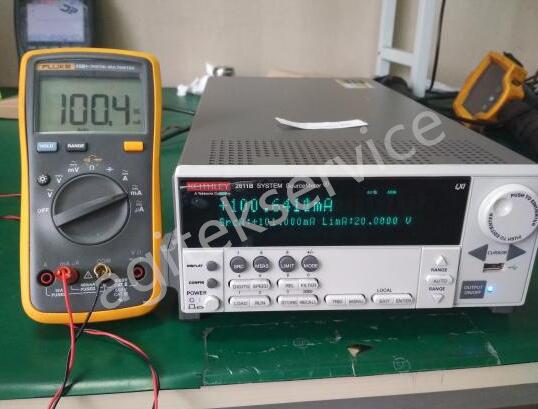

3、再次排查相關單元電路，發現性能下降的器件，更換后輸出正常。

五、維修結果：修復。
