泰克示波器TDS7254觸發故障維修案例分享-Agitek

泰克示波器作為電子工程師常用的電測儀器之一，以其優異的品質獲得客戶的青睞。但任何儀器使用久了難免會“生病”，今天安泰測試就給大家分享一例：泰克示波器TDS7254觸發故障維修案例分享。

一、儀器型號：
    泰克示波器TDS7254

二、故障現象：

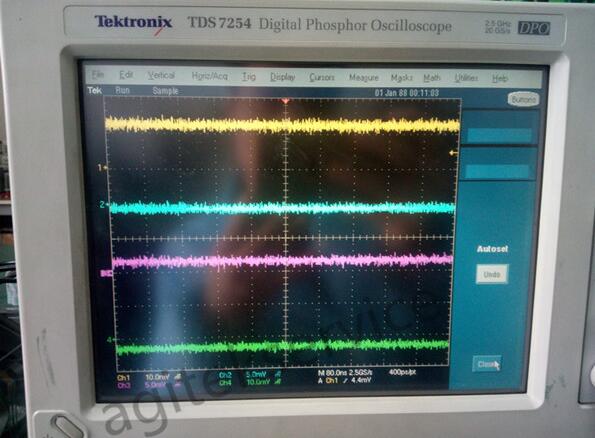

    客戶報稱，泰克示波器TDS7254開機后自檢報錯531，通道1和通道2信號鎖不住。

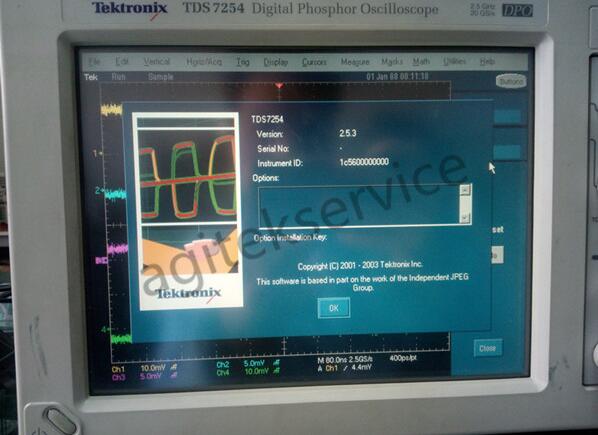

首先開機檢測儀器確認儀器故障現象是否與客戶報修故障一致。拿到儀器后首先檢查儀器外觀，發現儀器缺四個支撐腳，右下角機殼有凹陷，缺螺絲N個（儀器可能被拆機過）。開機檢測后發現故障現象與客戶報修故障一致CH1/2觸發不住，CH3/4偶爾也觸發不住。自檢報錯531，SPC失敗。軟件上沒顯示序列號，無采集板驅動。

儀器出現以上故障現象接下來繼續排查，儀器SPC無法通過證明儀器確實存在故障。拆機逐一排查主板、采集板各個模塊是否存在損壞現象。最終經過排查發現儀器內部泰克專用芯片損壞，導致儀器故障。隨后聯系原廠采購損壞組件更換后儀器修復。

安泰測試可維修示波器故障：
1、電源故障：不能開機；
2、通道故障：輸入阻抗異常；無基線；無信號；帶寬不足；
3、顯示故障：花屏；黑屏；
4、按鍵故障：按鍵無反應；調節旋鈕無響應；
5、接口故障：不認存儲介質；不能與控制系統聯機；
6、其他使用問題等。

安泰測試專業承接泰克示波器維修，檢測速度快，配件齊全，維修周期短，主修泰克示波器全系列示波器，西安市內免費上門取送貨，免費檢測儀器故障，如果你有泰克示波器或者其他電測儀器需要維修，歡迎咨詢安泰測試www.nfrol.com。
