泰克示波器在嵌入式系統設計調試領域的應用
泰克示波器一直備受廣大電子工程師的青睞，能夠幫助工程師們快速進行測試，出色完成測試項目。泰克擁有全面的數字示波器系列、基礎示波器、混合域示波器和高性能示波器，幫助客戶完成不同的測試項目。今天安泰測試就給大家分享一下泰克示波器泰克示波器在嵌入式系統設計調試領域的應用。
嵌入式系統無處不在，我們的日常生活都離不開含有嵌入式系統的產品，汽車，電視，電腦，空調，手機，MP3,咖啡機，電子琴等等。嵌入式系統設計的構成基本上包含以下幾個部分：A/D,D/A,FPGA,閃存，CPU,電源，串行和并行總線等。每一個做含有嵌入式系統產品的電子工程師，在面對當前電子產品日新月異的更新速度，和產品中大量的不同功能的嵌入式系統，面臨著極大的挑戰：
模擬信號和數字信號調試并存
在系統中除了需要測試模擬信號，還需要測試高速的數字信號
毛刺是模擬信號檢測的難點，很難觸發和采集
需要監測系統中地址總線和多條串、并行總線，并追蹤硬件中的代碼執行工作
多路模擬和數字信號的時序關系檢測
由于系統極限、端接不當或串擾等原因導致的建立 / 保持時間違規
如何連接測試工具和被測設備
大量的采集信號需要更長的捕獲時間
FPGA 設計調試的挑戰

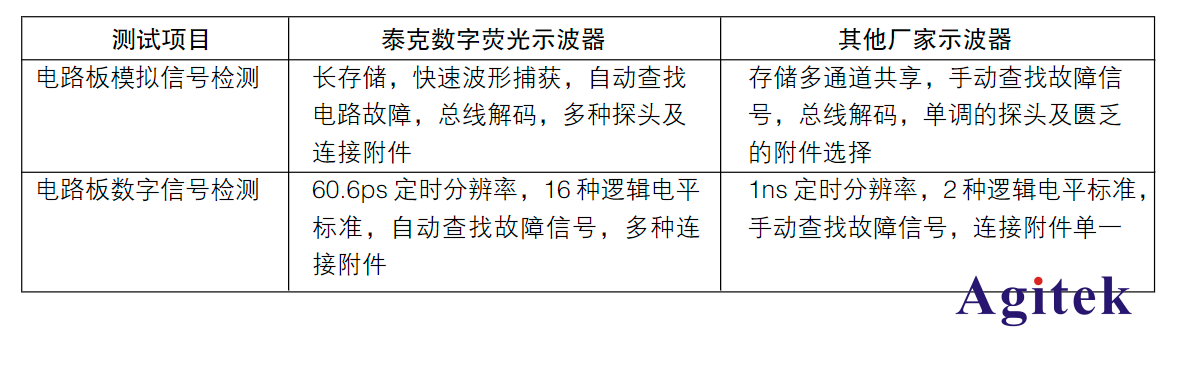

泰克公司是模擬和數字電路測試領域的專家，功能強大的第三代混合信號示波器是嵌入式系統調試最好的工具。
混合信號，數字熒光，長存儲，波形導航的完美結合，幫助工程師在最短的時間內發現系統中可能存在的問題。
- 快速的波形捕獲率，能夠迅速找到難檢毛刺和其它瞬態事件。
-數字通道高達16.5GSa/s高采樣率實現60.6ps定時分辨率，能夠精細地分辨多路數字信號之間的時序關系，并解析出毛刺信號。
-每通道獨立工作的長存儲，在同時觀測多路復雜信號時不受影響。使工程師能夠在觀測完整多幀信號的同時，解析每一個波形的細節。

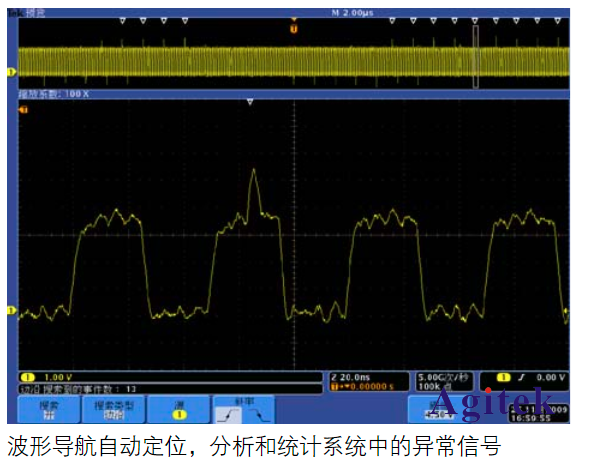

- 獨有的信號分析管理工具WaveInspector波形導航為長存儲的示波器提供了查看，定位和分析的工具，提高用戶查找和分析電路故障的效率。

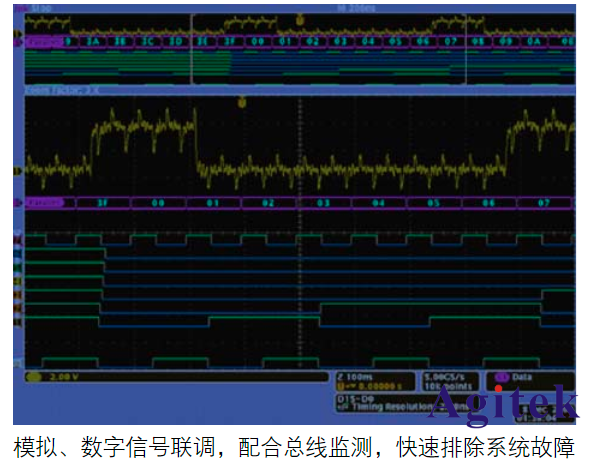

- 總線解碼功能，使工程師從繁重的手工解碼工作中解放出來，通過總線上地址和數據的監測找到電路工作異常的原因。
- 支持多種串行總線和并行總線。
- 自定義位速率;搜索，觸發特定的地址和數據，及不同的幀類型，大大提高了的效率。

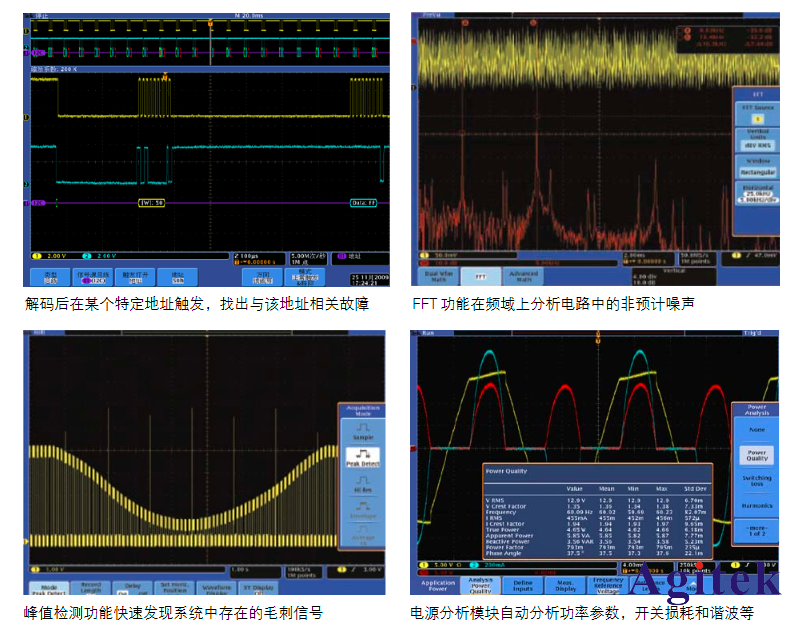

FFT 功能用 1M 點精確分析電路中的噪聲。
泰克示波器電源分析模塊為功率部件調試提供有效工具。
FPGAView+混合信號示波器，用外部調試的方法實時調試 FPGA。
典型配置：MSO4000 或 MSO3000 系列 + 總線解碼模塊 + 電源分析模塊 +TDP0500
1、 串行總線解碼支持：USB,I2C,SPI,RS232,CAN, LIN, FlexRay,I2S,LJ,RJ,TDM
2、 功率器件的測試需要增加電源分析模塊和相關探頭
3、 TDP0500 差分探頭DC-500MHz帶寬，42V有效值，做浮地電信號測試
以上就是泰克示波器在嵌入式系統設計調試領域的應用的介紹，更多關于泰克示波器的應用方案歡迎咨詢安泰測試，安泰測試已為中國各大高校、研究所、企業提供專業的示波器選型、示波器方案。歡迎登錄官網www.nfrol.com
