一文看懂泰克示波器、頻譜分析儀、網分、邏輯分析儀的區別是什么

　 本文為大家介紹一下在測量中經常會使用到的測量儀器，如果你是新手工程師，或者是測量儀器發燒友，那這一片文章幫你看懂泰克示波器、頻譜分析儀、網分、邏輯分析儀的區別是什么

    泰克示波器:

    對于如今的模擬和數字電路來說，示波器是進行電壓和定時測量的重要工具。示波器這一測量工具也是在各個電路實驗中用來測試和驗證實驗作業及設計的最常用儀器。什么是示波器?示波器是一種電子測量儀器，可以在無干擾的情況下監控輸入信號，隨后以圖形方式采用簡單的電壓與時間格式顯示這些信號。請注意，所有的數字實時示波器基本上只有DSO和MSO之分。其它的叫法都是在這兩種示波器的基礎上增加某些功能而已。今天的 DSO 和 泰克示波器MSO系列 可以捕獲并顯示重復信號或單沖信號，它們通常包括一系列自動測量和分析功能。下圖是數字示波器體系結構圖。

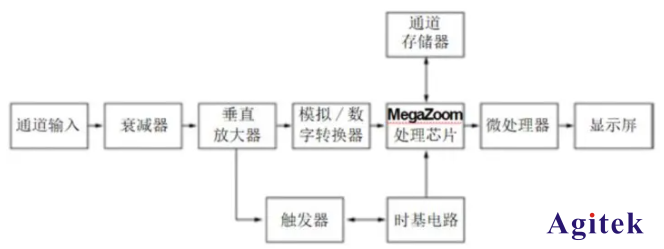

　　數字示波器體系結構圖

　　· 頻譜分析儀：

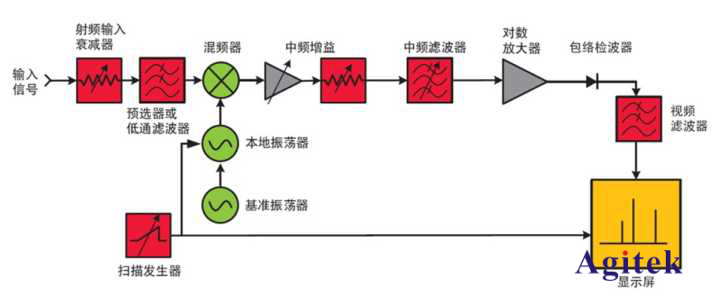

         頻譜儀主要測量儀器的整個頻率范圍內輸入信號幅度隨頻率進行變化的情況。其最主要的用途是測量已知和未知信號的頻譜功率。參加下圖： 典型頻譜分析儀的結構框圖

　　典型頻譜分析儀的結構框圖

　　· 網絡分析儀：

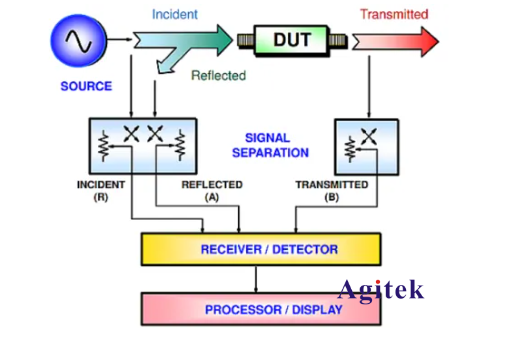

          可用于表征射頻(RF)器件。盡管最初只是測量 S 參數，但為了優于被測器件，現在的網絡分析儀已經高度集成，并且非常先進。射頻電路需要獨特的測試方法。在高頻內很難直接測量電壓和電流，因此在測量高頻器件時，必須通過它們對射頻信號的響應情況來對其進行表征。網絡分析儀可將已知信號發送到器件、然后對輸入信號和輸出信號進行定比測量，以此來實現對器件的表征。大多數網絡分析儀都是矢量網絡分析儀——可以同時測量幅度和相位。矢量網絡分析儀是用途極廣的一類儀器，它們可以表征 S 參數、匹配復數阻抗、以及進行時域測量等。這個測量示例的高級框圖顯示，有一個正向發送的信號通過被測器件的輸入端到達了輸出端。從器件的輸入端到輸出端的測量被稱為正向測量。網絡分析儀的接收端可以測量入射、反射和傳輸的信號，以便計算正向 S 參數。

　　· 邏輯分析儀

　　邏輯分析儀

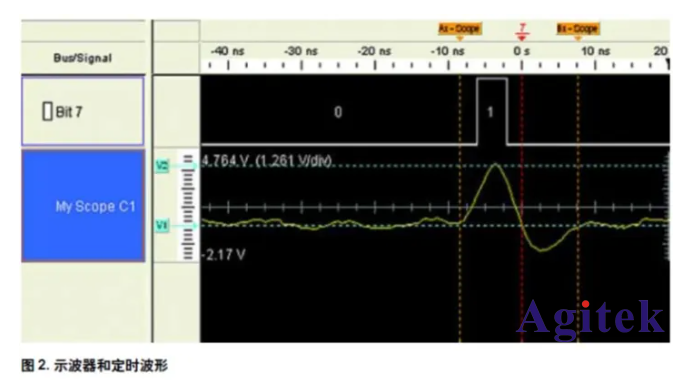

        邏輯分析儀源出于示波器。它們用和示波器相同的方式展現數據，水平軸代表時間，垂直軸代表電壓幅度。但與示波器提供很高的電壓分辨率及時間間隔精度不同，邏輯分析儀能同時捕獲和顯示數百個信號，這是示波器達不到的。當系統中的信號穿越閾值電平時，邏輯分析儀的反應與您的邏輯電路相同。它能識別信號是低電平還是高電平。

　　而在觀察總線 — 例如微處理器地址、數據或控制總線上的時間關系或數據時，邏輯分析儀是特別有用的。邏輯分析儀還能解碼微處理器總線信息，并以有意義的形式呈現。

　　總之，當您完成了參數設計階段，開始關注許多信號間的定時關系和需要在邏輯高和低電平碼型上觸發時，邏輯分析儀就是正確的工具。

　　什么時候應使用邏輯分析儀?

　　1. 當您需要同時看到許多信號

　　2. 當您需要以與硬件相同的工作方式觀察系統中的信號

　　3. 當您需要在若干信號線的高或低電平上進行碼型觸發，并觀察結果
