吉時利維修——Agitek吉時利靜電計6517B維修案例分享

吉時利6517B靜電計/高阻系統也被叫做皮安表。6517B提供的精度和靈敏度指標是高于其他同類型儀表。近期，安泰測試Agitek接修一臺6517B吉時利靜電計，客戶反饋故障為開機后無法正常測試。

下面分享西安安泰測試維修工程師檢修該儀器的過程：

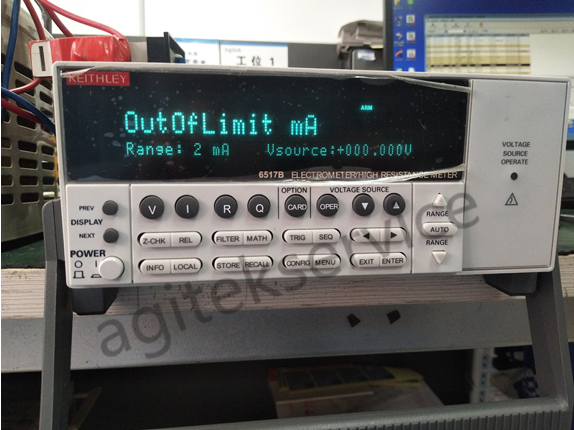

客戶報修故障：儀器開機后無法正常測試。電壓電流均不能正常測試。

如下圖：

接下來就拆機看看，看著這整齊美觀的電路板以及漂亮的排線，瞬間就愛上了它。下面就進入小心翼翼的檢測階段：

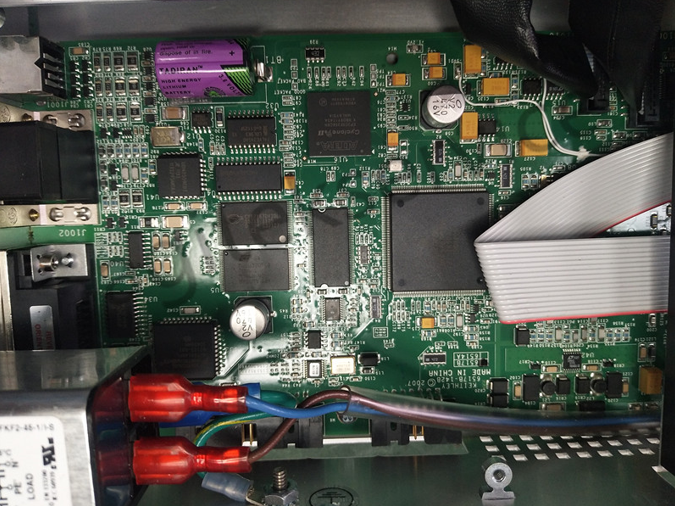

出現此類故障首要懷疑主板故障。首先檢查內部主板上的器件是否有故障，經檢查發現主板器件部分故障。

如下圖：

更換損壞配件，隨后通電開機測試。

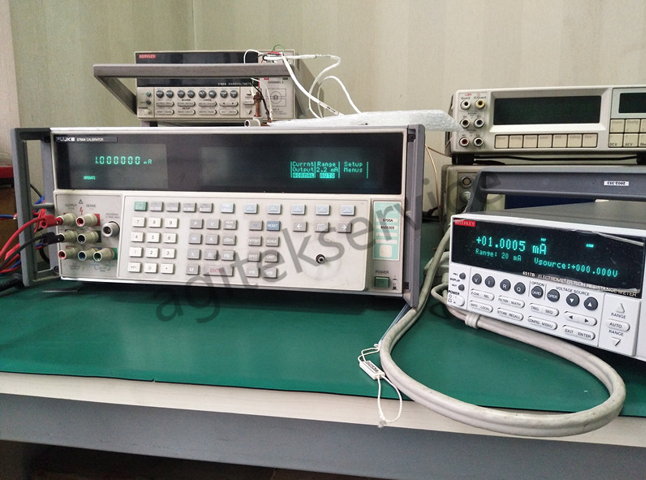

連接福祿克5700A校準源進行電流檔測試，測試輸出值正常如下圖：

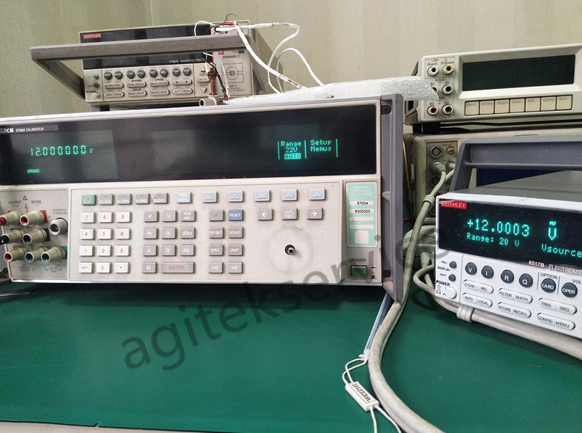

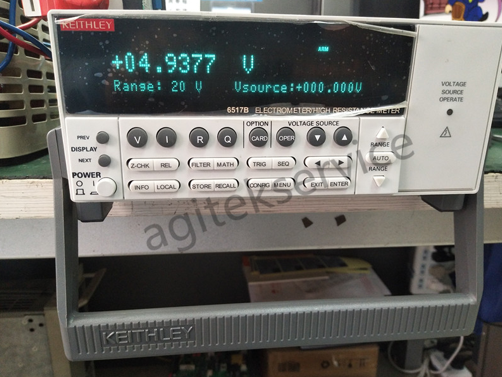

連接福祿克5700A校準源進行電壓檔測試，測試輸出值正常如下圖：

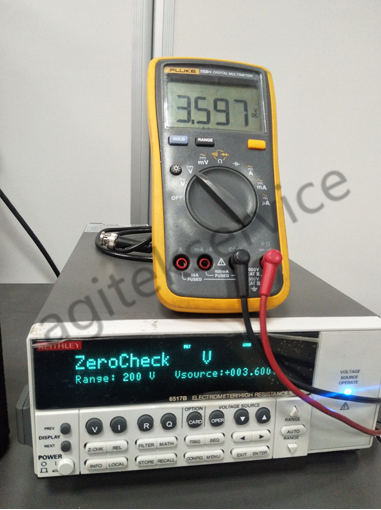

接萬用表測試儀器輸出正常：

此次吉時利儀器維修心得總結：

安泰儀器維修根據多年維修經驗得出70%的儀器故障都由于操作不規范及使用不當造成，下面分享儀器使用注意事項：

1、嚴禁輸入超過儀器允許范圍的信號：

操作時要注意:

首先在充分了解儀器的功能指標/操作規范的前提下：

①使用前，先估算輸入信號功率/電平；

②先開機穩定后，先接輸入線纜再加信號；

③加輸入信號從小信號加起，再逐步增大；

④加入大信號，需要在輸入端口加衰減器，衰減探頭/線纜等。

2、嚴禁輸入超過儀器允許范圍的信號：

示波器輸入電平不得超過儀器最大輸入電平。如需測試高電平信號必須選用合適衰減倍數的探頭。否則會損壞示輸入信號處理模塊，甚者燒毀采集板或數字處理模塊。

3、嚴禁輸入超過儀器允許范圍的信號：

頻譜儀、功率計的輸入口輸入功率不得超過其允許的范圍。如需測試大信號，必須在其輸入口串接合適的衰減器（盡量大些），否則會損壞ATT、第一級混頻等。

4、儀器安全接地

如果儀器未接地或地線接觸不良，會造成設備端口/外殼帶電。可能在端口與其它設備相連的瞬間放電，損壞內部電路，這對于電子儀器和待測目標是致命的。甚或會對人體放電，造成人身安全事故。

儀器接地，目前是通過三芯電源插頭\插座的接地端與地相連。但實際使用的電源插座會存在接觸不良的情況，無法保證可靠接地。所以要求所有儀器設備都必須另接地線，與地網相連（二次接地，加強接地）。
