Agitek維修重慶某高校是德科技網絡分析儀E8362B案例分享

系統鎖相技術是矢量網絡分析儀的關鍵技術，其主要作用是保證YTO輸出頻率和參考頻率嚴格同步。那么如果網絡分析儀出現鎖相失敗故障該怎么辦？下面一起看看安捷倫網絡分析儀E8362B鎖相失敗維修案例。

一、儀器型號

安捷倫網絡分析儀E8362B

二、故障現象

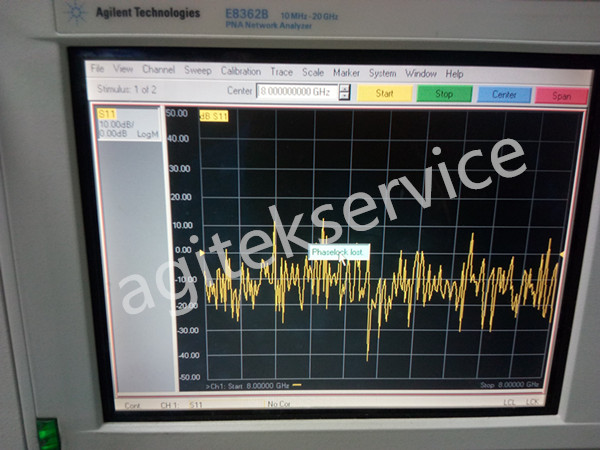

客戶反饋儀器報錯Phaselocklost、7.7-10G、16-20G失鎖，檢測中發現源輸出也是這個頻段失鎖。

三、故障檢測

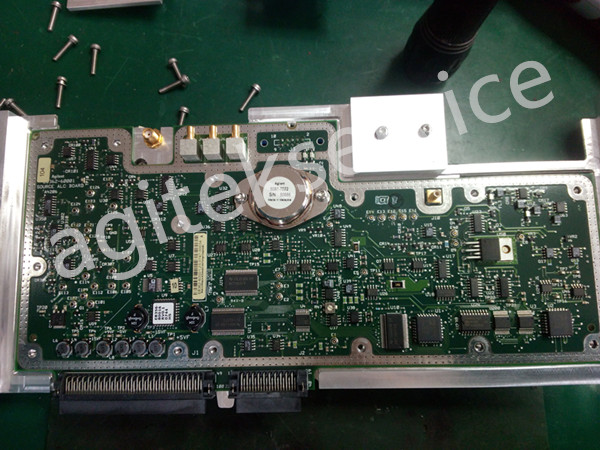

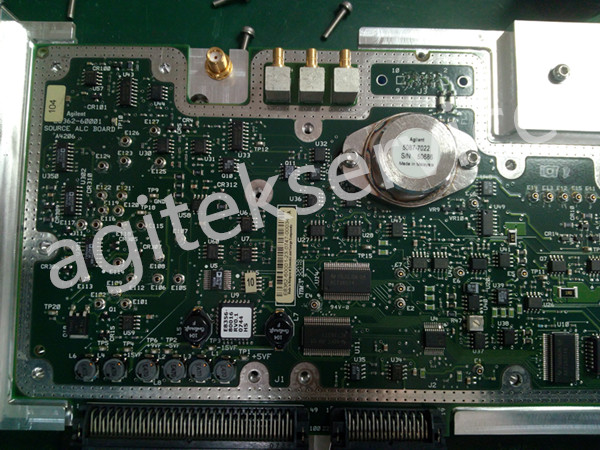

儀器出現以上故障現象并非是簡單的故障。只能拆機逐步排查故障原因，經拆機檢測發現由于本振模塊以及主板模塊損壞導致儀器故障。為了檢測維修這臺儀器我們也付出慘痛的代價，燒壞了我們自己的模塊……

四、維修

發現故障后維修就簡單了，更換本振板損壞組件，更換測量主板損壞組件，調整檢測儀器，修好出庫。

安泰測試維修中心可維修網絡分析儀以下故障：

1、電源故障：不能正常開機

2、輸入端故障：端口沒有正常響應；無輸出；無輸入；信號異常

3、測試分析故障：測試結果異常；校準失敗；超差

4、顯示故障：花屏；黑屏

5、按鍵故障：按鍵無反應；調節旋鈕無響應

6、接口故障：不認存儲介質；不能與控制系統聯機

7、其他使用問題等。

以上故障都是在多年維修經驗中常見的故障現象，如果您的儀器也出現類似問題歡迎隨時咨詢安泰測試維修中心（www.nfrol.com）。
