安捷倫網絡分析儀維修案例——S相位失鎖維修

近期西安某企業送修一臺安捷倫網絡分析儀HP 8753ES，客戶報修儀器相位失鎖。那么這種故障該如何處理呢？下面跟著安泰維修中心的工程師看看這一故障是如何維修的。

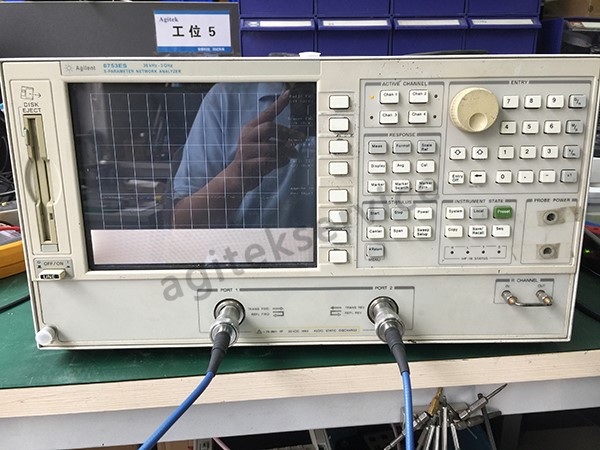

一、型號：安捷倫/HP 8753ES網絡分析儀

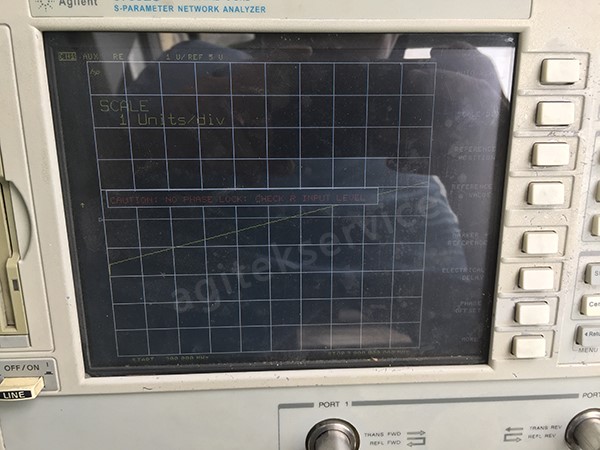

二、故障：開機后儀器顯示相位失鎖。

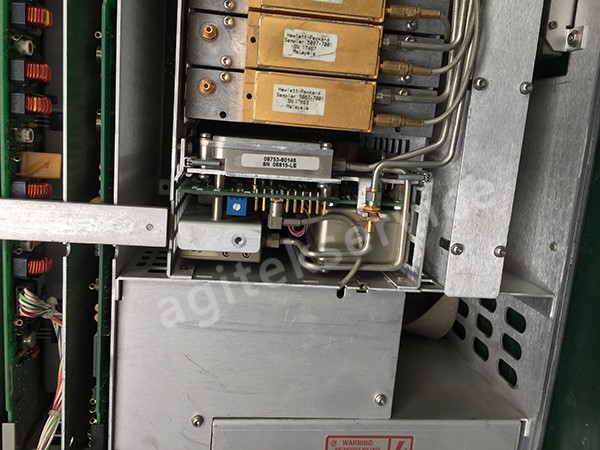

三、測試與判斷：該故障是網分的最常見情況，所有信號環路的器件異常都可能導致，因此，需要檢查信號通路的器件。檢測發現儀器電子開關損壞，采樣頭損壞。

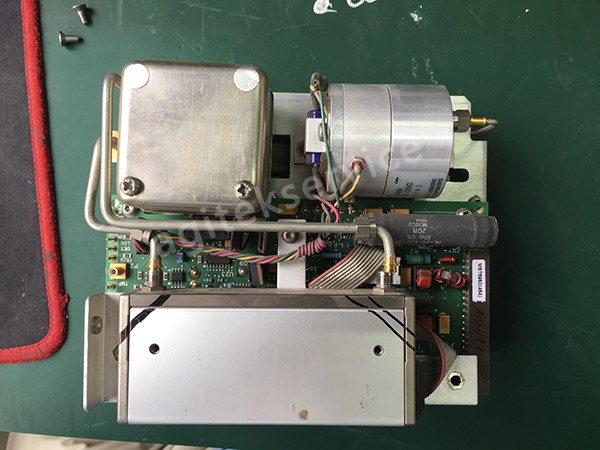

四、維修與處理：更換電子開關和采樣頭，并做必要的調整和校準。

五、維修結果：經烤機及綜合指標檢測，儀器各項指標正常，修復。

安泰測試維修工程師根據對多臺該類儀器的檢修, 總結以下該類儀器常見故障的分類及維修。

(1) 由誤操作引起的軟故障矢量網絡分析儀大多具有多菜單顯示功能, 有 時誤操作會引起儀器功能紊亂,只要正確使用菜單, 特別是正確使用維修菜單, 就可以排除儀器的軟故障。

(2) 開機自檢后出現錯誤信息提示儀器自檢主要是對幾個核心部件進行檢查, 其 順序一般為CPU-ROM-RAMI/ O 接口-各被控組 鍵, 通過檢查所出現的錯誤信息可以大致了解故障出現的部位。

(3) 開機自檢正常而儀器出現硬故障這類故障出現部位不能一目了然, 往往需要通 過對儀器進行功能檢查, 再根據原理框圖推斷故障部位。

以上維修方法由安泰維修中心專業維修工程師提供。

網絡分析儀常修型號：

E5000系列：E5080A、E5072A、E5071C、E5063A、E5061B、E5070A、E5071A、E5070B、E5071B、E5062A、E5061A、E5091A。

N5200系列、N9000系列、M9000系列、P9000系列、85100系列、83600系列、8700系列、N4400系列、87000系列、E8300系列、N1900系列等安捷倫/是德系列已過保質期網絡分析儀維修。

可維修故障：

1、電源故障：不能開機；

2、輸入端故障：端口沒有正常響應；無輸出；無輸入；信號異常；

3、測試分析故障：測試結果異常；校準失敗；超差；

4、顯示故障：花屏；黑屏；

5、按鍵故障：按鍵無反應；調節旋鈕無響應；

6、接口故障：不認存儲介質；不能與控制系統聯機；

7、其他使用問題等。

我們可維修的儀器有：

示波器、頻譜分析儀、信號發生器、網絡分析儀、數字采集器、數字多用表、電源與負載、熱像儀、附件類及其他。
