是德N9913A頻譜分析儀維修案例——Agitek分享

手持頻譜儀主要用于射頻和微波信號的頻域分析，包括測量信號的功率，頻率，失真產物等等，由于體積較小，攜帶方便，對于外場工作的工程師來說，是十分方便的。

近期就有客戶送來一臺是德手持頻譜分析儀N9913A，報修故障是測試不正常，下面安泰測試維修中心分享簡單維修流程：

 一、儀器型號

是德手持頻譜儀N9913A

二、故障信息

客戶反饋儀器無法正常使用測試異常

三、檢測過程

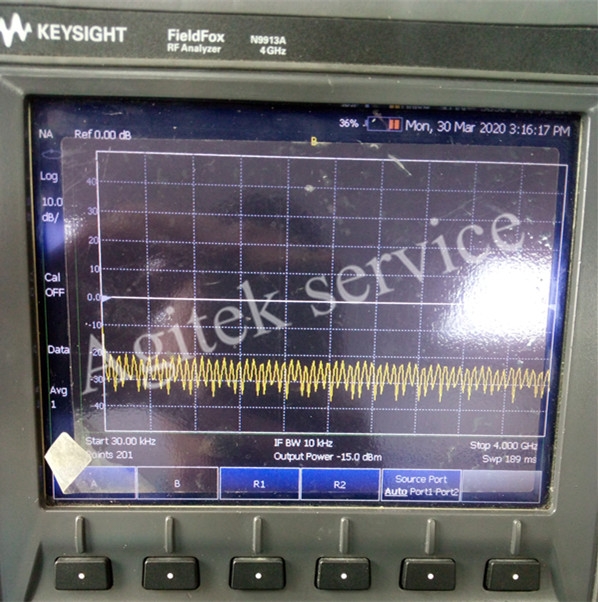

工程師接到儀器首先通電開機，開機正常，頻譜功能測試也正常。接下來繼續找故障，發現網分模式S22基線不平，S11基線異常沒有顯示。找到儀器故障所在就好處理了。

四、檢修過程

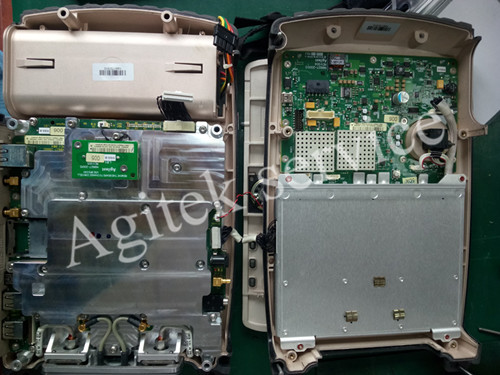

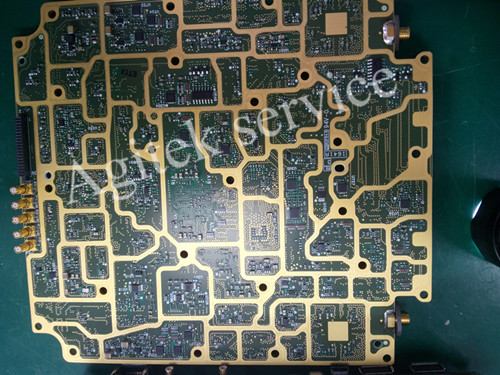

基線異常故障也屬于常見故障現象，經檢測發現儀器一端口接收機損壞導致基線顯示異常。

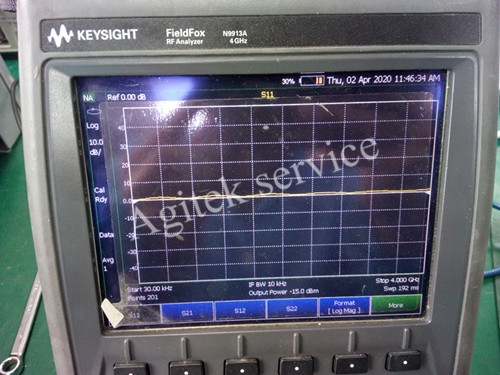

維修：更換一端口接收機，S11基線顯示正常。

整機檢測，儀器恢復正常。

本文由西安安泰頻譜分析儀維修中心（www.nfrol.com）整理發布，歡迎留言探討。
