Agitek吉時利源表維修案例-KEITHLEY2440無輸出維修

在眾多SMU測儀表中，吉時利源表的表現尤為突出，廣泛用于元器件、納米材料、超導材料等測試，深受高校的青睞，但由于吉時利源表的保修期只有一年，儀器出現了故障對實驗室的小伙伴們來說，是非常影響實驗進度的，而送修原廠周期又比較長。近期，西安某高校送修一臺吉時利源表KEITHLEY2440，希望安泰維修”對癥下藥“，讓它盡快恢復工作。

一、型號：吉時利源表KEITHLEY2440

二、故障：開機后打開輸出顯示OVP，沒有輸出。

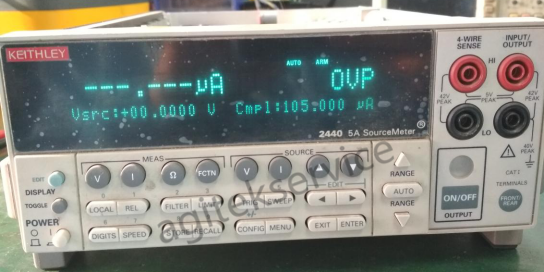

如下圖：

三、分析、測試與判斷：

四、維修與處理：

內部照片：

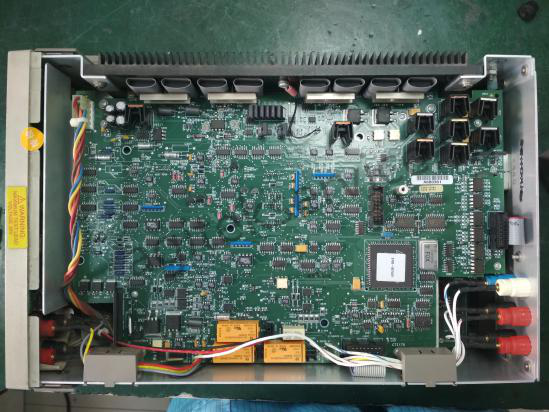

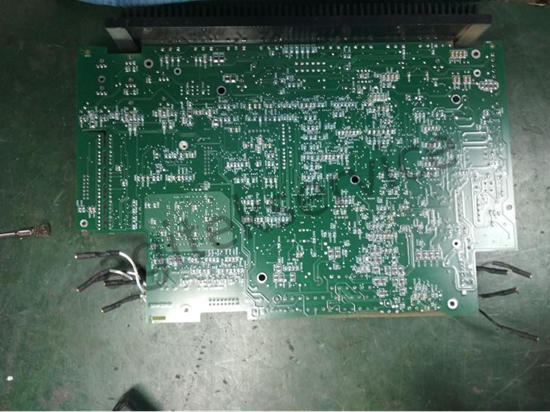

1、主板：

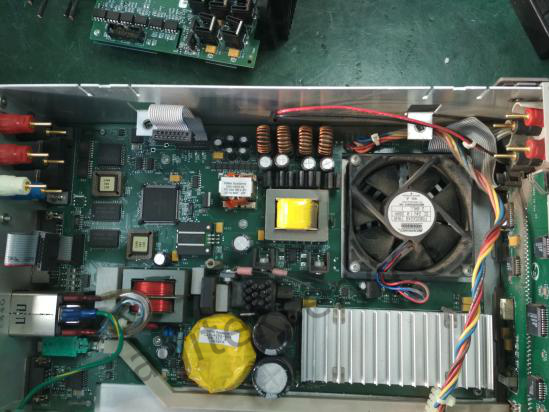

2、電源以及數字板：

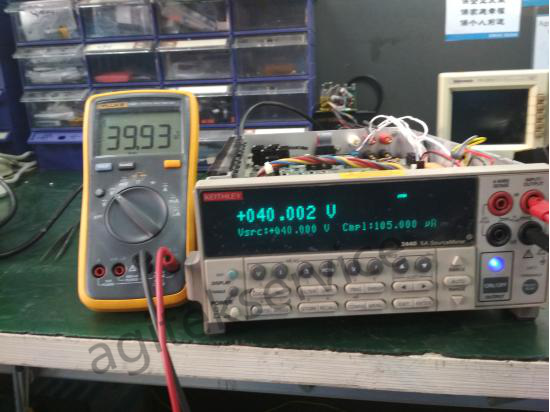

更換排查到的壞件，裝機測試。先測試電壓源輸出情況。

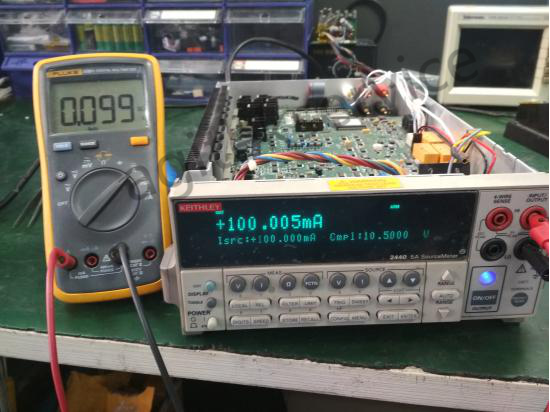

電壓源輸出正常，再看看電流源。

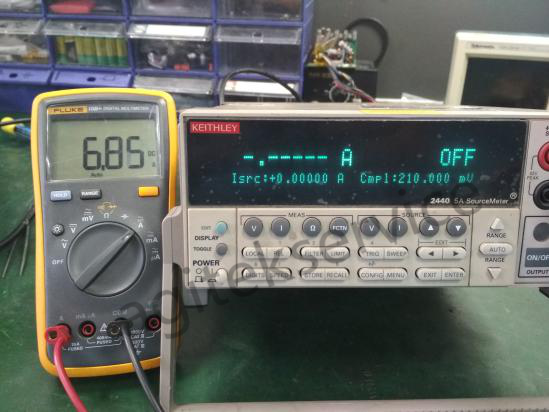

從10uA-1A檔位均正常。唯獨5A檔位輸出異常，未打開輸出便有大約6.85A的大電流，5A檔位徹底不受控。如下圖：

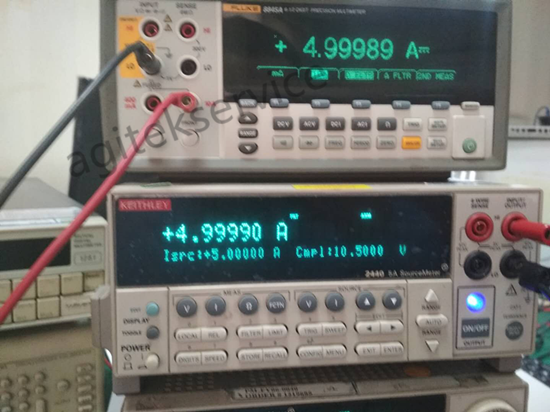

分析電流源各檔位間關系，測試出異常點。更換所有壞件，再校準儀器。輸出正常：

五、維修結果：

經過檢測更換損壞器件，吉時利源表最終修復。以上吉時利源表維修過程由安泰吉時利維修小組提供，更多有關儀器維修須知歡迎訪問安泰測試網（www.nfrol.com）。
