Bonn波恩射頻功率放大器維修——Agitek分享三例不同故障維修

近期安泰測試維修中心接修了好幾臺Bonn波恩射頻功率放大器不同故障維修，分別是BTA0122-3000輸出不正常、BLWA0810-200/100開機報錯、BLMA1040-200/100D跳閘，一起來看看這幾臺射頻功率放大器維修過程吧。

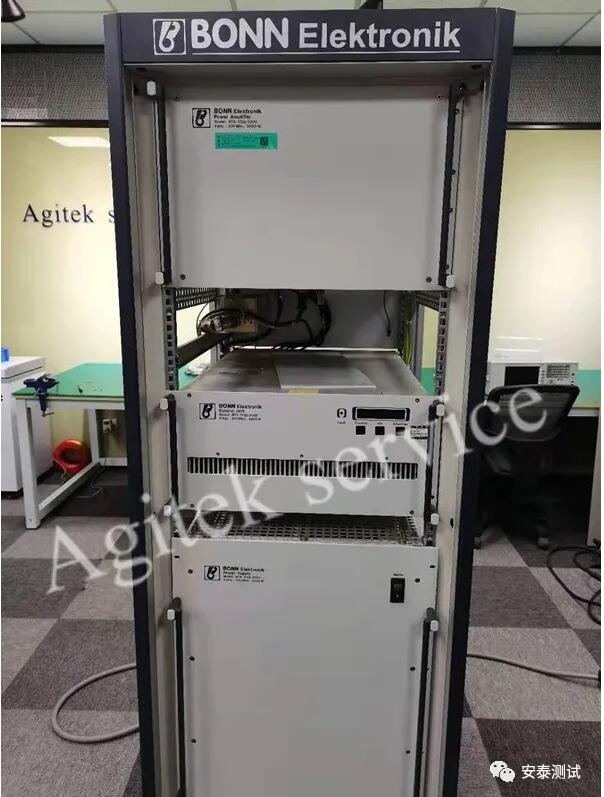

案例一：Bonn波恩射頻功率放大器BTA0122-3000輸出不正常

故障顯示：開機后輸出只有1、2W工作不正常

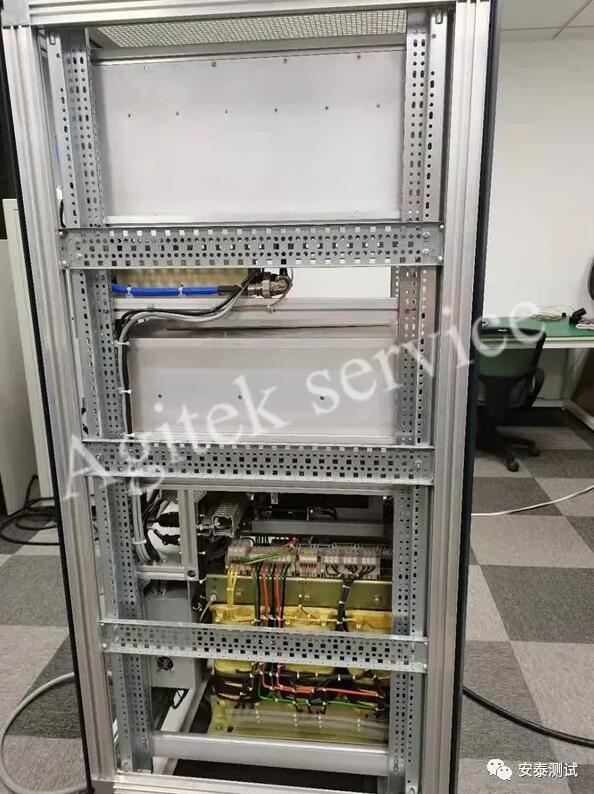

根據客戶描述的故障，開始著手拆機檢測，開機測試無輸出，報LINEFAULT的錯誤，經檢測，儀器功率推動單元組件損壞。

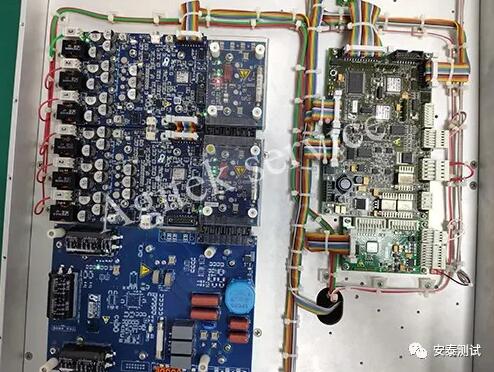

修復后可以正常開機，但是功放整體的增益不夠，經測試前級功放沒有放大信號，預放電路損壞。后級控制單元檢測電路失效，無法形成閉環。

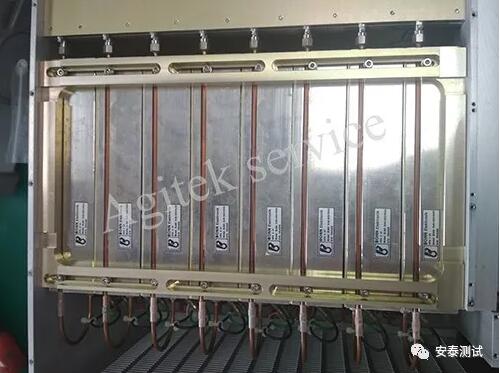

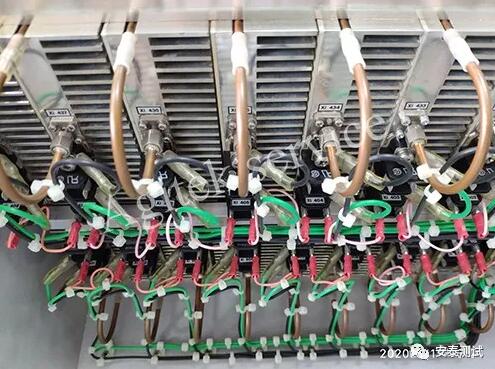

工程師進行維修，更換功率推動單元組件，更換預放損壞組件，更換后級控制單元損壞組件。

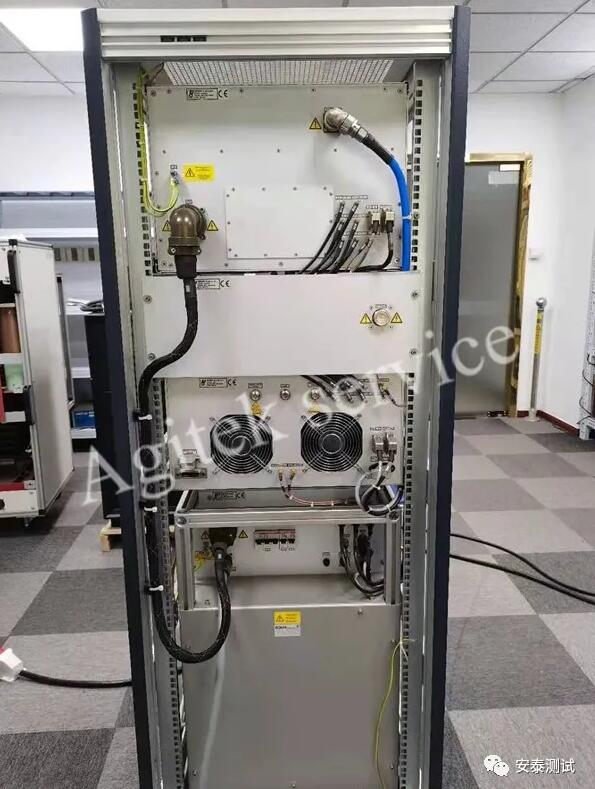

調試出庫，已修復，整機檢測，開機正常，測試到2000W指標正常，出具測試報告，將儀器送還給客戶。

案例二：Bonn波恩射頻功率放大器BLWA0810-200/100開機報錯

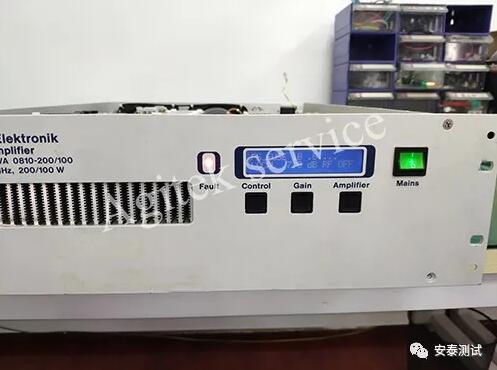

故障顯示：PS_FUSE1B ..C...LOCAL 4.0dB RF OFF

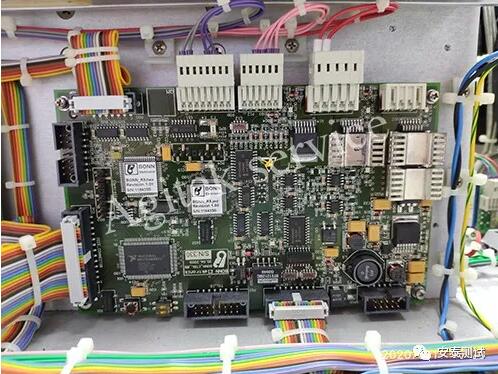

經檢測，功放控制板組件損壞，控制板保險被人為短路，造成故障擴大。

更換控制板損壞組件，整機調整檢測儀器。

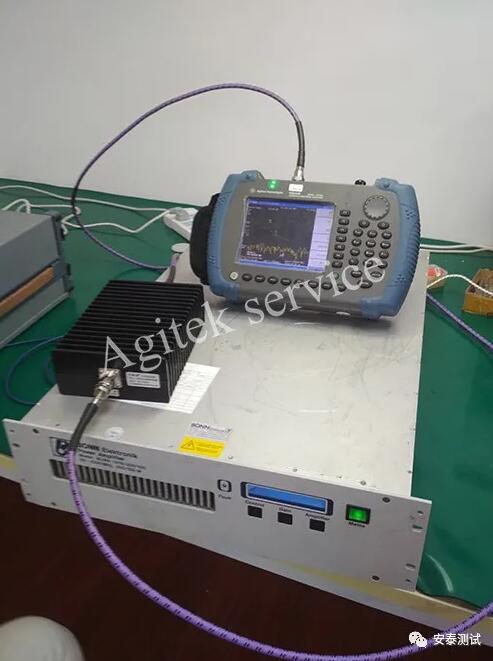

儀器開機報錯消失，完成修復。

案例三：Bonn波恩射頻功率放大器BLWA1040-200/100D跳閘

故障顯示： 使用過程中出現跳閘。

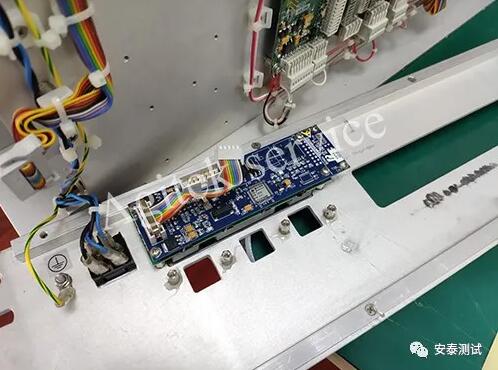

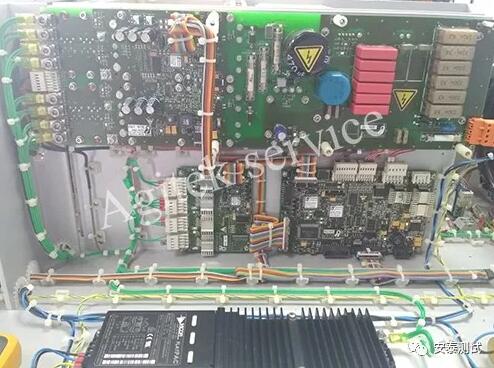

檢查了線路，確認無誤后再上電開機，功放能正常運行；400MHz-806MHz頻段在測試完成CW模式后，做AM模式時再次出現跳閘情況。經檢測，儀器控制板多個模塊損壞，造成控制異常。

更換控制板損壞組件，模塊，檢測儀器。

儀器開機正常，修好出庫。

安泰測試可維修功率放大器故障：

1、整機不工作

2、噪聲大

3、失真

4、增益不足/增益失控

5、頻響不良等其他使用問題。

以上有關功率放大器維修案例由安泰測試維修中心整理發布，如果您也有以上故障需要維修，歡迎訪問安泰測試網（www.nfrol.com）。
