Agitek示波器維修案例——是德DSO9404A觸摸屏無法使用維修

是德科技示波器DSO9104A 配有 15 英寸 XGA 顯示屏，1 GHz 帶寬，4 個模擬通道 ，20 GSa/s 最大采樣率 。近期有客戶送修一臺DSO9104A ，客戶反饋是觸摸屏無法正常使用，下面跟著安泰示波器維修小組工程師儀器了解一下這臺儀器具體的維修過程：

一、儀器型號：

是德科技示波器DSO9104A

二、故障現象：

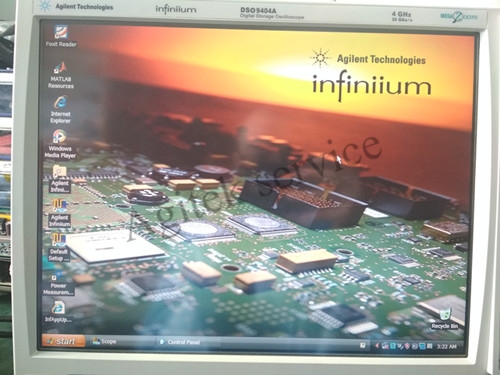

儀器開機后觸屏無法正常使用。

三、檢測過程：

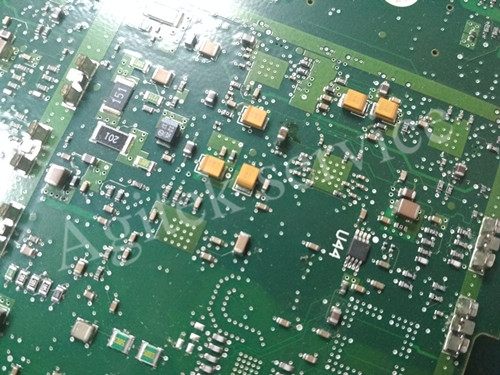

儀器出現觸摸屏故障很多人可能認為是不是屏壞了呢，下面就一起看看具體是哪里的問題，拆機發現，內部有掉落的螺絲，源于采集板。采集板上有鉭電容炸裂過的痕跡，被修過，且多處有并聯貼片電容的跡象。經檢測，儀器采集板多處有維修現象，觸摸功能控制電路損壞。

四、維修過程：

更換損壞組件，恢復人為造成的故障，檢測儀器。

五、維修結果：

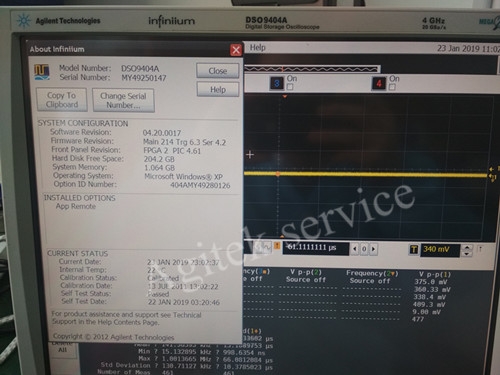

更換組件后儀器恢復正常性能，觸摸屏可以正常使用，維修完成。

除了能維修以上故障，安泰測試還可以維修示波器以下故障：

1、電源故障：不能開機；

2、通道故障：輸入阻抗異常；無基線；無信號；帶寬不足;

3、顯示故障：花屏；黑屏;

4、按鍵故障：按鍵無反應；調節旋鈕無響應;

5、接口故障：不認存儲介質；不能與控制系統聯機;

6、其他使用問題等。
