泰克示波器在測試能力方面具有哪些獨特功能和優勢

　　泰克示波器廣泛應用于測試測量的各行各業，汽車電子，電源行業，航空航天和國防，教育科研行業，射頻行業都有涉及。除了上述的基本測試功能之外，在測試能力方面，泰克示波器有著如下與眾不同的特異功能。

　　一、EMI預測試功能

　　談到EMI很多人第一反應是要用頻域儀器來完成測試，其實不然，泰克示波器身兼數職，能夠輕松發現EMI干擾信號的準確來源。

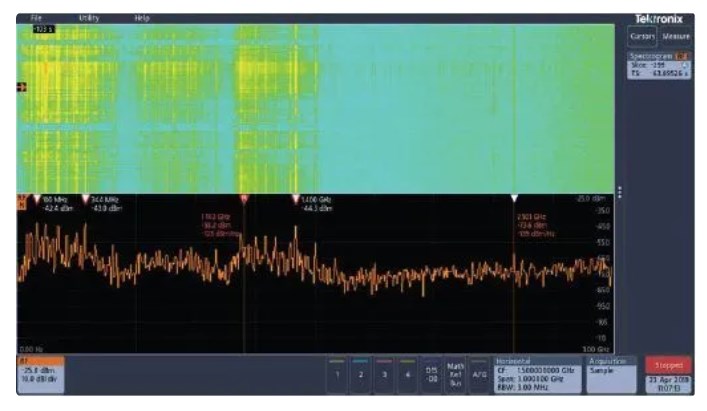

　　泰克新3系，新4系，新5系，新6系等常規型號都能實現這一測試功能。對于泰克新3系MDO系列示波器來說，內置了真正的頻譜分析儀，這不同于以往示波器的FFT運算功能。可選配1GHz或3GHz頻譜分析儀選件，實現EMI測試輕而易舉。

　　泰克示波器頻譜功能較之常規示波器FFT功能具備如下優勢：

　　1. 動態范圍優于FFT測試

　　2. 捕獲帶寬高達3GHz

　　3. 專有的頻譜分析輸出通道，不再占用模擬通道

　　4. 超大電容觸摸屏，提升客戶體驗

　　5. 光譜靈敏度峰值自動標記識別

　　6. 全面展現頻譜分析特性

　　二、真正的12位垂直分辨率

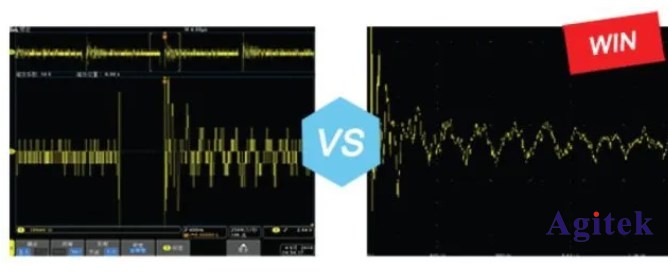

　　市面上大多數的示波器垂直分辨率只有8位，而泰克示波器新4/5/6系列率先在這一行業實現了示波器真正12位的垂直分辨率。不僅如此，這些系列示波器還具有全新的高分辨率模式，根據所選擇的采樣率可以進一步提高垂直分辨率，實現無縫隙無遺漏實時抓取信號。高分辨率模式始終提供至少12位垂直分辨率，并在≤125 MS/s采樣率的情況下擴展到16位垂直分辨率。12位實現了4096種垂直模數轉換電平，分辨率比采用8位ADC的示波器高出16倍。

　　新型12位ADC是目前世界上速度快的轉換器，內部運行速率達25GS/s，每通道采樣率要比以前的同類示波器高出25%。

　　三、疊加和分區的顯示功能

　　一般泰克示波器都是采用的疊加顯示波形的功能，這樣更便于充分利用示波器的垂直分辨率，讓波形充滿整個示波器界面，更容易展現信號的細節;但是，當需要同時觀察兩路或者多路波形時，很多信號就會疊加在一起，工程師為了更清楚地觀察每個信號，就會縮小波形至顯示屏幕的部分區域進行觀察，這樣一來，捕獲信號的垂直分辨率就大大降低。

　　泰克示波器抓住工程師的這一痛點，實現了示波器的分區顯示功能。這一獨特功能的推出，每個通道的測試波形都可以在示波器的獨立區域進行顯示，在不降低波形垂直分辨率的前提下實現波形的準確顯示。

　　四、多種光標模式應用功能

　　大部分測試工程師都會用到光標測試功能，這一功能有助于快速地測量信號的幅值差和時間差，但是他們大都不熟悉泰克示波器的光標測試高級功能。

　　1. 泰克示波器的光標測試功能可以測量波形的水平、垂直參數，大大擴展了光標測試的應用范圍，例如選擇波形光標測試，可以一次測試該波形的光標1 和光標2 的水平和垂直參數及兩個光標參數的變化Δ，并可以設定光標聯動，從而比較其他周期波形和初始測試位置的參數對比，快速方便。

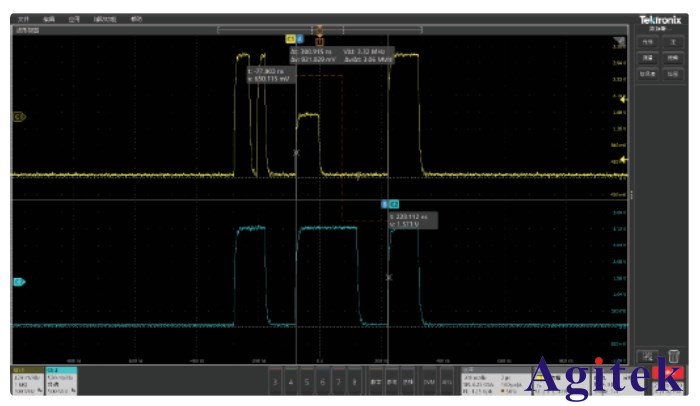

　　2. 如果選擇波形，可以設定兩個光標源，從而測試不同的波形之間的時序關系，如圖所示，輕松可以測試通道1第一個上升沿和通道2波形第三個上升沿的時間差。

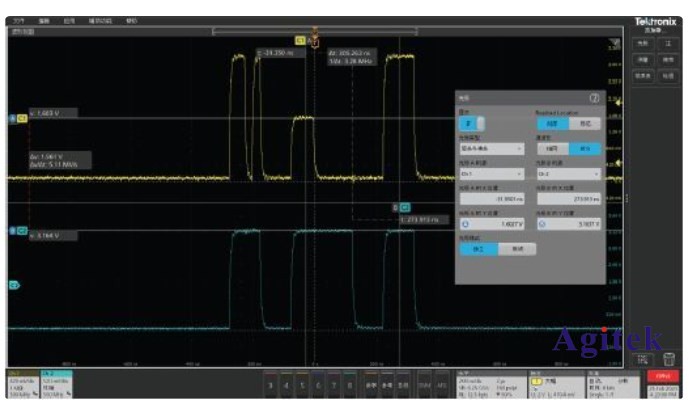

　　3. 如果選擇水平和垂直模式，可以在水平和垂直模式下指定不同的測試源，從而輕松測試兩個不同通道波形的水平和垂直關系。

　　五、無限的數學通道

　　數學通道對于示波器也是非常有用的一個功能，很多場景我們測試一類信號，但是還需要對信號進行處理才是我們需要的，這時就可以利用數學通道功能，根據兩個或更多波形之間的運算，或者通過將公式應用至波形數據來創建新的波形。

　　泰克新4/5/6示波器排除了系統物理內存限制，可實現無限制的添加至波形的數學運算波形。
