采用泰克示波器準確評估高速DCDC轉換器電感的選擇

　　隨著設備端的小型化趨勢和成本考量，1Mhz以上的高速開關頻率的BUCK型DCDC轉換器的市場需求量正在全面替代傳統的52Khz-520Khz的DCDC控制器。這樣高的開關速度，帶來了極小化的電感容量和輸出電容優勢，并且高速的開關意味著更小的紋波。本文安泰測試利用泰克示波器TBS2000和TCP0030A電流探頭準確評估高速DCDC轉換器電感的選擇。

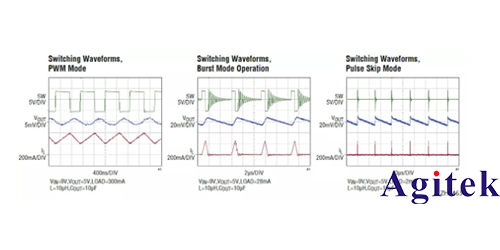

　　但是高速的開關芯片，為了輕負載高效率，更多更復雜的控制模式是非常常見的。例如下面這顆芯片手冊中所披露，在不同的負載電流下，一共有三種開關模式。

　　這么多復雜的開關模式，還要考慮小型化的電感需求，又要避免電感飽和問題。在產品定型時必須做出針對自己工況的量化數據。而如此高速的開關頻率，對電流的測量提出了非常嚴酷的考驗。一只超高速又值得信賴的電流探頭是必須的。

　　本文案例是一個客戶在選型到一顆不錯的降壓型BUCK芯片，為外圍的電感選型而發愁。希望通過精確而簡便的方式，量化評估電感的飽和電流Ista的選擇。

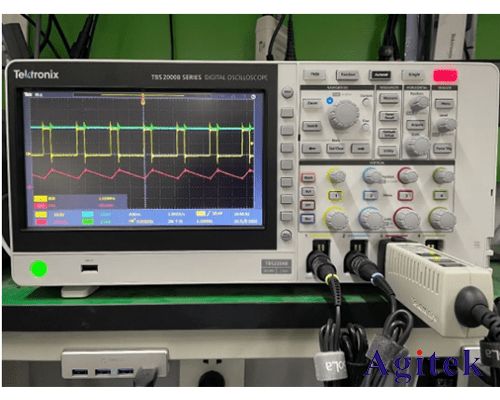

　　針對客戶實際情況給客戶配置了入門級示波器TBS2000B方案。這個示波器第一次在入門級價位內，配備了TEKVPI接口，可以非常方便的插入并且自動識別探頭。

　　本文選擇使用了TCP0030A探頭，此探頭可以達到120Mhz帶寬，對于高速BUCK信號的測量非常合適。

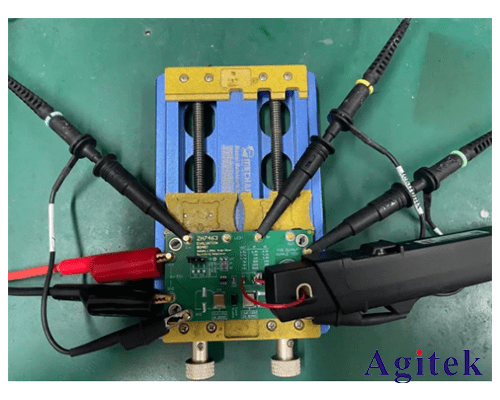

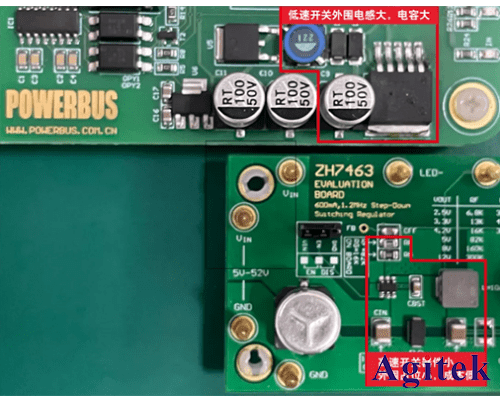

　　被測器件是一顆52V 1.2Mhz的降壓型BUCK芯片，這么高的開關頻率，確實在紋波和電感尺寸方面可以獲得極大的優勢，但是同時也為電流的測量提出了很高的難度。TCP0030A完全可以滿足。

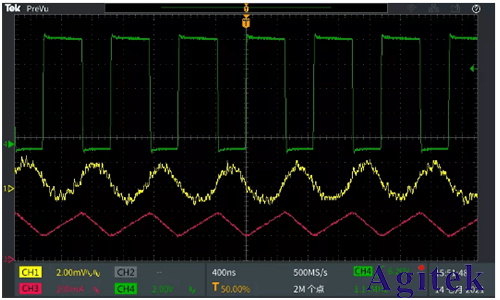

　　下圖是負載到300mA時的PWM模式下的開關波形：

　　綠色為SW節點開關波形、黃色為輸出紋波、紅色電感電流

　　由于本BUCK還提供輕負載高效率的SKIP和Burst模式，所以也要仔細評估這兩個模式下的電感電流。

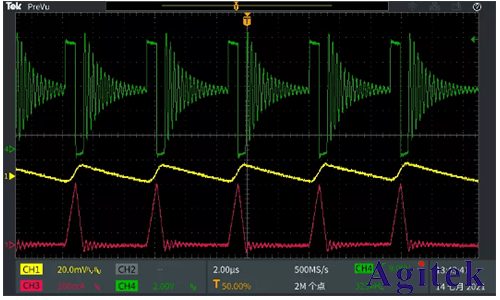

　　下圖為負載電流在28mA時進入Burst模式的波形。

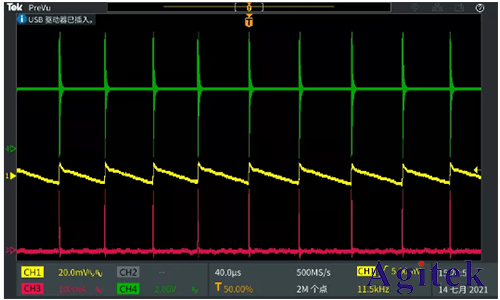

　　下圖為負載在2mA時，芯片進入skip模式。

　　同時也非常清晰的看到了本BUCK器件非常低的紋波水平。

　　可以通過本套配置，輕松測量得到客戶滿意的電感選型指南。已最優化成本，PCB占位面積，并且留出相當的裕度，再根據自己實際的工況，輕松選擇適合的Ista的電感避免造成飽和。

　　系統配置參考

　　主要設備名稱推薦型號主要技術指標系統應用：

　　示波器TBS2204B四通道200Mhz

       1、基礎電流測試

　　2、高速電流測試

　　3、開關電源測試

　　探頭TCP0030A 120Mhz 30A電流探頭
