泰克示波器在SDRAM調試中的應用

　　在當今嵌入式電路中，SDRAM作為高速內存使用越來越頻繁，基本上涉及到FPGA的電路都會配備幾片SDRAM存儲數據。FPGA與SDRAM之間的時序關系，是研發工程師最關心的問題，也是設計過程中面臨的最大挑戰。

　　SDRAM( Synchronous Dynamic Random Access Memory)，同步動態隨機存儲器，同步是指Memory工作需要同步時鐘，內部的命令的發送與數據的傳輸都以它為基準:動態是指存儲陳列責要不斷的則新來保證數據不丟失:隨機是指數據不是線性依次存儲，而是自由指定地址進行數據讀寫。

　　一、測試背景需求

　　在嵌入式電路中，最常用的兩種內存是SDRAM和SRAM，其中，SRAM 讀寫方便、速度快，因?yàn)槠涞刂肪€和數據線是獨立并行的，但是其內存較小，常用1Mb,而且成本較高。而SDRAM內存較大，常用64Mb、128Mb， 成本較低，但是其控制器復雜，尋址麻煩，要不斷刷新，因?yàn)槠涞刂肪€和數據線是復用的。所以在嵌入式電路中SDRAM的調試更具有挑戰性，其復雜的控制器，控制信號，常常使設計者陷入麻煩之中，大大降低的開發速度，影響最終產品的上市時間。所以他們需要一種工具，也就是泰克示波器幫助他們解決問題，提高調試效率。

　　SDRAM調試挑戰：

　　1.精確的時序要求；

　　2. 多路信號(控制線、地址線、數據線)連調；

　　3.建立保持時間違規的精確定位與時間修正。

　　二、解決方案

　　解決SDRAM的調試問題，示波器無疑是最佳選擇，但是傳統的示波器不能完全解決這類問題。泰克的MSO4000系列示波器是解決這一問題的最佳工具:

　　a)最多可同時測試4條模擬通道+16條數字通道;

　　b)模擬通道高達1GHz帶寬，5GS/s采樣率， 每通道均有10M點存儲深度;

　　c) 數字通道具有高達16.5GS/s的定時分辨率，精確判斷時序;

　　d)波形導航和搜索功能，幫助客戶快速定位關心的問題點;.

　　e)具有邏輯和建立保持時間違規觸發和搜索條件，給SDRAM的調試帶來極大方便。

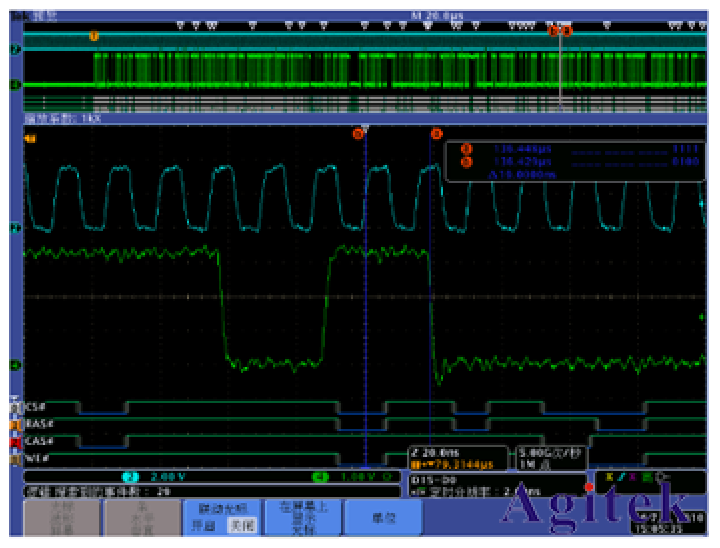

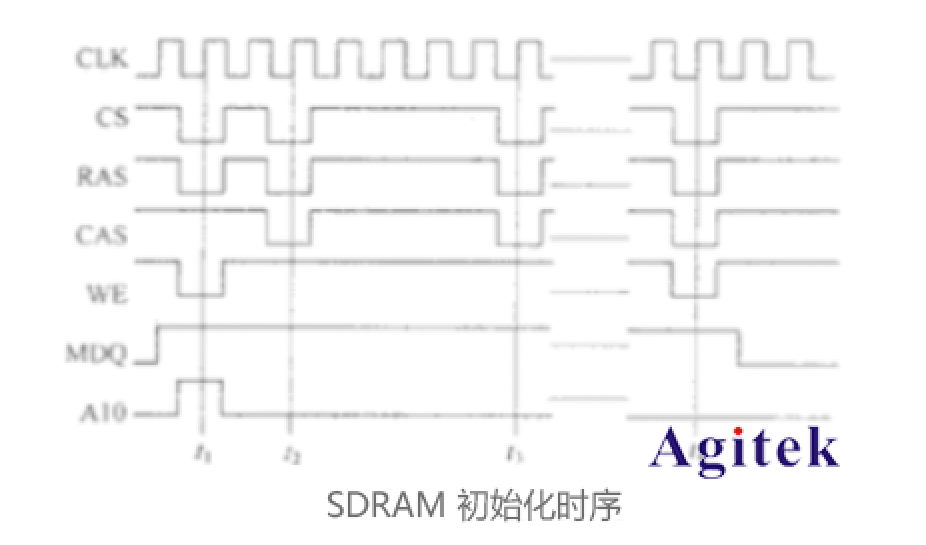

　　如圖所示，4個邏輯通道接SDRAM的4個控制信號，CS#片選，WE#寫使能，CSA#列選通，RAS#行選通，均為低有效。客戶關心的是，滿足: CS#=0; WE#=0; CSA#= 1; RAS#= 0時，這表示著SDRAM初始化位置，2通道的時鐘信號和4通道的數據信號的建立保持時間問題。

　　根據客戶的需求，四個邏輯信號可以按照邏輯觸發條件觸發，存儲深度可以設置成1M點或更多，觸發成功后，在存儲的信號中搜索與觸發條件- -致的情況，如圖共搜索到29個， 分別查看這29個位置，測量其建立保持時間是否滿足，如圖所示，建立時間是11.4ns， 保持時間是9ns，這個是滿足建立保持時間的，另外，客戶想知道最差的情況是出現在什么時候，也可以方便的找到。

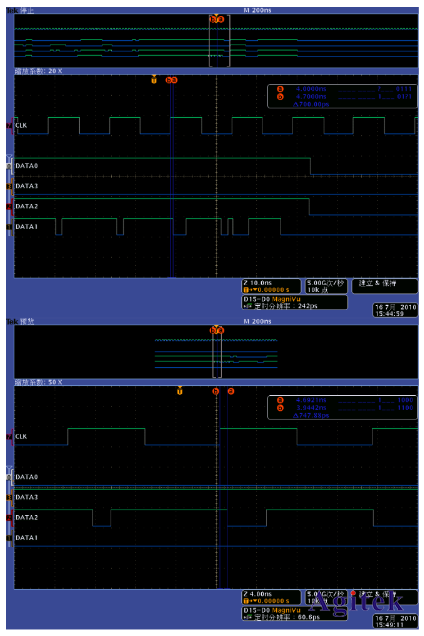

　　MSO4000系列示波器可同時測試多條數據線上的的建立保持時間違規問題。如圖所示，同時測量四條數據信號的建立保持時間違規，打開MagniVu功能,高達60.6ps( 16.5GS/s)的定時分辨率，可精確地測定時鐘延與數據延的時間差。由于演示過程中的連接問題，只同時測試4條數據線，客戶的實際需求是同時測試所有數據線12bit，泰克示波器的MSO4000系列有16個邏輯通道，也可以完成這類測試。

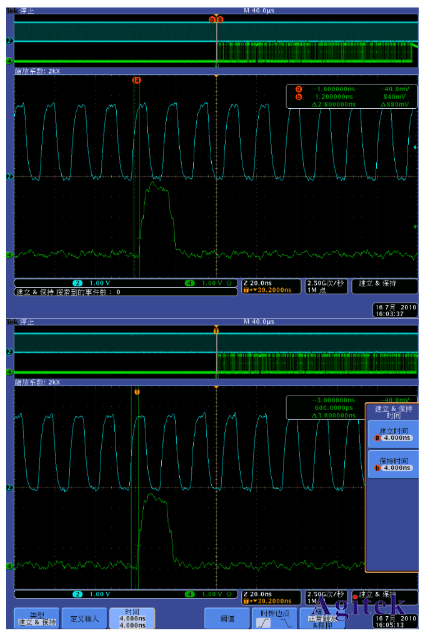

　　如圖所示，MSO4000系列示波器也可在模擬通道上觸發建立保持時間違規問題，可根據客戶芯片手冊的規定，設置建立時間和保持時間限值，找到信號中的問題點。但是客戶表示，最關心的還是控制信號滿足特定條件的時候，建立保持時間違規問題，對于數據線上的其他建立保持時間問題其實并不是特別重要。
