什么是泰克示波器的帶寬，如何確定示波器帶寬?

　   大家都知道，示波器被譽為電子工程師的眼睛，那么帶寬就是示波器技術指標的重中之重，也是示波器最昂貴的指標，那么什么是泰克示波器的帶寬呢?

　　說到示波器的帶寬，一般都是指示波器的前端放大器的模擬帶寬，當然這是在數字示波器和模擬示波器都是相同的。而放大器相當于示波器的大門，它的帶寬就決定了示波器能讓什么樣的信號進來。

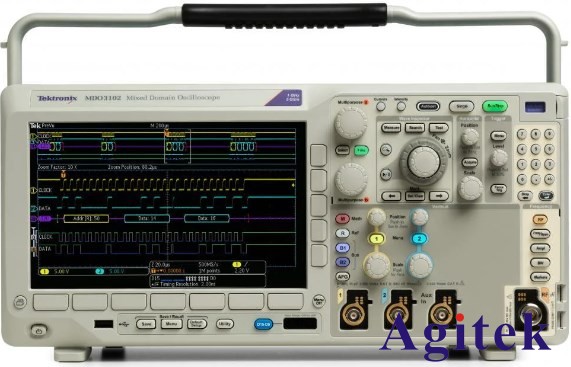

泰克示波器MDO3012

　　那么示波器的帶寬是怎么得到的呢?

　　我們可以想想一個1V的正弦信號，我們把這個正弦信號輸入到示波器中，當隨著這個正弦信號的頻率增加，示波器的測量到的正弦信號的幅值達到0.707V的時候，我們把此刻正弦信號的頻率，定義成示波器的帶寬，也就是我們所說的-3dB點，截止頻率點(既幅值下降到70.7%，功率為原來的一般)

　　這時可能就需要一個頻響曲線來說明下示波器測量值隨被測頻率出現的變化了。

　　我們在測量信號的時候，也不要卡著示波器的帶寬要進行測量，因為在到示波器的截值頻率之前，我們所測到的信號已經與真實的信號幅值有了偏差。

　　當然以上測試只是針對正弦信號的測試，示波器的測量還是有很多說法的，但筆者比較愚鈍，對寫作的架構沒有梳理清楚，就給大家提其它一些測量示例，關于帶寬的相關話題，后面再慢慢完善。

　　1)我們正常測量的信號不是正弦波，這又涉及到了諧波的概念，會對示波器的帶寬選擇有比較大的影響

　　2)有的信號頻率很低，但上升時間比較快，也是需要高帶寬的測量系統才能比較完整的還原被測信號(這里有引入了測量系統的概念，是指示波器與示波器探頭組成的測量系統，后面再談)

　　3)對于上面的頻響曲線，各示波器的廠商也會有差異，主要還是截至頻點前后的曲線平滑度不同。

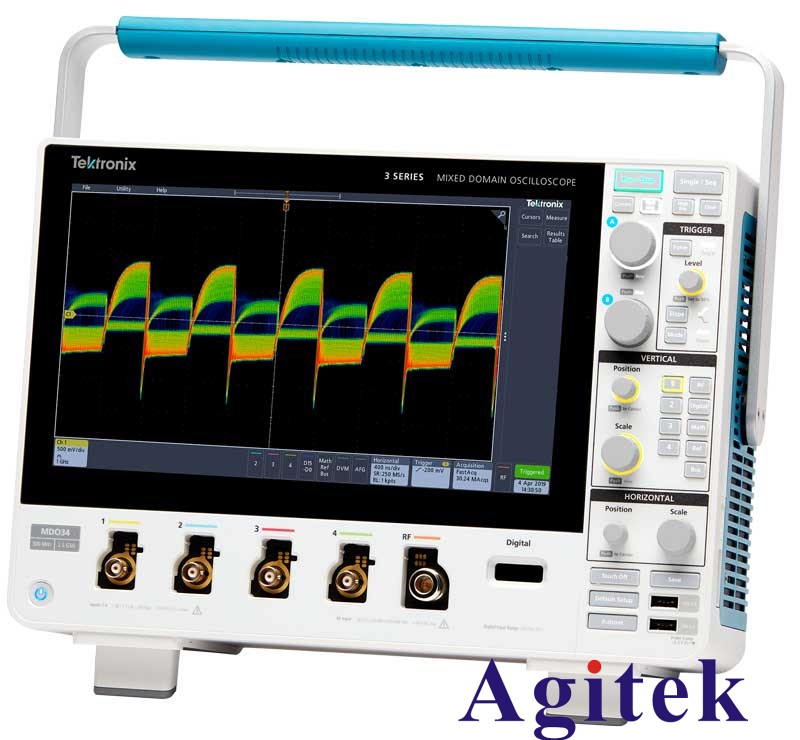

MDO3系列混合域示波器

　　如何確定示波器帶寬？

　　帶寬一般定義為正弦波輸入信號幅度衰減到-3dB時的頻率，即幅度的70.7%。帶寬決定示波器對信號的基本測量能力。如果沒有足夠的帶寬，示波器將無法測量高頻信號，幅度將出現失真，邊緣將會消失，細節數據將被丟失;如果沒有足夠的帶寬，得到的信號所有特性，包含響鈴和振鳴等都毫無意義。

　　一個決定您所需要的示波器帶寬有效經驗——“5倍經驗準則”：將您要測量的信號頻率分量乘以5，使測量結果獲得高于2%的精度。

　　在某些應用場合，您不知道你的感興趣的信號帶寬，但是您知道它的上升時間，這時頻率響應用下面的公式來計算關聯帶寬和儀器的上升時間：Bw=0.35/信號的上升時間。

　　數字示波器帶寬有兩種類型：重復(或等效時間)帶寬和實時(或單次)帶寬。重復帶寬只適用于重復的信號，顯示來自于多次信號采集期間的采樣。實時帶寬是示波器的單次采樣中所能捕捉的頻率，且當捕捉的事件不是經常出現或瞬變信號時就更為重要，實時帶寬與采樣速率緊密聯系。

　　帶寬越高越好，但是更高的帶寬往往意味著更高的價格，因此應按照預算來選擇您要觀察的信號頻率成分。

       以上就是什么是泰克示波器的帶寬，如何確定示波器帶寬? 想要了解更多信息，歡迎登陸安泰測試進行訪問。
