泰克示波器TBS1052b使用說明書
作者：admin
更新時間：2023-03-06
點擊數：

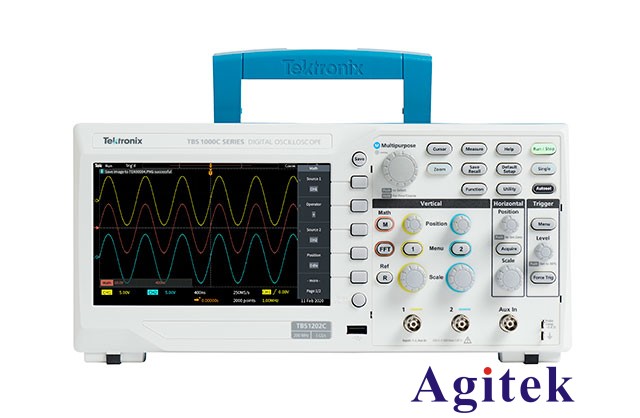

TBS1052B是一款高性能數字示波器，它具有2通道、50MHz帶寬的特點，可以用于各種電子設備的調試和測試。該示波器還具有多種觸發功能，可以幫助用戶捕捉和分析有關信號的各種特征參數。
該示波器采用了數字信號處理技術，可以提供高精度和高可靠性的測試結果，并可實現數據存儲、橫向和縱向放大、分析等多種功能。同時，該示波器還具有多種連接接口，例如USB、LAN、GPIB等，方便用戶實現數據采集和遠程控制。
使用該泰克示波器時，首先需要將信號源連接到示波器的通道上，并指定相應的觸發模式和觸發級別。該示波器還具有多種觸發類型，例如邊沿觸發、脈沖寬度觸發、視頻觸發等，用戶可以根據不同的測試需求進行選擇。在實際測試過程中，用戶還可以使用自動測量和峰值檢測等功能，方便快捷地獲取信號的各種參數。
該示波器采用了高清晰度的彩色液晶屏幕，可以直觀地顯示信號的各種波形和特征參數。同時，該示波器還支持多種顯示模式，例如XY模式、FFT模式、多通道模式等，用戶可以根據實際需求進行切換。
TBS1052B基本配置介紹：
| 產品名稱 | 數字存儲示波器 |
| 產品型號 | TBS1052B-EDU |
| 模擬通道垂直系統 | |
| 輸入通道 | 2 |
| 帶寬（-3dB） | 50 MHz |
| 帶寬限制 | 20 MHz |
| 垂直分辨率 | 8 位 |
| 垂直靈敏度 | 使用經校準的微調時所有型號均為 2 mV 至 5 V/div |
| 直流垂直增益精度 | ±3%，從 10 mV/div 到 5 V/div |
| 輸入耦合 | 交流、直流、GND |
| 輸入阻抗 | 1 MΩ 并聯 20 pF |
| 最大輸入電壓 | 300 VRMS CAT II；在超過 100 kHz 時額定值以 20 dB/decade 下降，一直到 3 MHz 及以上的 13 Vp-p AC |
| 水平系統 | |
| 時基范圍 | 2.5 ns 至 50 s/div |
| 時基精度 | 50 ppm |
| 模擬信號采集系統 | |
| 實時采樣率 | 1.0GS/s每通道 |
| 記錄長度 | 在所有時基上 2.5k 點 |
| 采集模式 | 峰值檢測、采樣、平均值、單序列、滾動 |
| 觸發系統 | |
| 觸發源 | 2 通道型號： CH1、CH2、Ext、Ext/5、交流線路 |
| 觸發模式 | 自動、正常、單序列 |
| 觸發類型 | 邊沿（上升沿/下降沿）、視頻、脈沖寬度（或毛刺） |
| 測量運算系統 | |
| 自動測量 | 周期、頻率、正寬度、負寬度、上升時間、下降時間、最大值、最小值、峰峰值、中間值、RMS、周期 RMS、光標RMS、相位、正脈沖數、負脈沖數、上升沿數、下降沿數、正占空比、負占空比、幅度、周期中間值、光標中間值、突發寬度、正過沖、負過沖、面積、周期面積、高、低、延遲 RR、延遲 RF、延遲 FR、延遲 FF |
| 光標測量 | ΔT、1/ΔT、ΔV |
| 自動計數器 | 6 位 |
| 波形運算 | 加法、減法、乘法、FFT窗口：Hanning、平頂、矩形 |
| 顯示系統 | |
| 顯示器 | 7 英寸 WVGA 有源 TFT 彩色顯示器 |
| 顯示器分辨率 | 800X480 |
| 波形顯示方式 | 點、矢量 |
| 語言種類 | 多種語言 |
| 接口 | |
| 標配 | USB接口 |
| 選配 | GPIB接口 |
| 附件 | |
| 標配 | 無源探頭，每條通道一只、電源線、NIM/NIST、印刷的文檔資料、裝有客戶文檔的光盤、5 年保修 |
| 選配 | GPIB 到 USB 轉換器、軟儀器攜帶包、硬塑料儀器攜帶包（需要 AC2100）、機架安裝套件、程序員手冊 – 僅英文、服務手冊 – 僅英語、USB 主機到設備電纜，長 3 英尺 |
| 物理與環境特性 | |
| 尺寸 | 高度：158.0mm，寬度：326.3mm，厚度：124.2mm |
| 重量 | 2.0Kg |
| 環境溫度/濕度 | 溫度工作狀態：0 至 +50℃ ，非工作狀態：-40 至 +71℃； 濕度工作和非工作狀態：等于或低于 +40℃ 時高達 85% 相對濕度，高達 +50℃ 時高達 45% 相對濕度。 |
| 海拔高度 | 最高 3000 米（9843 英尺） |
總之，泰克TBS1052B示波器是一款功能強大、易于使用的高性能數字示波器，適用于各種電子設備的調試和測試。無論是研發人員、技術工程師還是學生，都可以使用該示波器進行信號的捕捉、分析和優化，從而為電子設備的設計和制造提供更好的技術支持。
以上就是泰克示波器TBS1052b使用說明書，欲了解更多信息，歡迎訪問安泰測試進行咨詢了解。
