泰克示波器如何更改采集模式

　　泰克示波器是一種廣泛應用于電子領域的檢測儀器，利用示波器可以觀測到電路中信號的變化情況，從而判斷電路的工作狀態是否正常。在使用泰克示波器時，有時需要更改采集模式，以便更好地觀察電路信號的變化。

       在進行采集模式的更改時，用戶需要注意以下幾點。首先，不同采集模式對應的參數設置有所不同，應根據實際使用需求進行選擇與設置。其次，在設置采集模式時，應注意泰克示波器本身的性能和規格，以確保其能夠正常運行并產生準確的信號數據。

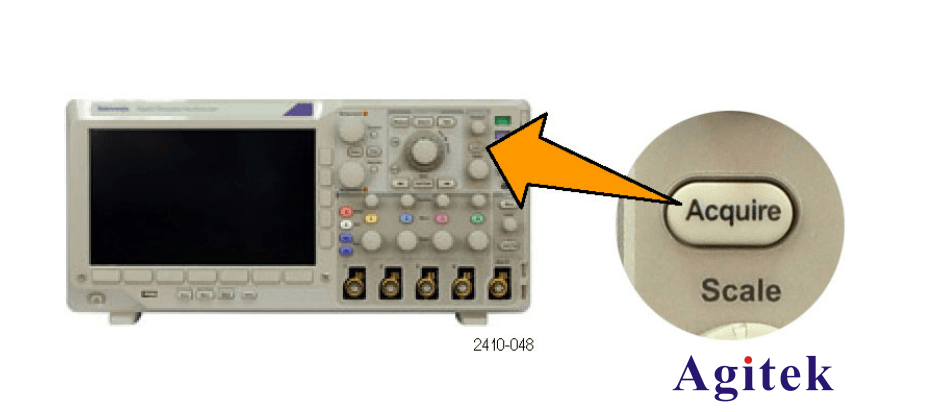

　　1. 按“采集”。

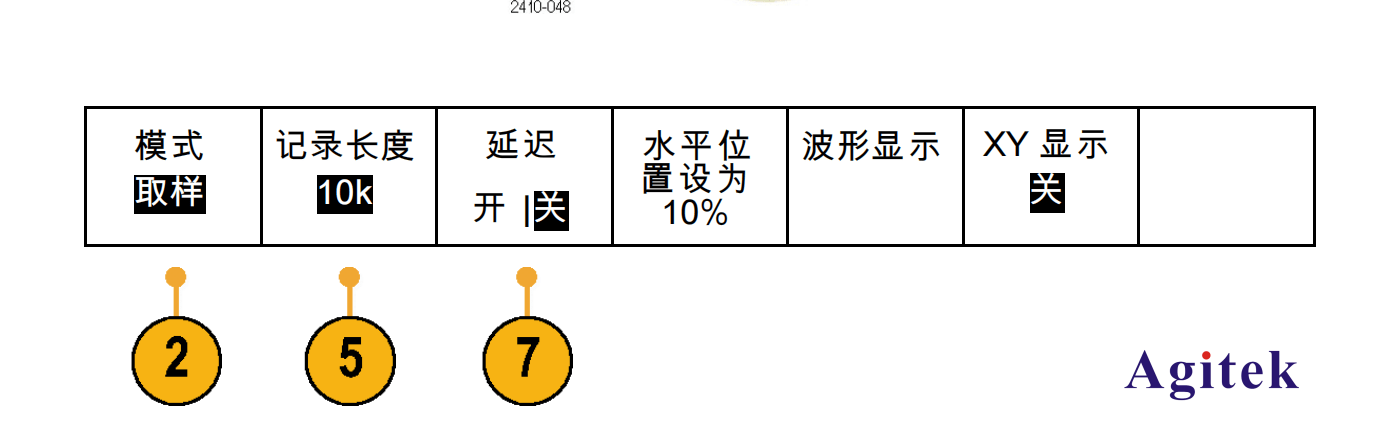

　　2. 按“模式”。

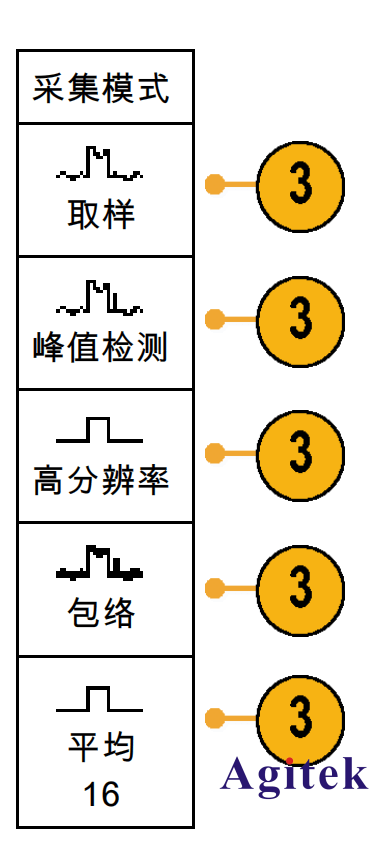

　　3. 然后從側面菜單中選擇采集模式。可 以從下列模式中選擇：取樣、峰值檢 測、高分辨率、包絡或平均。

　　說明： “峰值檢測”和“高分辨率”模 式充分利用示波器在較低掃描速率下會 丟棄的取樣點。因此，只有當前取樣速 率低于可能的最大取樣速率時，這些模 式才會工作。一旦示波器開始以最大取 樣速率進行采集，“峰值檢測”、“高 分辨率”和“取樣”模式看起來都會一 樣。可通過設置“水平標度”和“記錄

　　長度”來控制取樣速率。

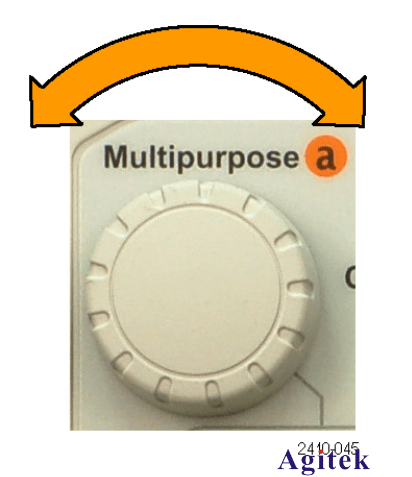

　　4. 如果選擇“平均”，旋轉通用旋鈕 a 設置需要平均的波形數。

　　5. 按“記錄長度”。

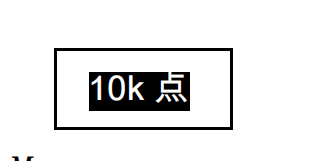

　　6. 按側面菜單上的記錄長度按鈕。 10k 點 可選擇：1000、10 k、100 k、1 M 和 5 M 點。

　　7. 如果希望相對于觸發事件延遲采集， 請按下方菜單“延遲”按鈕選擇“開 啟 ”。

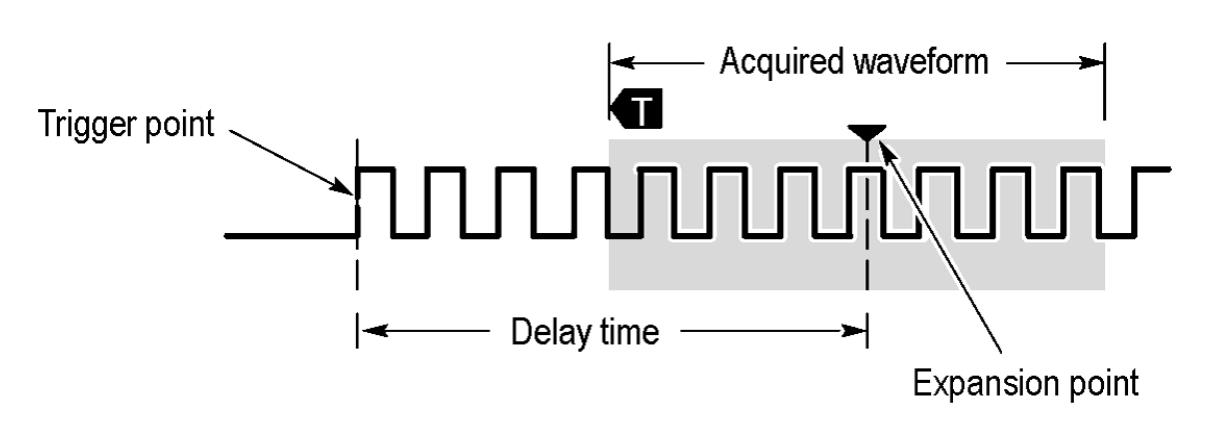

　　當“延遲”設為“開”時，順時針旋轉“水平位置”旋鈕增加延遲。觸發點將向左邊移動，最終達到 采集的波形之外。然后，可調整“水平標度”旋鈕來采集屏幕中央興趣區周圍的更多細節。 當此延遲打開時，觸發點與水平擴展點分離。水平擴展點停留在屏幕的中央。觸發點可移出屏幕。出 現這種情況時，觸發標記指向觸發點的方向。 如果希望采集與觸發事件相距一段有效時間間隔的波形細節，可使用延遲功能。例如，可在每 10 ms 發生一次的同步脈沖上觸發，然后查看同步脈沖后 6 ms 發生的高速信號特征。 當延遲功能設為“關”時，擴展點與觸發點固定在一起，這時刻度以觸發點為中心變化.

　　最后，使用泰克示波器時應遵守相關安全規范，如佩戴防護手套、使用絕緣電纜等，以免因操作不當而造成電擊或其他危險。
