速看新一代觸摸屏泰克示波器MSO6B，4種獨特的分析功能你知道嗎?

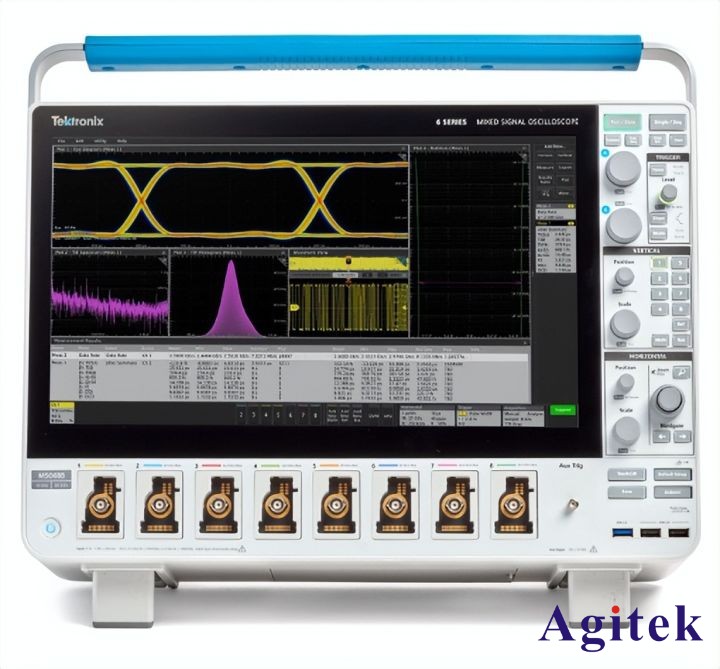

　　憑借極低的輸入噪聲和高達10GHz的模擬帶寬，泰克示波器MSO6B為分析和調試當今GHz時鐘和總線速率的嵌入式系統提供了極佳的信號保真度。MSO6B擁有極富創新的手勢開合-滑動-縮放觸摸屏用戶界面，大的高清顯示屏，最多8個FlexChannel?輸入、每個輸入可以測量1個模擬信號或8個數字信號，可以助您隨時應對當今棘手的測試挑戰。

　　MSO6B還提供了簡化的高級測量和分析功能。它可以輕松表征GHz時鐘和串行總線上的抖動，通過集成測量把統計數據放到日常工具箱中，使用同樣簡單的拖放操作，添加高級測量和日常測量。

　　MSO6B有4種獨特的分析功能

　　正是這些功能使其脫穎而出，包括：

　　· Spectrum View同步多通道頻譜分析

　　· 高速串行總線信號和抖動測試

　　· 高級功率分析提供快速的可重復的電源測量功能

　　· 矢量信號分析功能考察被調制信號

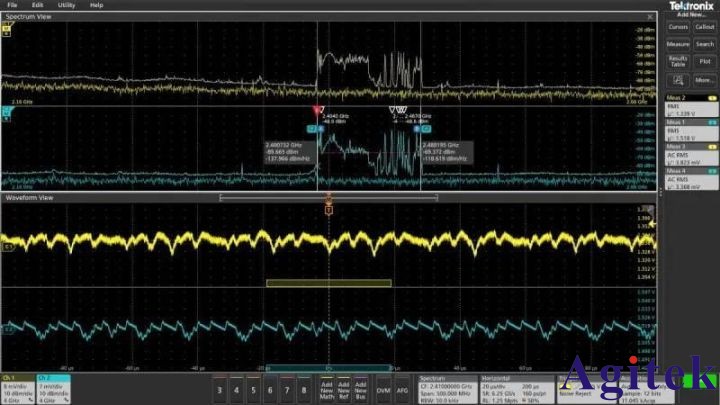

　　Spectrum View同步多通道頻譜分析

　　在頻域中查看一個或多個信號，通常可以更簡便地調試問題。幾十年來，示波器一直都標配基于數學的FFT，以期滿足這一需求。但眾所周知，FFT難用的主要原因有兩個。

　　1、在執行頻域分析時，您會考慮中心頻率、頻寬、解析帶寬(RBW)等控制功能，因為頻譜分析儀上一般有這些功能。但在使用FFT時，您要使用各種傳統示波器控制功能，如采樣率、記錄長度、時間/分度，然后必須進行智力換算，才能得到頻域中要找的視圖。

　　2、驅動FFT的采集系統與提供模擬時域視圖的采集系統是同一個。在為模擬視圖優化采集設置時，頻域視圖并不是您想要的視圖。在傳統示波器FFT中，幾乎不可能同時在兩個域中獲得優化的視圖。

　　Spectrum View改變了這一切。泰克已獲專利的技術同時在每個FlexChannel后面為時域提供了一個取樣器，為頻域提供了一個數字下變頻器。兩條不同的采集路徑可以同時觀察輸入信號的時域視圖和頻域視圖，并為每個域提供獨立的采集設置。其他制造商提供了各種“頻譜分析”套件，聲稱非常簡便易用，但都有一定的局限性。而Spectrum View既簡便易用，又能夠同時在兩個域中實現最優視圖。

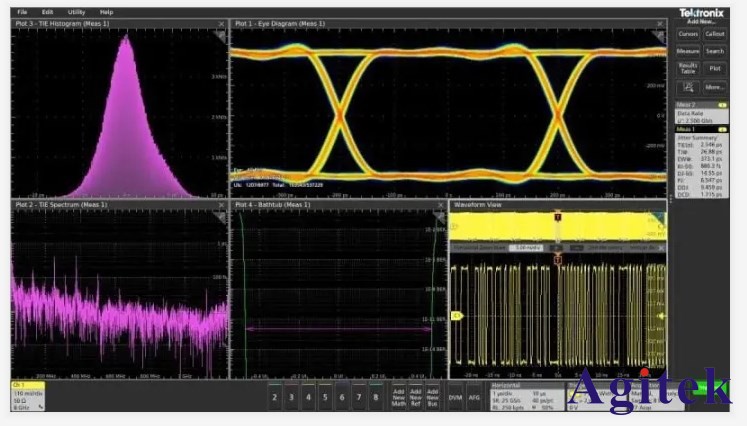

　　高速串行總線信號和抖動測試

　　MSO6B無縫集成了DPOJET Essentials抖動和碼型分析套件，擴展了示波器的能力，可以在單次實時采集中在相鄰的時鐘和數據周期內實現測量。這就可以測量關鍵抖動和定時參數，如時間間隔誤差和相位噪聲，幫助檢定可能的系統定時問題。

　　各種分析工具如時間趨勢圖和直方圖，可以迅速顯示定時參數隨時間變化，頻譜分析則迅速顯示抖動和調制源精確的頻率和幅度。

　　選項6-DJA增加了額外的抖動分析功能，可以更好地表征器件的性能。31種新增測量提供了完善的抖動和眼圖分析及抖動分解算法，可以發現當今高速串行設計、數字設計和通信系統設計中的信號完整性問題及相關來源。選項6-DJA還提供了眼圖模板測試功能，可以自動進行通過/未通過測試。高級功率分析提供快速的、可重復的電源測量功能

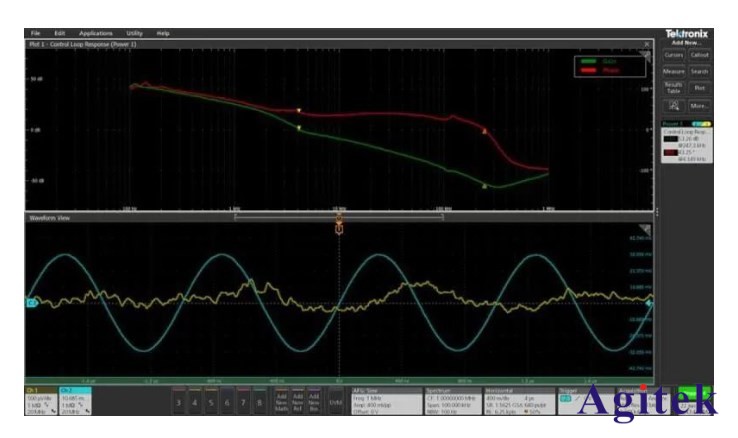

　　MSO6B還把選配的6-PWR功率分析套件集成到示波器的自動測量系統中，可以快速地、可重復地分析功率質量、涌入電流、諧波、開關損耗、安全作業區(SOA)、紋波、磁性材料測量、效率、控制環路響應(波德圖)和電源抑制比(PSRR)。

　　自動測量功能只需按一個按鈕，就可以提供優異的測量質量和可重復性，而不需要使用外部電腦或復雜的軟件設置。

　　矢量信號分析功能考察被調制信號

　　MSO6B與選配的分析軟件相結合，提供了經濟的中端示波器性能，既可以作為4通道10GHz帶寬解決方案，也可以作為8通道5GHz帶寬的多通道多域矢量信號分析 (VSA) 解決方案。

　　在分析需求超出基本頻譜、幅度、頻率、相位相對于時間關系時，您可以使用SignalVu-PC矢量信號分析應用。它可以進行深入的瞬態RF信號分析、詳細的RF脈沖表征及完善的模擬和數字RF調制分析。

　　例如，泰克基于混合信號示波器的5G新無線測試方法與每條通道上的專用數字下變頻器及SignalVu-PC VSA軟件相結合，為驗證 5G NR設計提供了一種新型方法，這是傳統RF工程師由于基于FFT的傳統示波器的局限性未曾想過的方法。
