泰克示波器MDO3104故障維修的案例分享

　示波器無輸出怎么辦？今日安泰測試小編為大家分享一篇泰克示波器MDO3104無輸出維修的案例。前幾日安泰測試接到了一臺泰克MDO3104示波器，客戶保修故障為無法輸出。當工程師拿到儀器后首先是對示波器進行了全方位的檢測，經過檢測發現儀器是后面頭無輸出，于是工程師對于該儀器進行了故障的維修，具體的維修流程小編整理如下：

　　泰克示波器MDO3104維修過程：

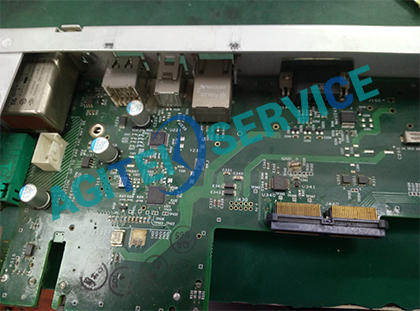

　　1.檢測：儀器接口控制板損壞

　　2.維修過程：更換接口控制板組件，檢測儀器

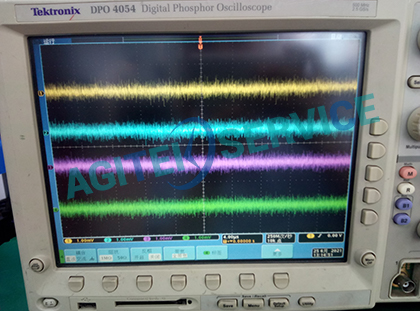

　　多次測試后，各項指標正常穩定后清潔儀器給客戶寄出。

　　以下是泰克示波器日常常見的幾種錯誤使用方法。

　　1 不接地線，拿起示波器就往板卡上點

　　a)這種做法多見于新人

　　b) 有時候還真能測量到信號

　　i. 可能是被測試設備與示波器同地

　　ii. 也有可能測到的全是工頻噪聲

　　2. 地線接上了，但示波器上的噪聲大得要命，測不到想要的信號

　　a) 地是接上了，但不是就近接地

　　b) 正確的做法：必須以被測信號的參考地作為接地點

　　3. 把地線一接上，全公司掉電了

　　曠切拿示波器來測量強電信號了，這時漏電開關發生保護性跳閘了。

　　示波器的接地端是同PE地(也叫安全地)是連在一起的

　　c) 正確的做法：需要用隔離電源將被測信號同AC輸入隔離，或者將示波器的PE端斷開(這種做法不是很安全，不知道的人上來一摸示波器則可能觸電)。

　　4.用常規示波器測量高壓，結果被電擊打得半死!

　　a) 常規的示波器探頭測量電壓不宜超過DC500V

　　5.設備開關機時，示波器上出現沖擊干擾波形

　　a) 被當成正常信號處理了，經常是查了半天，設備其實一點問題沒有。

　　b)干擾波形是由開機浪涌電流導致的，和被測設備無關

　　c) 不過偶爾確實是被測設備的問題，這就要好好區分了。

　　6.把示波器偶發的干擾波形當成被測設備的信號

　　a)示波器上出現偶發干擾波形，經常是查了半天，設備其實一點問題沒有。

　　b)干擾波形是由外部電源干擾引起的，和被測設備無關。

　　c)不過偶爾確實是被測設備的問題，這就要好好區分了。

　　7. 噪聲太大，示波器上全是噪聲

　　a)應考慮使用近地探頭

　　b)應考慮使用差分探頭

　　c)應考慮使用電池供電的示波器

　　以上安泰測試針對泰克示波器的維修實例，更多儀器相關內容歡迎登陸安泰測試www.nfrol.com，如果您有需要維修的儀器，請聯系我們，會有專業的維修人員與您取得聯系。
