選擇泰克示波器需考慮的十個重要因素(下)

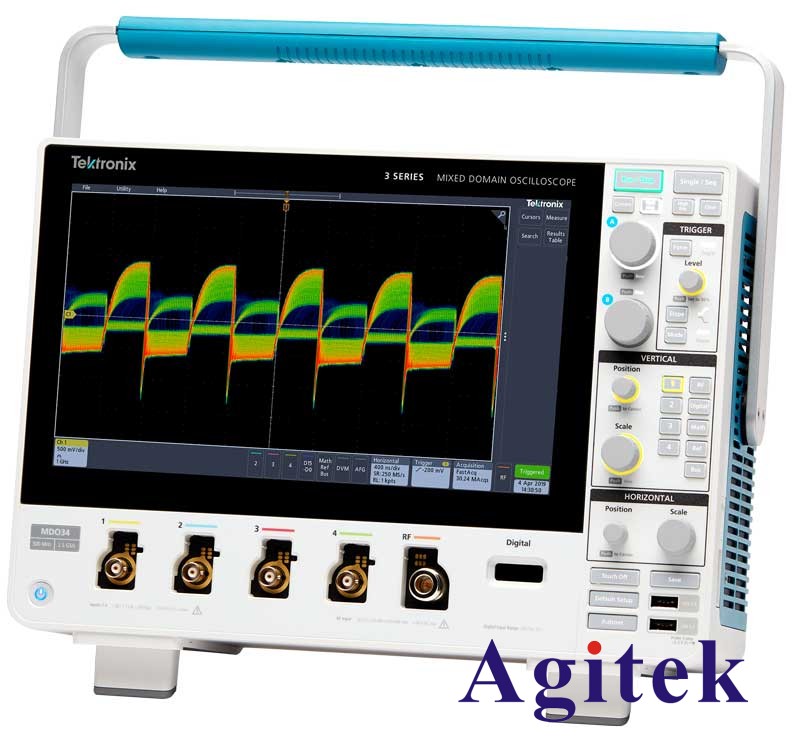

　　五、您需要哪些顯示功能?

　　追朔到模擬示波器時代，示波器CRT顯示器的設計特點決定著圖象的質量。在當前的數字世界中，泰克示波器的顯示性能在很大程度上取決于數字處理算法，而不是顯示設備的物理特點。某些示波器顯示和數字顯示之間的某些差異。沒有一種很好的途徑，通過研究示波器的技術指標來確定哪種示波器最適合用戶的實驗環境。只有在用戶工作臺上實時演示及使用用戶自己的波形時，才能確定哪種示波器最適合門組用戶需求。

　　當前的數字示波器分成兩大類：波形查看儀器和波形分析儀。為查看波形設計的示波器通常用于測試和問題診斷應用，在這些應用中，波形圖象將提供用戶所需的全部信息。

　　在波形分析義勇中，MW操作系統和高級分析功能等特點可以應用額外的抽象等級，確定被測系統的性能狀況。在這方面，也很難單純根據產品技術資料，確定示波器能夠多好地滿足用戶需求。必需在實驗室中進行實時演示，才能確定考察的示波器能否顯示用戶需要查看的內容。

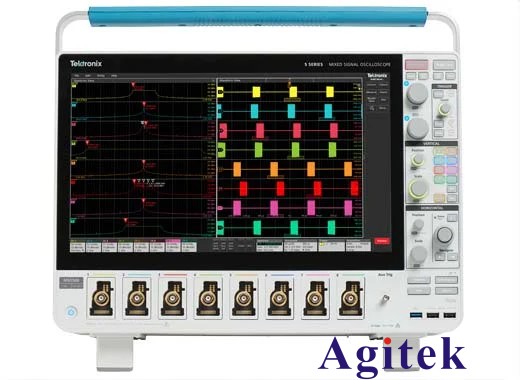

　　六、你需要哪些觸發功能

　　許多通用示波器使用邊沿觸發功能。但是，在某些應用中可能需要使用其他觸發功能。高級觸發功能使你能夠隔離希望查看的事件。例如，在數字應用中，觸發信道中某個碼型會有很大幫助。如前所述，混合信號示波器可以觸發邏輯信道和示波器信道碼型，而在示波器/邏輯分析儀組合方案中，用戶只能通過把各自輸入/輸出觸發信號電纜連接在一起，來交叉出發兩臺儀器。

　　對串行設計人員，某些示波器甚至為SPI、CAN、USB、IC和LIN等標準配備了穿性觸發協議。高級觸發懸想再次能夠在日常調試任務中節約大量時間。假如你需要捕捉罕見的時間，情況怎么樣呢?毛刺出發答應觸發正向毛刺或負毛刺，或觸發大于或小于指定寬度的脈沖。在診斷問題時，這些功能非凡有用。你可以觸發問題，向回查看時間(使用延遲或水平位置旋鈕)，查看導致問題的根源。

　　當前時常上的許多示波器還為電視和視頻應用提供了觸發功能。通過使用示波器的電視觸發功能，可以在需要查看的場和具體行上觸發系統。

　　七、探測信號的最佳方式是什么?

　　信號的變化速率開始超過GHZ。由于無源探頭一般僅限于600MHZ，因此獲得示波器的全部帶寬可能是個問題。系統帶寬(即示波器/探頭組合帶寬)以這兩種帶寬中的低者為準。例如，考慮一下帶有500MHZ無院探頭的GHZ示波器，組合的系統帶寬是500MHZ。假如你由于探頭而只能獲得500MHZ的帶寬，購買GHZ示波器是不值得的。

　　此外，每次在你的探頭連接到電路上時，探頭變成被測電路的一部分。探針在本質上是一條端傳輸線。傳輸線是一種L-C諧振電路，其頻率是傳輸線的/波頻率，L-C諧振電路的阻抗將變低，其接近于零，并將給被測設備帶來符合。可以簡便地在信號低速上升時間和減幅震蕩中查看L-C諧振電路的負荷。

　　有源探頭不僅提供的帶寬超過無院探頭，而且他們還消除了探頭連接到被測設備DUT時的部分傳輸線效應。通過在有源探頭中采用電阻衰減的探針和配件，其中，安XX科技最大限度地降低了信號負荷及導致的信號失真。這些衰減的配件可以房子L-C諧振電路的阻抗變得太低，從而防止加載信號導致的減幅振蕩和信號失真。

　　此外，衰減的配件使得探頭的頻響能夠在整個探頭帶寬范圍內保持平坦。通過平坦的頻響，可以在探頭的整個帶寬內防止信號失真。

　　現在已經解決了信號失真問題，假如你探測的是高速信號，那么下一步就是保證即使在使用探頭配件時仍能實現全部帶寬。AGILXXX的INFINIIMAX探頭通過在探頭放大器和探針之間使用受控的傳輸線，優化了探頭帶寬。通過使用一個放大器，你可以連接各種差分探頭或單端探頭，包括瀏覽探頭、帶插座的探頭、焊接探頭和SMA探頭，并獲得全部系統帶寬。另外，由于探頭放大器實際上通過受控傳輸線與探針?lè)珠_(kāi)，因此可以簡便地接觸緊密的探頭空間。

　　這里的要害是在使用各種探頭和配件時了解探頭的額定帶寬。配件可能會降低探頭的性能，用戶也不希望沒有必要地花上幾千美圓，購買一款高帶寬有源探頭，而這款探頭在用戶首選的探測配置時會嚴重降低系統性能。

　　八、你需要哪些存檔和連接功能

　　許多數字示波器現在帶有和個人電腦相同的接口，包括GPIB、RS-，LAN和USB接口。現在不圖片發送到打印機，或把萬用表數據傳送到PC或服務器要比過去輕易得多。你是否經常把示波器數據傳送到PC上?那么非常重要的一點是，示波器至少要有上面列出的一個接口選項。內置軟驅或光驅還可以幫助你傳送數據，但與通過USB或局域網連接從示波器傳輸文件相比，使用軟驅或光驅通常要求更多的工作。對沒有局域網和USB等比較先進的接口選項的經濟型示波器，示波器制造商通常提供軟件，答應通過GPIB和RS-簡便地把波形圖象和數據傳送到PC上。假如PC沒有安裝GPIB卡，或用戶希望以更簡便的方式把波形傳送到筆記本電腦上，你可能會考慮GPIB到USB轉換器。許多示波器還配有幾GB的硬驅，用戶還可以使用他們存儲數據。應提前確定需要示波器提供什么程度的連接能力和存檔功能。假如需要作為自動化測試系統的一部分連接示波器，一定要保證示波器配有足夠的軟件和驅動程序，來適應你的編程環境。

　　九、怎么樣分析波形

　　自動測量和內置分析功能可以節約用戶時間，使工作更加簡便。數字示波器通常帶有模擬示波器上沒有提供的一系列測量功能和分析選項。

　　數字運算函數包括加減乘除、積分和微分。測量統計(最小值、最大值得和平均值)可以檢定測量不確定性，在檢定噪聲和定時余量時，這是一項重要資源。許多數字示波器還提供了FFT功能。

　　對關注薄幸分析的高需求用戶，示波器制造商正在中檔示波器和高檔示波器中提供更大的靈活性。某些制造商提供的軟件更大的靈活性。某些制造商提供的軟件答應定制復雜的測量，直接從示波器用戶截面中執行數字函數和后期處理。例如，可以使用C 或VB編寫測量程序，然后從示波器圖形用戶GUI中執行程序。通過這一功能，用戶不需把數據傳送到外部PC上，對關于波形分析的用戶，這可以節約大量時間。

　　十、演示，演示，演示

　　假如考慮了以上9個因素，可能已經把范圍縮小到能夠滿足標準的少量示波器中。現在應該試用示波器，進行并排比較。借用幾天示波器，將有時間全面評估這些示波器。在使用每臺示波器時，需要考慮的部分因素包括：

　　簡便易用性：在實驗期間，評估每臺示波器的簡便易用性。示波器是否有簡單易用的專用旋鈕，用于垂直靈敏度、時基速度、軌跡位置和觸發等級等常用調節功能?從一項操作到另一項操作需要按多少個按鈕?能否直觀地運行示波器，同時把重點放在被測電路上?顯示響應速度：在評估示波器時，注重顯示的響應速度，不管是使用示波器診斷問題還是收集大量的數據，這都是一個要害因素。在改變V/格、時間/格、內存深度和位置設置時，示波器是否迅速響應?在打開測量功能時，再看一下示波器的響應速度。響應速度是否明顯下降?

　　在全面考察這些問題及評估示波器后，應該對哪種型號真正滿足您的需求已經做到胸有成竹。假如現在還不確定，您可以與安泰測試聯系，我們將幫您選擇最適合您的示波器!
